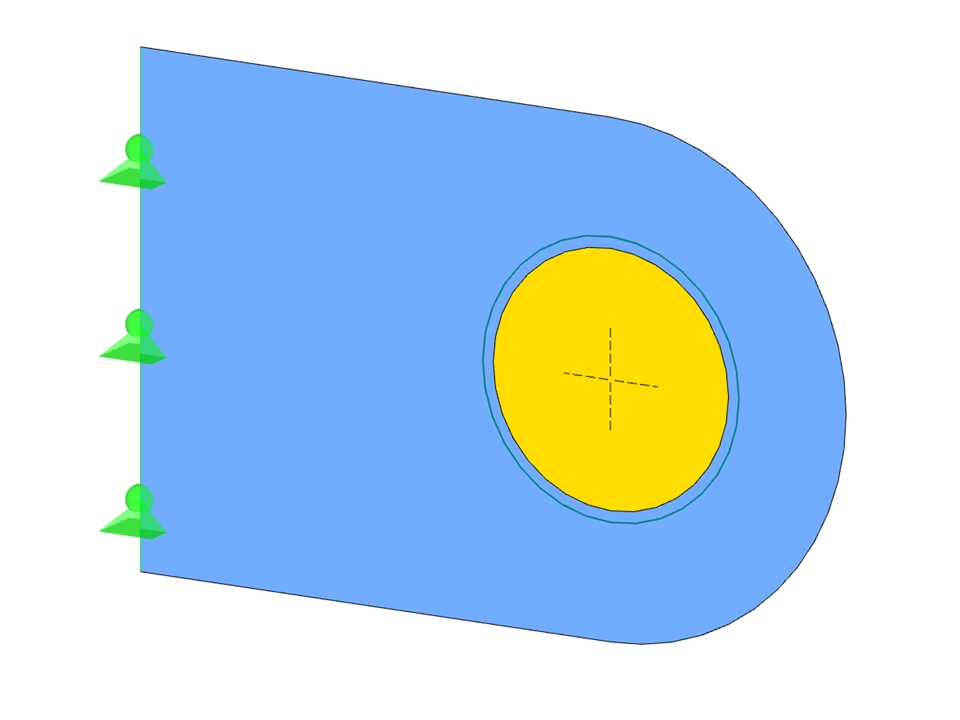

El modelo muestra cómo una corredera de tracción como elemento de conexión posibilita la conexión a la interfaz VCmaster. Ilustra la creación automática de informes de cálculo, resúmenes e informes t2w, así como la comprobación de coherencia estructural. La representación técnica destaca nudos precisos y detalles de conexión que son esenciales para documentar componentes clave del sistema. Además, se presenta el uso de la solución en el contexto de la integración de soluciones de Veit.
5 estrellas | ||
4 estrellas | ||
3 estrellas | ||
2 estrellas | ||
1 estrella |
Elemento de conexión para interfaz de VCmaster
Número de nudos | 14 |
Número de líneas | 9 |
Número de barras | 4 |
Número de superficies | 2 |
Número de casos de carga | 1 |
Peso completo | 0.001 t |
Dimensiones (métricas) | 0,150 x 0,000 x 0,100 m |
Dimensiones (imperiales) | 0.49 x 0 x 0.33 feet |
Versión del programa | 5.26.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
