Na tomto modelu jsme ukázali rozhraní na VCmaster.
Model použitý v

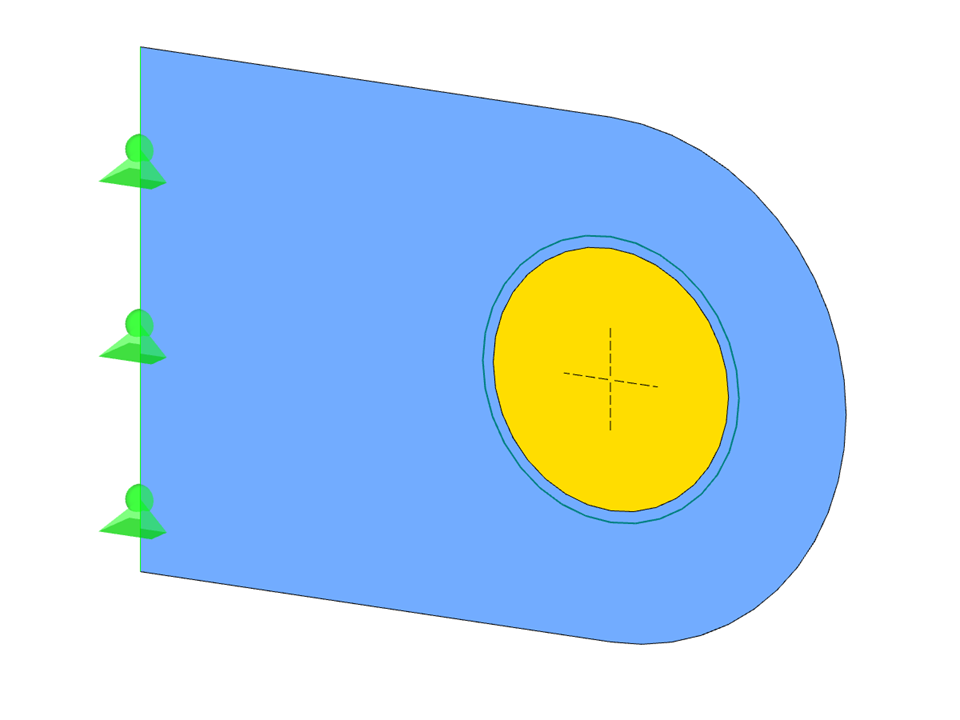

Tahová příložka
Počet uzlů | 14 |
Počet linií | 9 |
Počet prutů | 4 |
Počet ploch | 2 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,001 t |
Rozměry (metrické) | 0,150 x 0,000 x 0,100 m |
Rozměry (imperiální) | 0.49 x 0 x 0.33 feet |
Verze programu | 5.26.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
