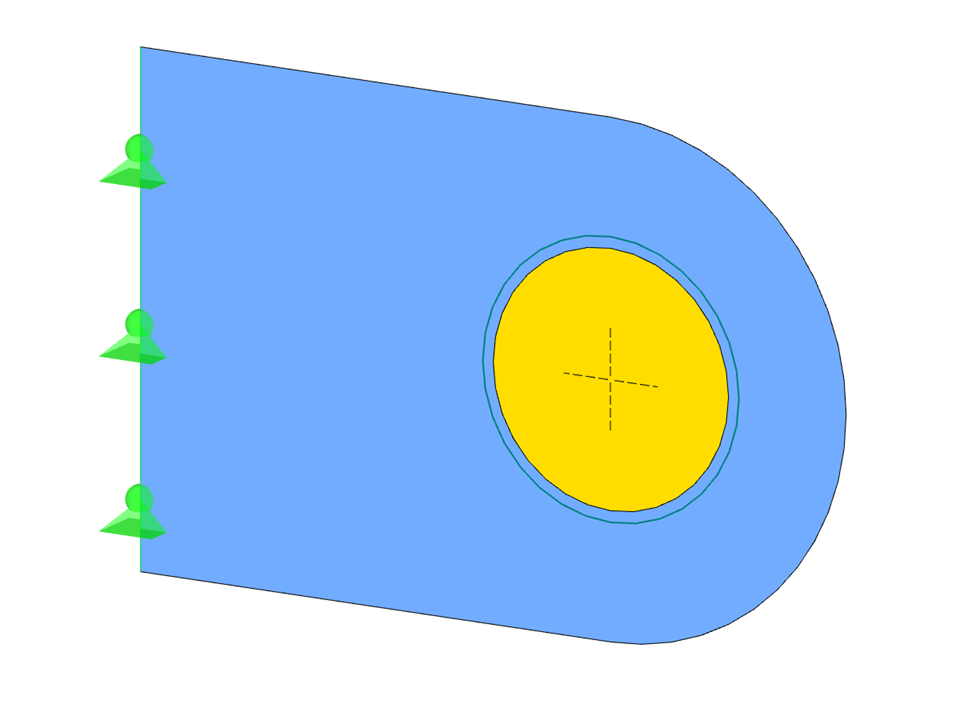

拉板
节点数目: | 14 |
线的数目 | 9 |
杆件数目: | 4 |
面的数目: | 2 |
荷载工况数目 | 1 |
总重量 | 0,001 t |
翘曲区域尺寸 | 0.150 x 0.000 x 0.100 m |
软件版本 | 5.26.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
