Recibo el mensaje "Torsión existente -> no es posible el cálculo de estabilidad". ¿Por qué aparece esto y qué puedo hacer?
Este aviso aparece porque la torsión no se considera en el cálculo de la barra equivalente del Eurocódigo.
Puede omitir la torsión a su propio criterio y bajo su propia responsabilidad estableciendo los límites en el cuadro de diálogo "Detalles", pestaña "Estabilidad".
O realice el análisis de estabilidad para secciones abiertas según el método de segundo orden análisis (mientras se considera el alabeo) con RF-/STEEL Warping Torsion o RF-/FE -LTB (ver enlaces a continuación).
Modelo utilizado en

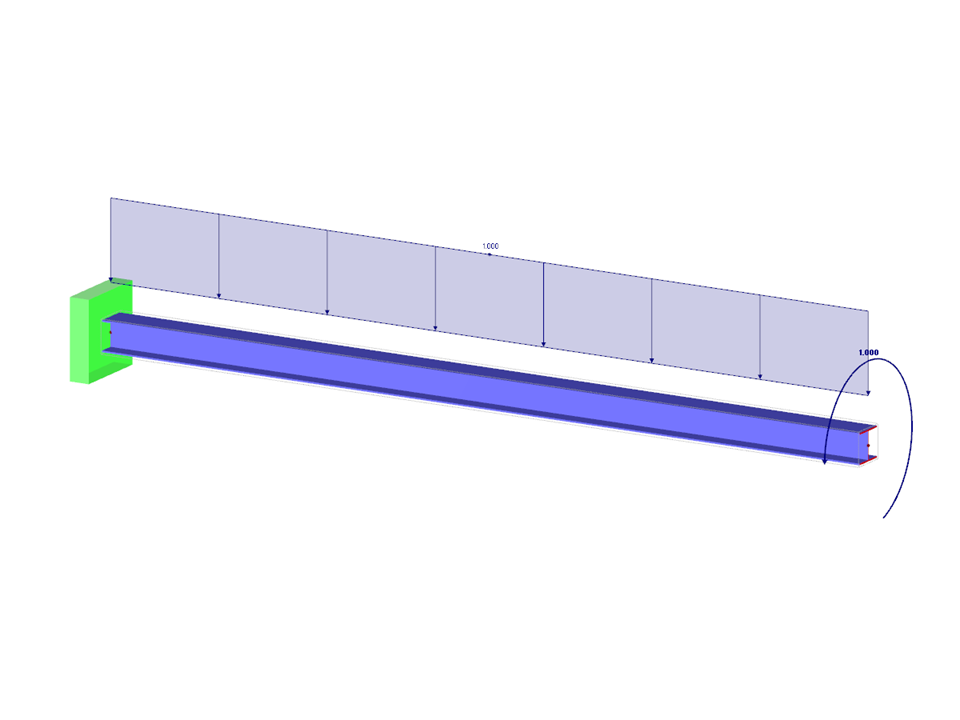

Voladizo con torsión
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.211 t |
| Dimensiones (métricas) | 5,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 16.4 x 0 x 0 feet |
