Wyświetla się komunikat „Istniejące skręcanie -> stateczność nie jest możliwa”. Dlaczego tak się dzieje i co mogę zrobić?
To ostrzeżenie pojawia się, ponieważ skręcanie nie jest uwzględniane w równoważnym obliczaniu pręta według Eurokodu.
Skręcanie można pominąć według własnego uznania i na własną odpowiedzialność, ustawiając granice w oknie dialogowym „Szczegóły”, w zakładce „Stateczność”.
Lub przeprowadź analizę stateczności przekrojów otwartych według drugiego rzędu analiza (z uwzględnieniem skręcania skrępowanego) za pomocą RF-/STEEL Warping Torsion lub RF-/FE -LTB (patrz Łącza poniżej).

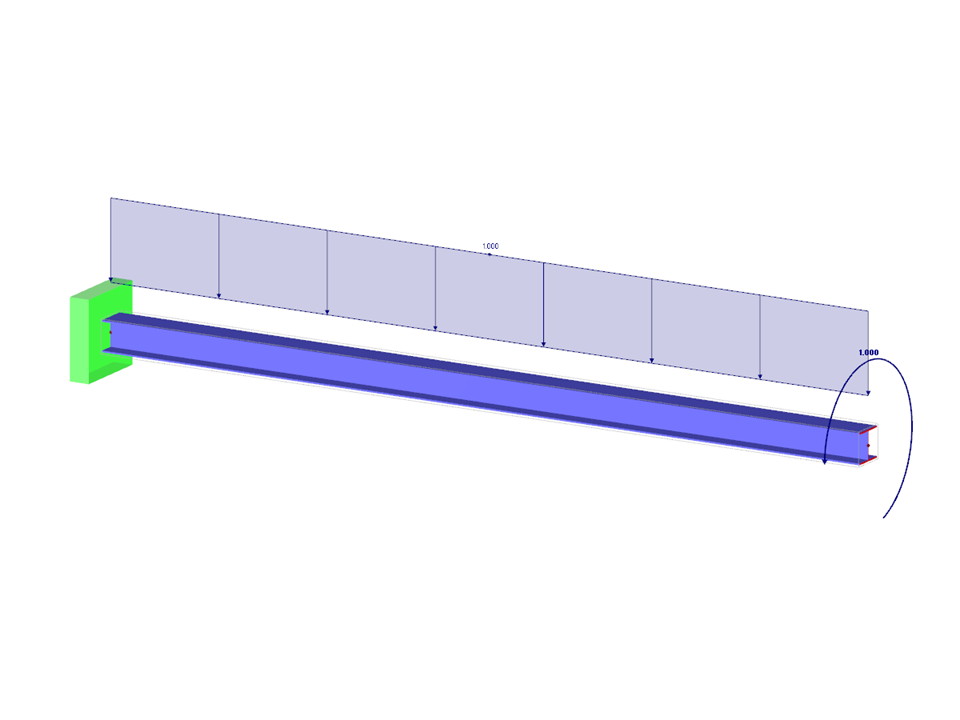

Model wykorzystany w
Wspornik ze skręcaniem
| Liczba węzłów | 2 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,211 t |
| Wymiary (metryczne) | 5,000 x 0,000 x 0,000 m |
| Wymiary (imperialne) | 16.4 x 0 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
