Ricevo il messaggio "Torsione esistente -> nessun progetto di stabilità possibile". Perché appare questo avviso e cosa posso fare?
Questo avviso appare perché l'Eurocodice non considera la torsione nelle verifiche dell'asta equivalente.
È possibile trascurare la torsione a propria discrezione e sotto la propria responsabilità impostando i limiti nella finestra di dialogo "Dettagli", scheda "Stabilità".
In alternativa, eseguire l'analisi di stabilità per le sezioni trasversali aperte secondo il secondo ordine analisi (considerando l'ingobbamento) con RF‑/STEEL Warping Torsion o RF‑/FE ‑ LTB (vedi Link sotto).
Modello utilizzato in

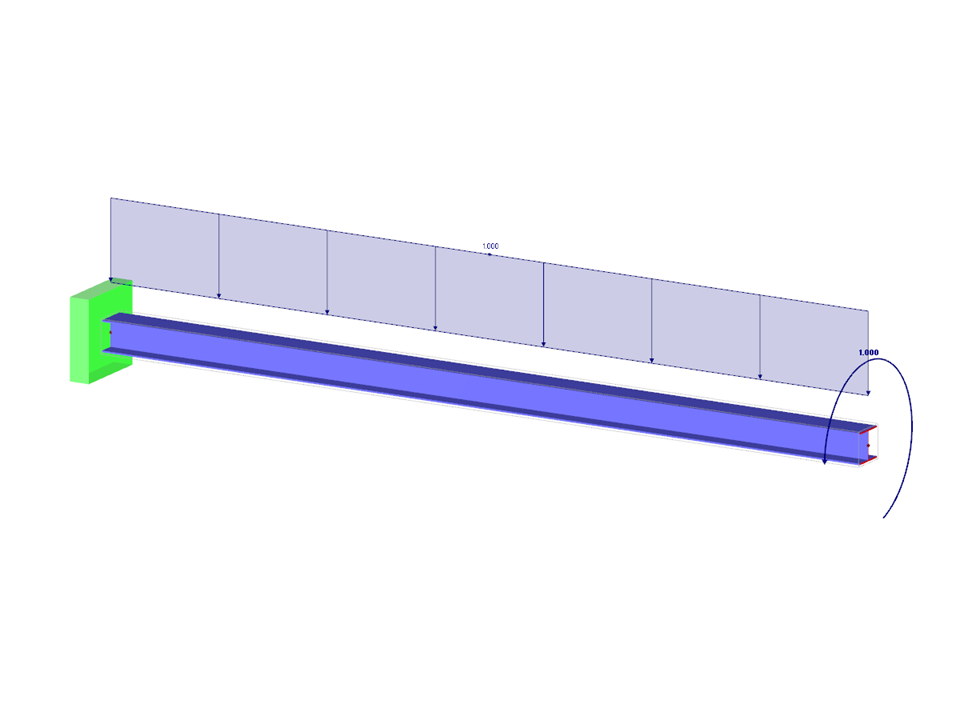

Cantilever con torsione
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,211 t |
| Dimensioni (metriche) | 5.000 x 0.000 x 0.000 m |
| Dimensioni (imperiali) | 16.4 x 0 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
