Analiza stateczności - dostępne skręcanie

Otrzymuję komunikat "Istniejące skręcanie → obliczenia stateczności nie są możliwe". Warum erscheint er und was kann ich tun?

Odpowiedź:

To ostrzeżenie pojawia się, ponieważ skręcanie nie jest uwzględniane w równoważnym wymiarowaniu pręta według Eurokodu.

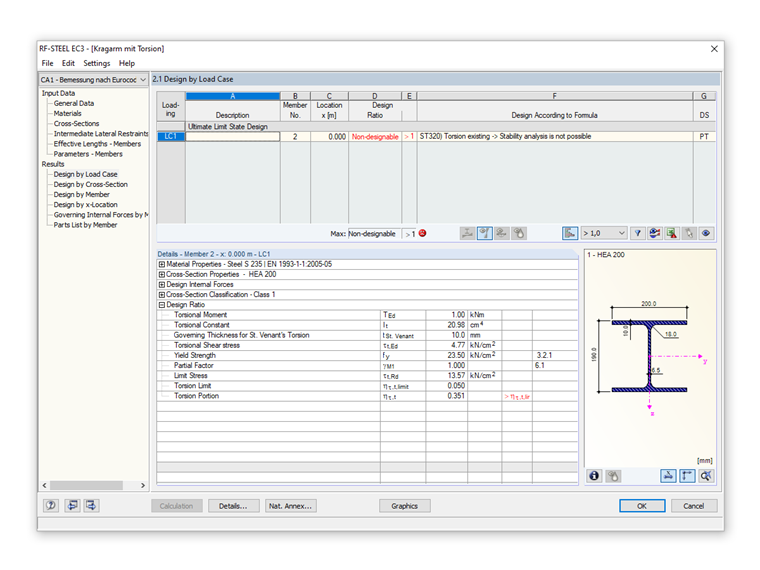

Ostrzeżenie przed skręcaniem
Ostrzeżenie przed skręcaniem

Sie können entweder die Torsion nach eigenem Ermessen und unter eigener Verantwortung über den Grenzwert im Dialog "Details", Register "Stabilität" vernachlässigen.

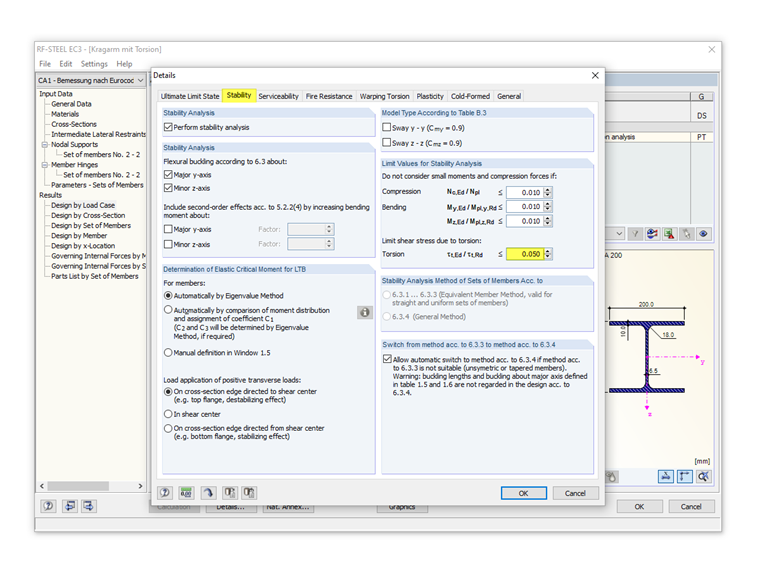

Ograniczenie naprężenia ścinającego wywołanego skręcaniem
Ograniczenie naprężenia ścinającego wywołanego skręcaniem

Alternativ führen Sie den Stabilitätsnachweis für offene Querschnitte nach Theorie II. Ordnung (inkl. Berücksichtigung der Verwölbung) mit RF-/STAHL Wölbkrafttorsion oder RF-/FE-BGDK (siehe Links unten).

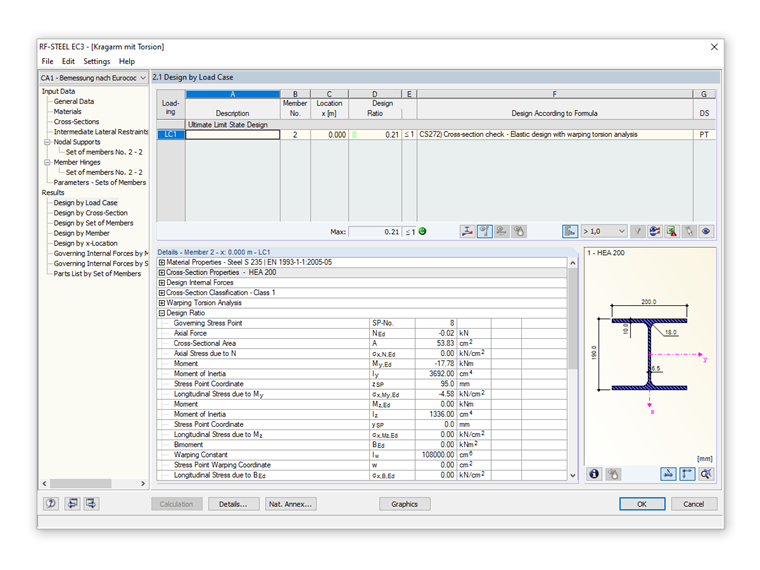

Obliczanie stateczności przy użyciu modułu RF-STEEL Warping Torsion
Obliczanie stateczności przy użyciu modułu RF-STEEL Warping Torsion

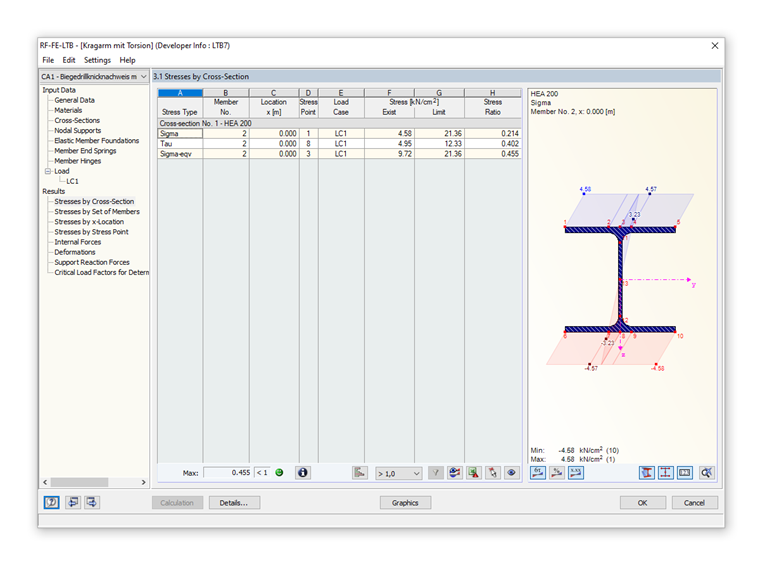

Obliczanie stateczności za pomocą RF-FE-LTB
Obliczanie stateczności za pomocą RF-FE-LTB
