Rozszerzenie modułu
RF-STEEL Warping Torsion

RF-STEEL Warping Torsion jest rozszerzeniem modułów dodatkowych RF-STEEL EC3 i RF-STEEL AISC. Przeprowadza analizę wyboczenia giętno-skrętnego prętów zgodnie z teorią drugiego rzędu (P-Delta) z wykorzystaniem 7 stopni swobody i przy zastosowaniu imperfekcji w odniesieniu do kształtów drgań.

Analiza wyboczenia giętno-skrętnego zgodnie z teorią drugiego rzędu z uwzględnieniem 7 stopni swobody

Ogółem: 3

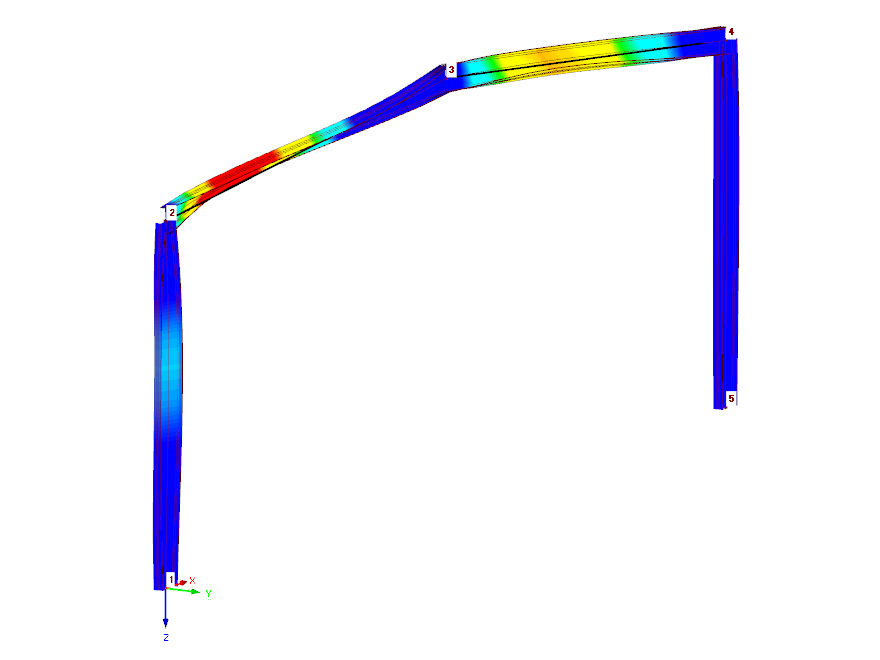

Moduł dodatkowy RF-/STEEL Plastyczność dla RFEM/RSTAB | Projektowanie plastyczne przekrojów

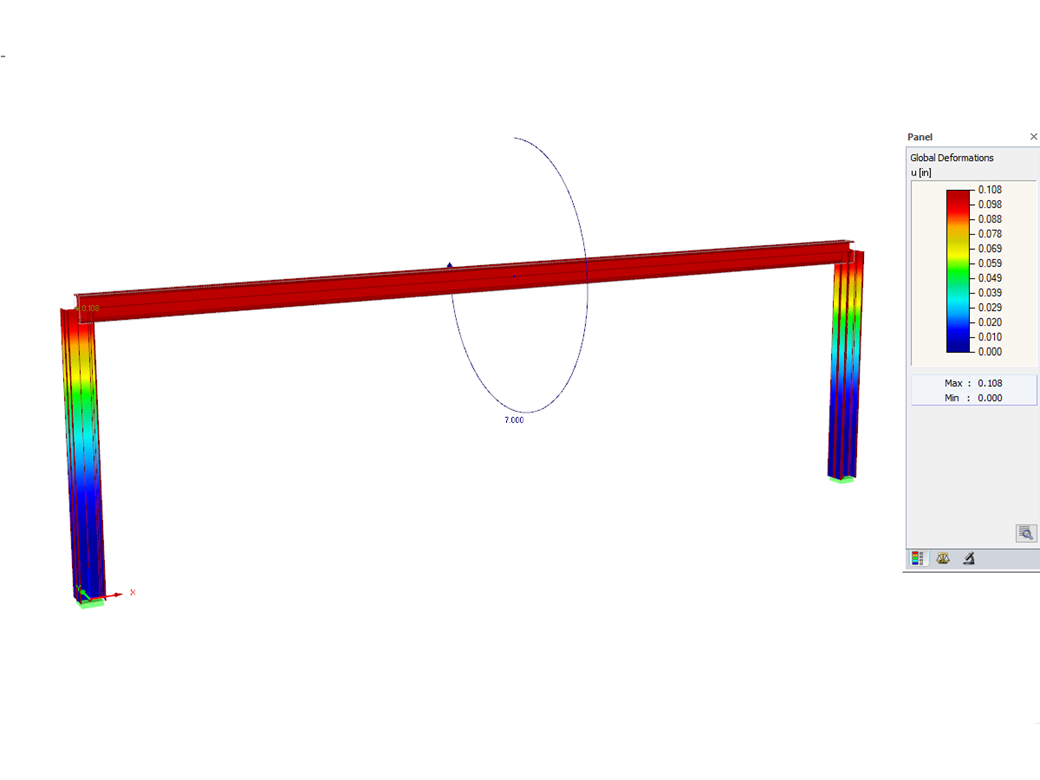

AISC 360-16 Projektowanie prętów stalowych i skręcania skrępowanego w RFEM

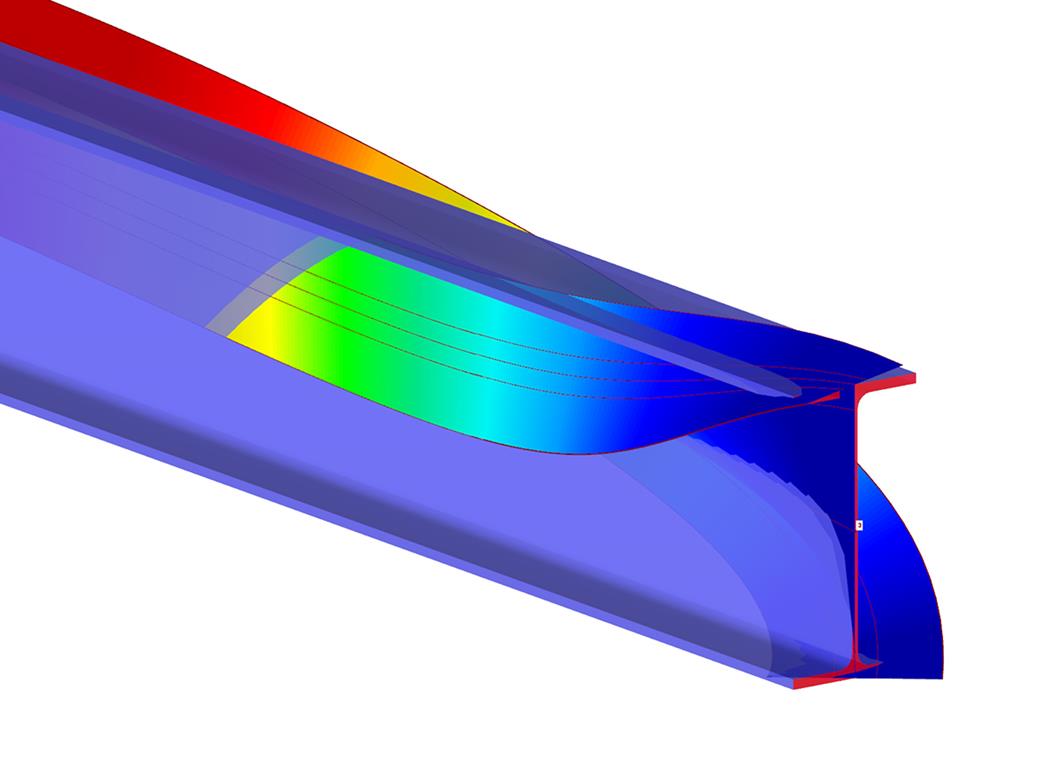

Analiza wyboczenia skrętnego prętów według teorii drugiego rzędu z wykorzystaniem 7 stopni swobody

RF-/STEEL Warping Torsion | Funkcje

Stosuje się do prętów zdefiniowanych jako zbiory prętów
Oddzielny solwer uwzględniający 7 kierunków deformacji (ux , u_y, u_z, φ_x, φ_y, φ_z, ω ) lub 8 sił wewnętrznych (N, V_u, V_v, M_t_{, pri}, M_{t, s}, M_u, M_v,_M )
Projektowanie nieliniowe według analizy drugiego rzędu
Wprowadzanie imperfekcji
Obliczanie współczynników obciążenia krytycznego i postaci wyboczenia oraz ich wizualizacja (wraz z skręcaniem skrępowanym)
Integracja z wymiarowaniem prętów w modułach dodatkowych RF-/STEEL AISC i RF-/STEEL EC3
Dostępne dla wszystkich przekrojów stalowych cienkościennych

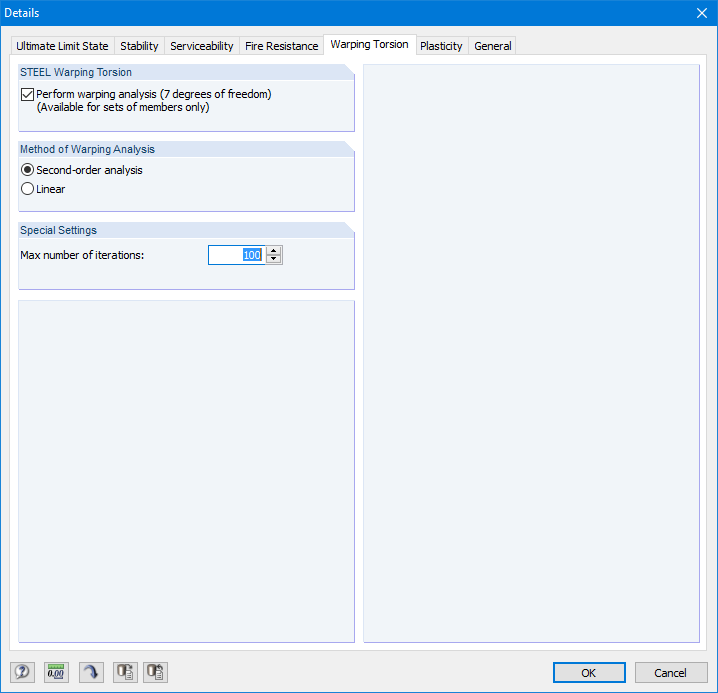

Aktywacja modułu dodatkowego RF-/STEEL Warping Torsion w RF-/STEEL EC3

RF-/STEEL Warping Torsion | Wprowadzanie danych

Ponieważ moduł RF-/STEEL Warping Torsion jest w pełni zintegrowany z modułami RF-/STEEL AISC i RF‑/STEEL EC3, dane są wprowadzane w taki sam sposób, jak w przypadku obliczeń w tych modułach. W oknie dialogowym Szczegóły, zakładka Skręcanie skrępowane (patrz rysunek po prawej stronie), konieczne jest tylko zaznaczenie opcji "Przeprowadzić analizę skręcania skrępowanego". W tym oknie dialogowym można również zdefiniować maksymalną liczbę iteracji.

Analiza skręcania skrępowanego jest przeprowadzana dla zbiorów prętów w modułach RF-/STEEL AISC i RF-/STEEL EC3. Można dla nich zdefiniować warunki brzegowe, takie jak podpory węzłowe lub zwolnienia na końcach prętów.
Możliwe jest również określenie imperfekcji do obliczeń nieliniowych.

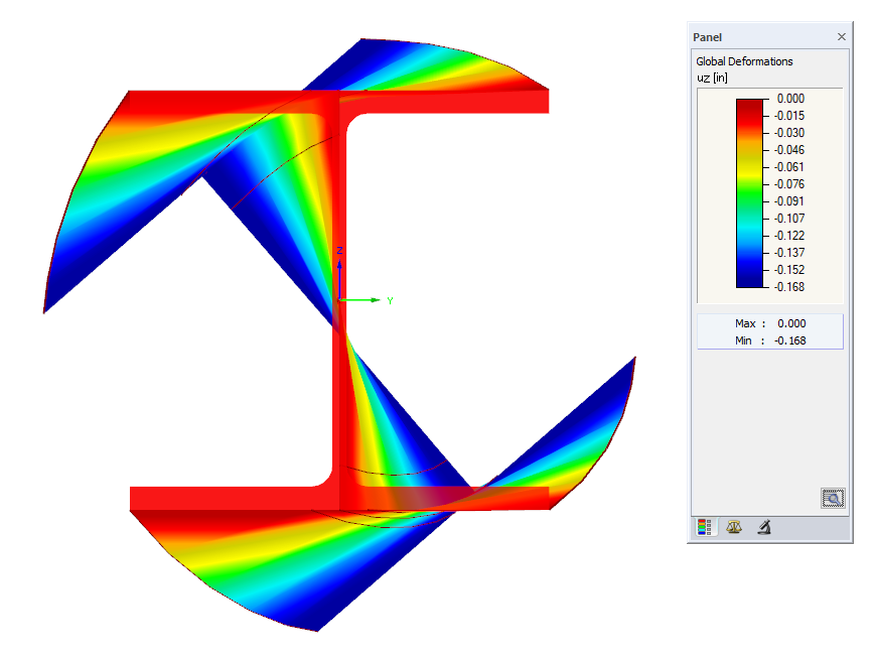

Darstellung der Querschnittsverwölbung eines U-Profiles

RF-/STEEL Warping Torsion | Wyniki

Wyniki analizy skręcania skrępowanego są wyświetlane w modułach RF-/STEEL AISC i RF-/STEEL EC3 w zwykły sposób. Odpowiednie okna wyników zawierają między innymi wartości krytycznego skręcania i skręcania, siły wewnętrzne oraz podsumowanie obliczeń.

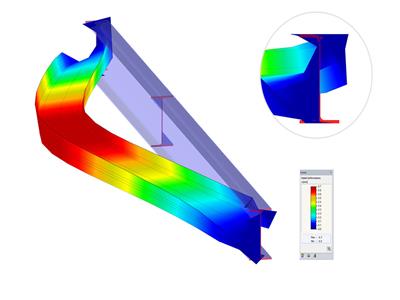

Graficzne przedstawienie postaci drgań (wraz z deplanacją) umożliwia realistyczną ocenę zachowania się wyboczenia.
