RF-STEEL Warping Torsion

Extension de module
RF-STEEL Warping Torsion

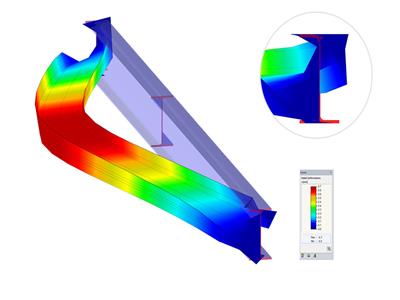

RF-/STEEL Warping Torsion est une extension des modules additionnels RF-/STEEL EC3 et RF-/STEEL AISC. Il permet d'effectuer des analyses pour le flambement par flexion-torsion des barres selon la théorie du second ordre (P-Delta) avec 7 degrés de liberté et une application des imperfections selon les modes propres.

Banner | RFEM-Zusatzmodul RF-/STAHL
Module additionnel RF-/STEEL Plasticity pour RFEM/RSTAB | Vérification plastique des sections

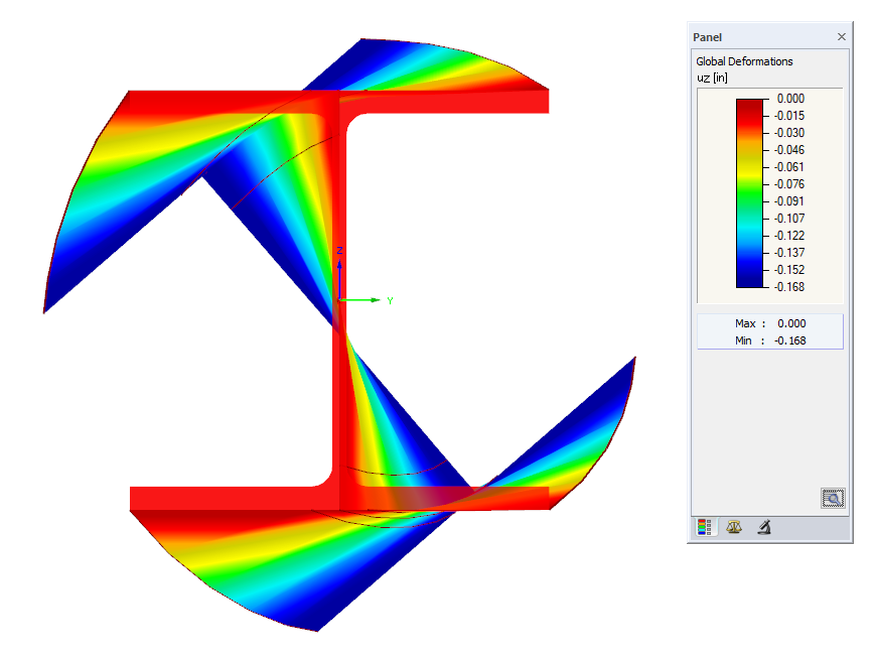

Calcul Eurocode 3 - Extensions RF-/STEEL Warping Torsion et RF-/STEEL Plasticity

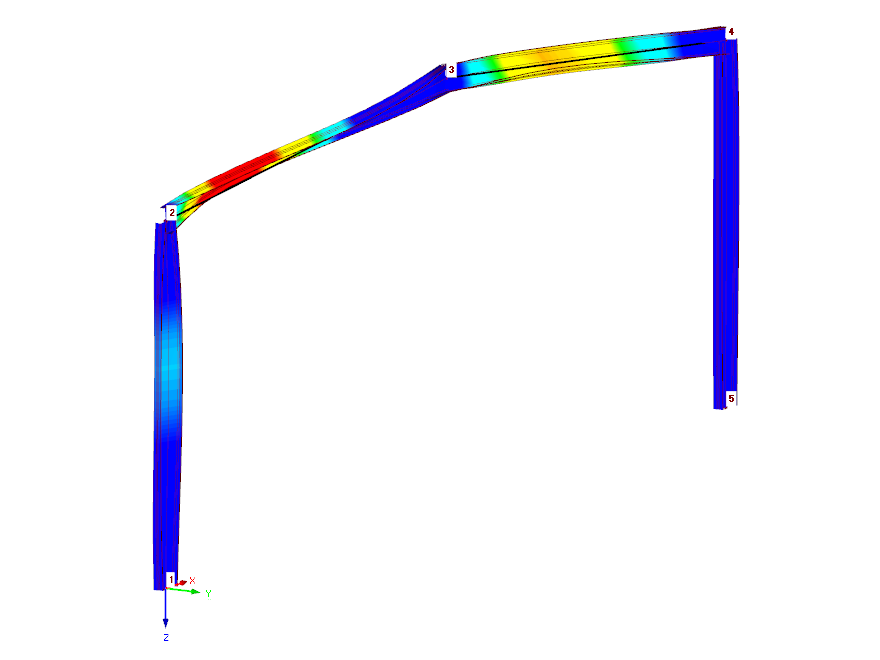

Webinar

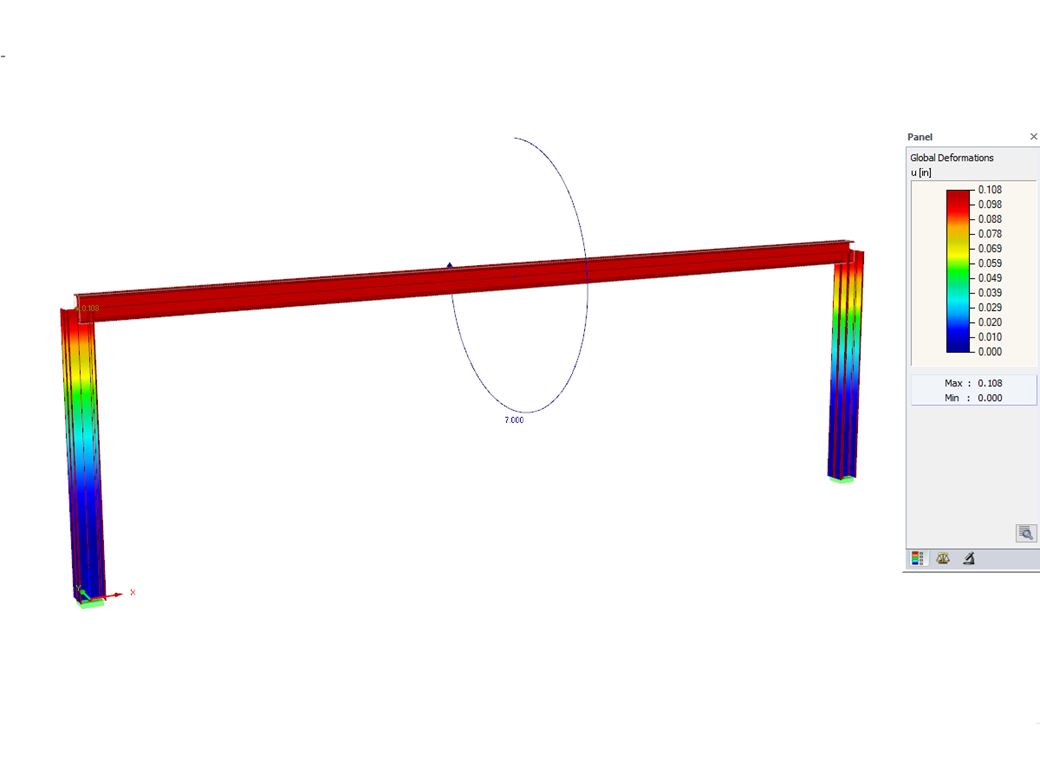

Charpente métallique
Analyses de flambement latéral des barres selon la théorie du second ordre avec 7 degrés de liberté

RF-/STEEL Warping Torsion | Fonctionnalités

  • applicable aux barres définies comme des ensembles de barres
  • Solveur distinct considérant 7 directions de déformation (ux, uy, uz, φx, φy, φz, ω) ou 8 efforts internes (N, Vu, Vv, Mt, pri, Mt, sec, Mu, Mv, Mω )
  • Vérification non linéaire selon la théorie du second ordre
  • Entrée des imperfections
  • Calcul des facteurs de charge critiques et des modes propres de flambement, ainsi que leur visualisation (gauchissement inclus)
  • Intégration dans la vérification des barres dans les modules additionnels RF-/STEEL AISC et RF-/STEEL EC3
  • Disponible pour toutes les sections en acier à parois minces
Activation du module additionnel RF-/STEEL Warping Torsion dans RF-/STEEL EC3

RF-/STEEL Warping Torsion | Données d'entrée

Étant donné que RF-/STEEL Warping Torsion est entièrement intégré dans RF-/STEEL AISC et RF-/STEEL EC3, les données sont entrées de la même manière que pour la vérification habituelle dans ces modules. Il suffit simplement de sélectionner l'option « Réaliser l'analyse de gauchissement » dans l'onglet Torsion de gauchissement de la boîte de dialogue Détails (voir la figure à droite). Vous pouvez également définir le nombre maximal d'itérations dans cette boîte de dialogue.

L'analyse de la torsion de gauchissement est effectuée pour les ensembles de barres dans RF-/STEEL AISC et RF-/STEEL EC3. Vous pouvez leur définir des conditions aux limites telles que des appuis nodaux ou des articulations des extrémités de barre.
Il est également possible de spécifier des imperfections pour le calcul non linéaire.

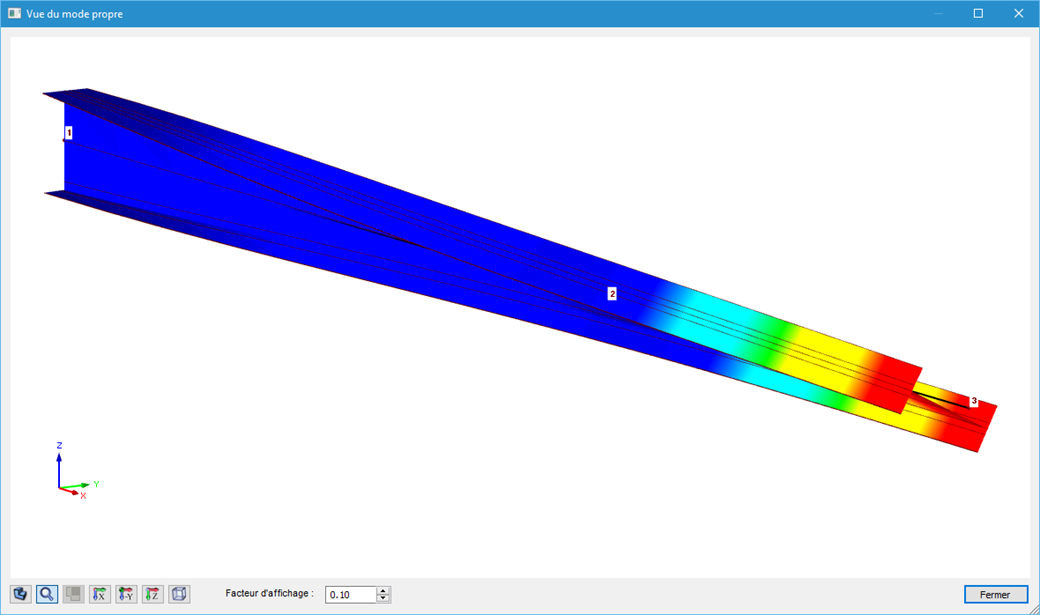

Darstellung der Querschnittsverwölbung eines U-Profiles

RF-/STEEL Warping Torsion | résultats

Les résultats de l'analyse de la torsion de gauchissement sont affichés de la manière habituelle dans RF-/STEEL AISC et RF-/STEEL EC3. Dans les fenêtres de résultats correspondantes, vous pouvez voir, entre autres, les valeurs critiques de gauchissement et de torsion, les efforts internes et le résumé du calcul.

L'affichage graphique des modes propres (gauchissement inclus) permet d'évaluer de manière réaliste le comportement de flambement.
