RF-STEEL Warping Torsion

模块扩展
RF-STEEL Warping Torsion

RF-STEEL Warping Torsion 是附加模块 RF-STEEL EC3 和 RF-STEEL AISC 的扩展模块。 根据二阶效应理论 (P-Delta) 和 7 个自由度，并考虑模态缺陷，对杆件进行弯扭屈曲分析。

Banner | RFEM-扩展 RF-/STAHL
RFEM/RSTAB 的塑性附加模块 RF-/STEEL | 截面塑性设计

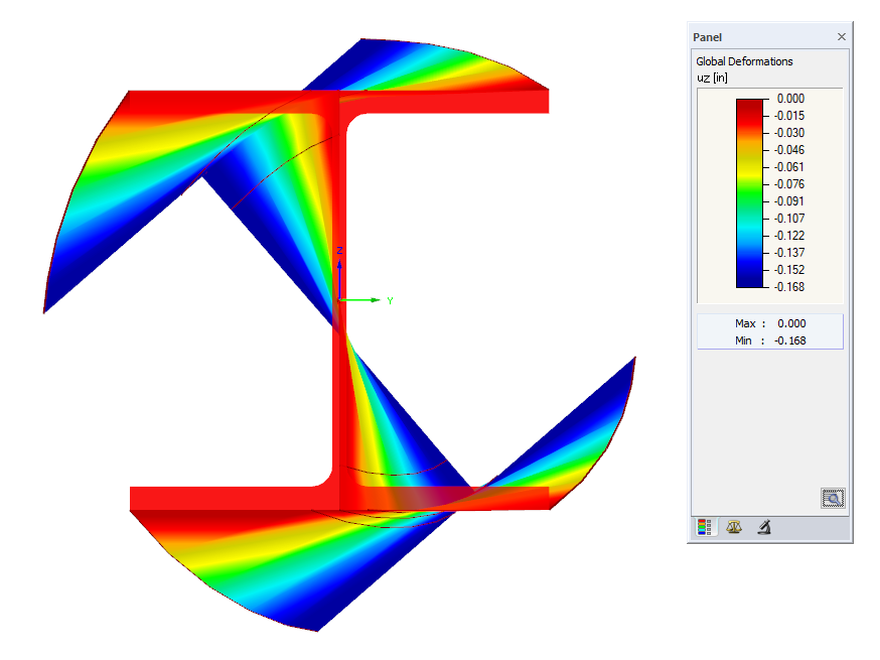

AISC 360-16 钢杆件和 RFEM 中的翘曲扭转设计

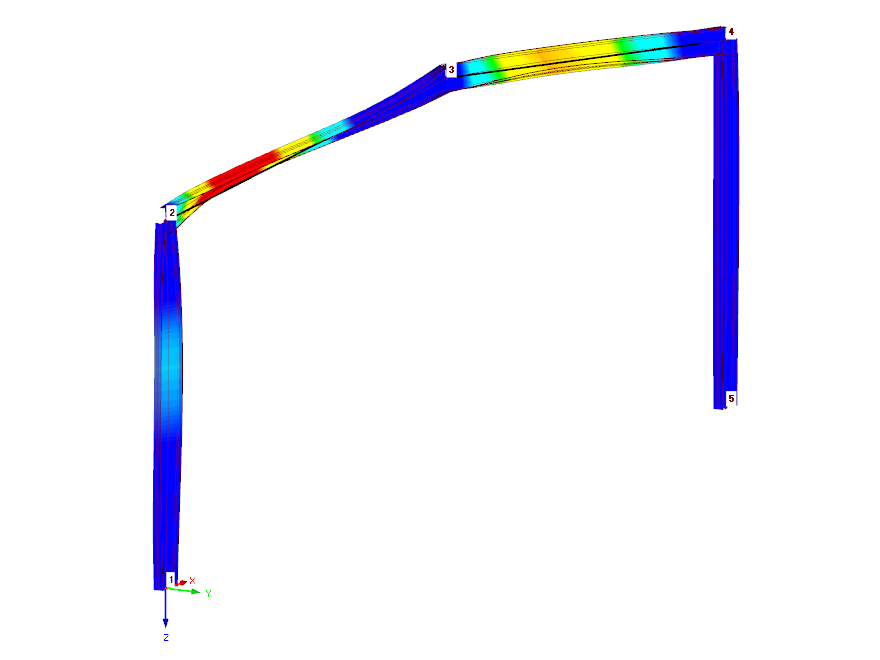

Webinar

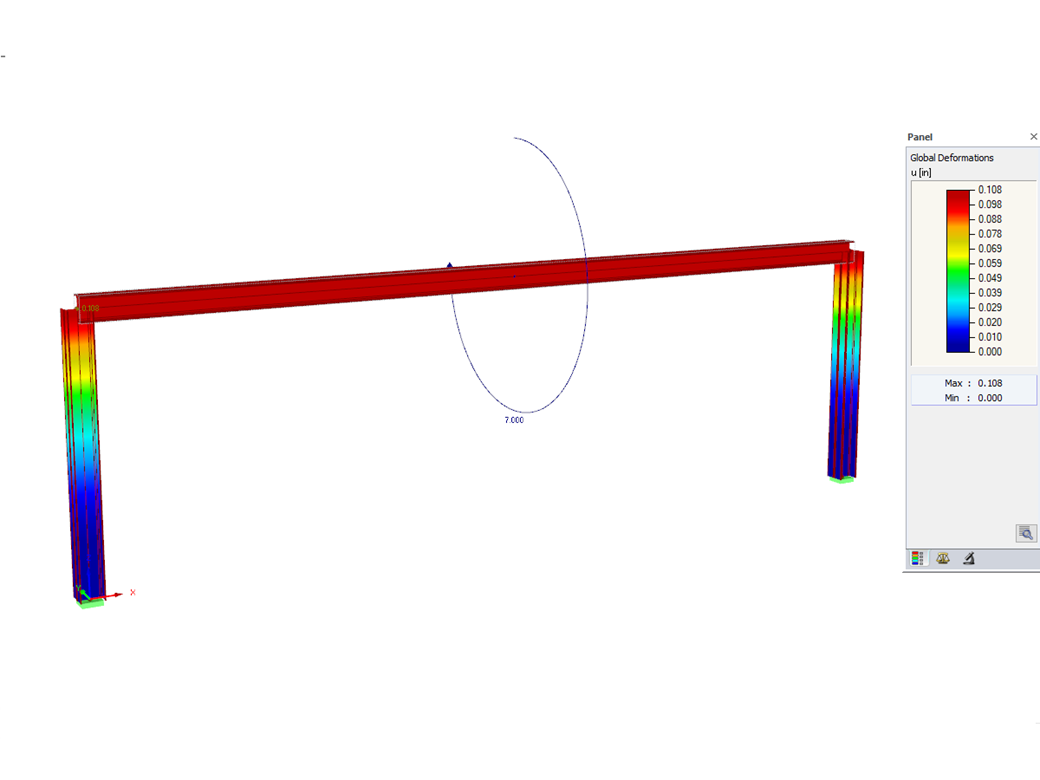

钢框架
按照杆件二阶效应理论（7自由度）进行弯扭屈曲分析

RF-/STEEL Warping Torsion | 产品特性

  • 适用于多杆件定义的杆件
  • 独立求解器考虑 7 个变形方向（ux 、uy 、uz 、φx 、φy 、φz 、ω）或 8 个内力（N、Vu 、Vv 、Mt,pri 、Mt,sec, Mu, Mv, Mω )
  • 非线性设计按照二阶分析进行
  • 输入缺陷
  • 计算临界荷载系数和屈曲模态，并显示它们（包括翘曲）
  • 集成到附加模块 RF-/STEEL AISC 和 RF-/STEEL EC3 的杆件设计中
  • 适用于所有薄壁钢截面

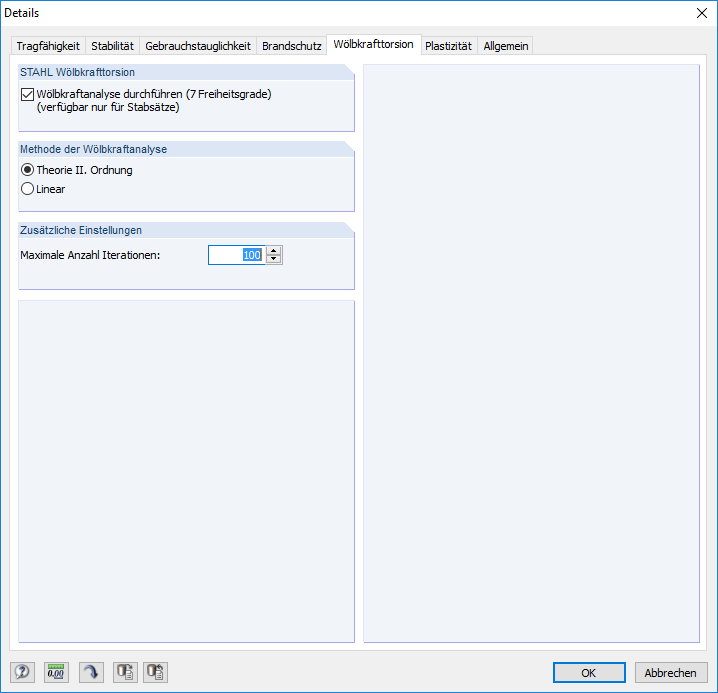

激活附加模块 RF-/STEEL EC3 中的扩展功能 RF-/STEEL Warping Torsion

RF-/STEEL Warping Torsion | 回车键

因为 RF-/STEEL Warping Torsion 完全集成在 RF-/STEEL AISC 和 RF-/STEEL EC3 中，所以输入数据的方式与在这些模块中输入相同。 用户只需要在详细信息对话框中的翘曲扭转选项卡中选择“进行翘曲分析”（见右图）。用户可以在该对话框中定义最大迭代次数。

在 RF-/STEEL AISC 和 RF-/STEEL EC3 中对多杆件进行翘曲扭转分析。 用户可以为它们设置边界条件，例如节点支座或杆件末端铰接。
此外，还可以在非线性计算时指定缺陷。

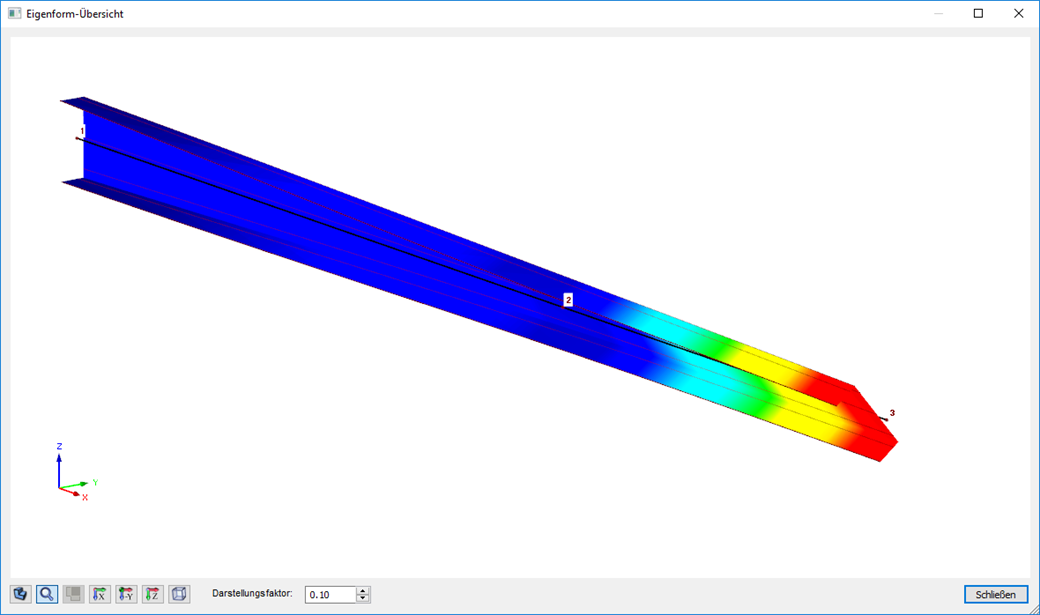

Darstellung der Querschnittsverwölbung eines U-Profiles

RF-/STEEL Warping Torsion | 结果

在 RF-/STEEL EC3 和 RF-/STEEL EC3 中以通常的方式显示翘曲扭转分析的结果。 在相应的结果窗口中可以查看翘曲和扭转的临界值、内力和摘要。

使用图形方式显示振型（包括翘曲模态）可以更真实地评估屈曲行为。

网店

配置你的个人软件包，并在网上了解所有的价格!

网上商店

计算价格

1,480.00 USD
+0.00 USD

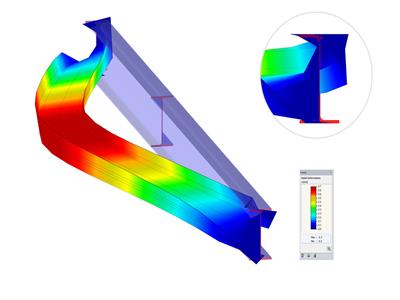

RF-STAHL Wölbkrafttorsion
总金额 1,480.00 USD

该价格适用于United States。
