Extensão de módulo RF-STEEL Warping Torsion

Módulo adicional para o RFEM 5

Como posso ajudar?

Tem dúvidas sobre os produtos Dlubal ou precisa de apoio na escolha do seu projeto?

Você pode entrar em contato comigo facilmente usando as opções de contato abaixo.

Estou ansioso para ouvir de você!

Eng. Nilton Lopes

Apoio ao cliente e tradução técnica

49 9673 9203 0

[email protected] Faça Perguntas Individuais

Preços

Extensão de módulo
RF-/STEEL Warping Torsion

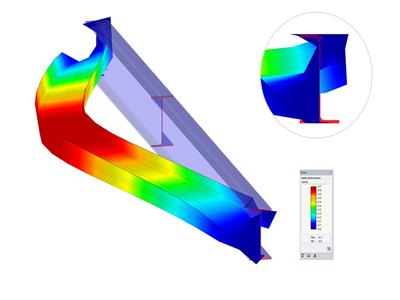

O RF-/STEEL Warping Torsion é uma extensão dos módulos adicionais RF-/STEEL EC3 e RF-/STEEL AISC. Permite realizar verificações de encurvadura por flexão-torção de acordo com a análise de segunda ordem com 7 graus de liberdade e uma abordagem de imperfeição tendo em conta a forma própria.

Verificações de encurvadura por flexão-torção de acordo com a análise de segunda ordem com 7 graus de liberdade

Total de itens: 3

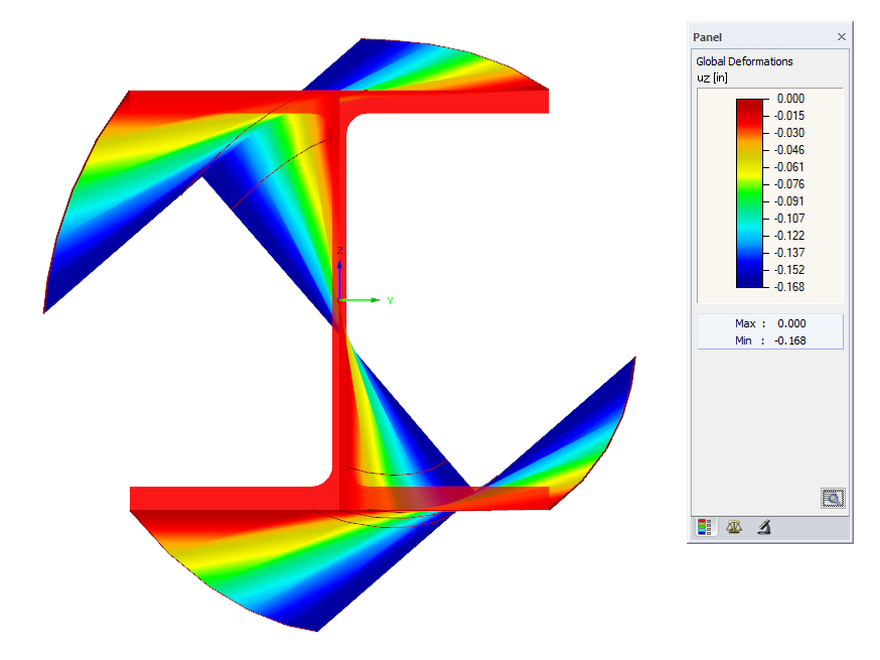

Módulo adicional RF-/STEEL Plasticity para o RFEM/RSTAB | Dimensionamento plástico de secções

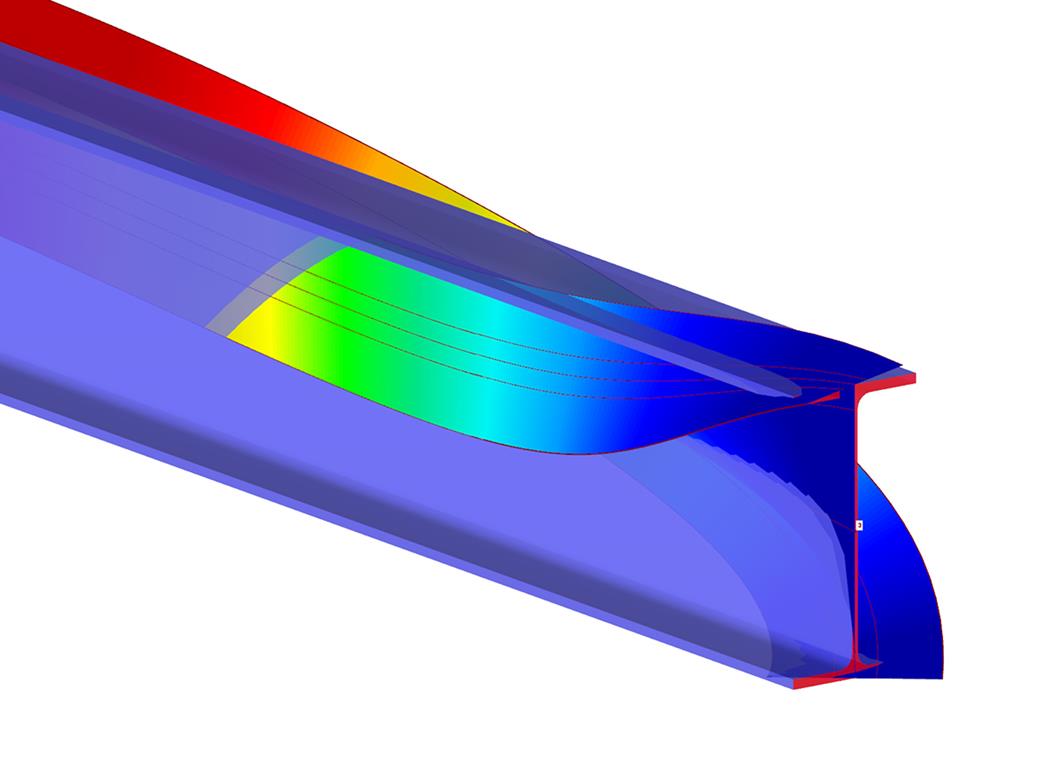

Análise de encurvadura por flexão-torção de barras de acordo com a teoria de segunda ordem com 7 graus de liberdade

RF-/STEEL Warping Torsion | Funções

Aplicável a barras definidas como conjuntos de barras
Solucionador independente que considera sete direções de deformação (u_x, u_y, u_z, φ_x, φ_y, φ_z, ω) ou oito esforços internos (N, V_u, V_v, M_t,pri, M_t,sec, M_u, M_v, M_ω)
Dimensionamento não linear de acordo com a análise de segunda ordem
Entrada de imperfeições
Cálculo de fatores de carga crítica e formas próprias de encurvadura (flambagem), assim como a sua visualização (incl. empenamento)
Integração para o dimensionamento de barras nos módulos adicionais RF‑/STEEL EC3 e RF-/STEEL AISC
Disponível para todas as secções em aço de parede fina

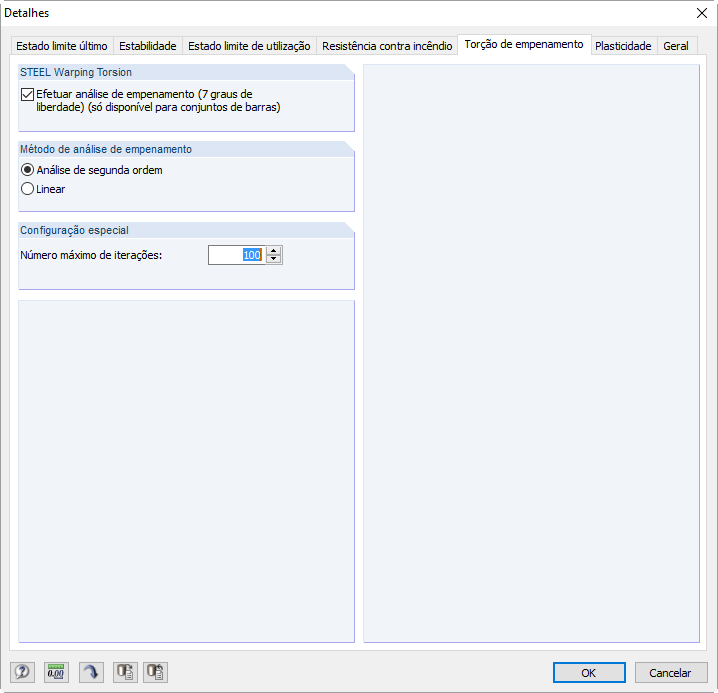

Ativação do módulo adicional RF-/STEEL Warping Torsion no RF-/STEEL EC3

RF-/STEEL Warping Torsion | Entrada de dados

Uma vez que o RF-/STEEL Warping Torsion está totalmente integrado no RF‑/STEEL EC3 e no RF-/STEEL AISC, os dados são introduzidos da mesma maneira como para o dimensionamento habitual nestes módulos adicionais. Para ativar a extensão, só é necessário selecionar a opção "Método geral com análise de torção de empenamento" em Detalhes (ver imagem do lado esquerdo). Nesta caixa de diálogo é também possível definir o número máximo de iterações.

A análise da torção com empenamento é efetuada para conjuntos de barras no RF‑/STEEL EC3 ou no RF-/STEEL AISC, para a qual é possível definir condições de fronteira, tais como apoios nodais ou articulações de extremidades de barras.
Existe também a possibilidade de especificar imperfeições para o cálculo não linear.

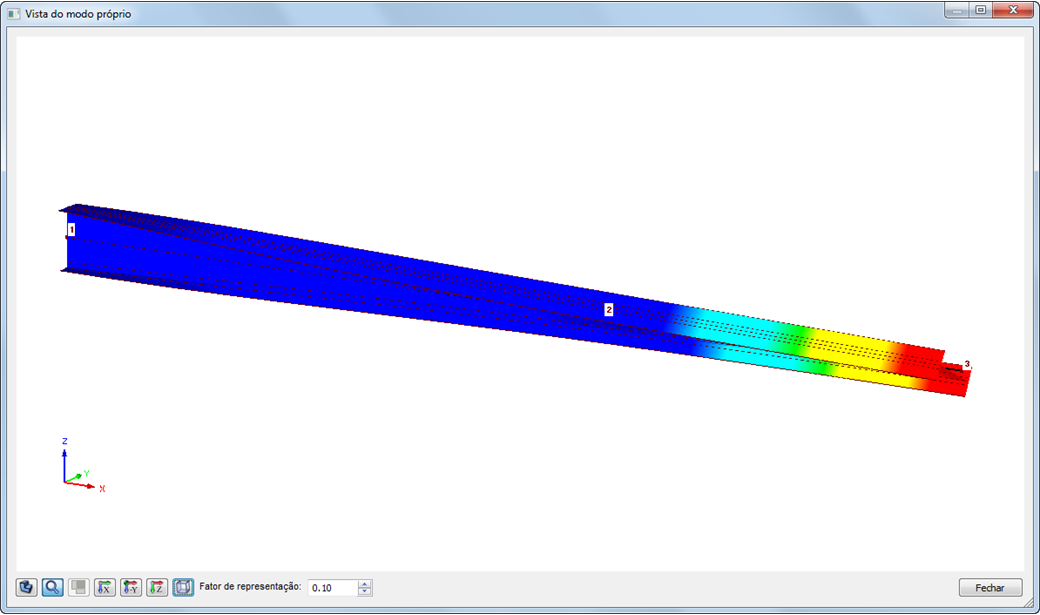

Darstellung der Querschnittsverwölbung eines U-Profiles

RF-/STEEL Warping Torsion | Resultados

Os resultados da análise de torção com empenamento são representados nos módulos adicionais RF‑/STEEL EC3 ou RF-/STEEL AISC do modo habitual. Nas respetivas tabelas de resultados, podem ser visualizados, entre outros, os valores do empenamento e da torção críticos, os esforços internos e o resumo de todas as verificações.

A representação gráfica das formas próprias (incl. empenamento) permite uma avaliação realística do comportamento da encurvadura (flambagem).
