Módulos adicionais para o RFEM 5 – Estruturas de aço e alumínio

O RF-STEEL efetua uma análise geral das tensões calculando as tensões existentes e comparando-as com as tensões limite.

As tensões máximas das superfícies. A otimização automática da secção e da espessura também faz parte do módulo, bem como a transferência das secções otimizadas para o RFEM 5.

O módulo adicional realiza todas as verificações típicas de estado limite último, estabilidade, deformação e resistência ao fogo para barras de aço de acordo com o Eurocódigo 3. Integra os materiais, as secções e os esforços internos do RFEM 5 e permite o dimensionamento de aço de secções de parede fina incluindo a classificação automática das secções e o cálculo dos momentos elásticos críticos para encurvadura por flexão-torção. Além disso, pode definir anexos nacionais definidos pelo utilizador com os seus próprios valores limite e parâmetros.

O módulo adicional RF-STEEL Warping Torsion foi especialmente desenvolvido para a realização de verificações de encurvadura (flexão-torção) de acordo com a análise de segunda ordem com 7 graus de liberdade. Está totalmente integrado nos módulos adicionais RF-STEEL EC3 e RF-STEEL AISC e permite um dimensionamento não linear com consideração de imperfeições, bem como uma visualização de formas próprias de encurvadura, incluindo empenamento.

A entrada de dados é efetuada tal como no dimensionamento habitual, apesar de a análise de empenamento ter de ser ativada especificamente. O dimensionamento da torção pode ser realizado para conjuntos de barras completos, tendo em conta as condições de fronteira. Os resultados das verificações são apresentados de forma clara nas tabelas de saída, incluindo os valores da encurvadura crítica, os esforços internos e o dimensionamento geral.

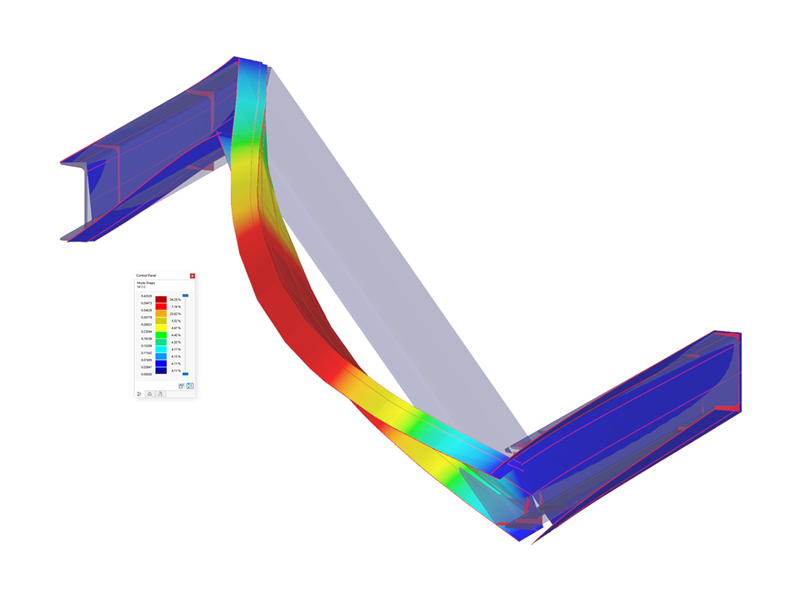

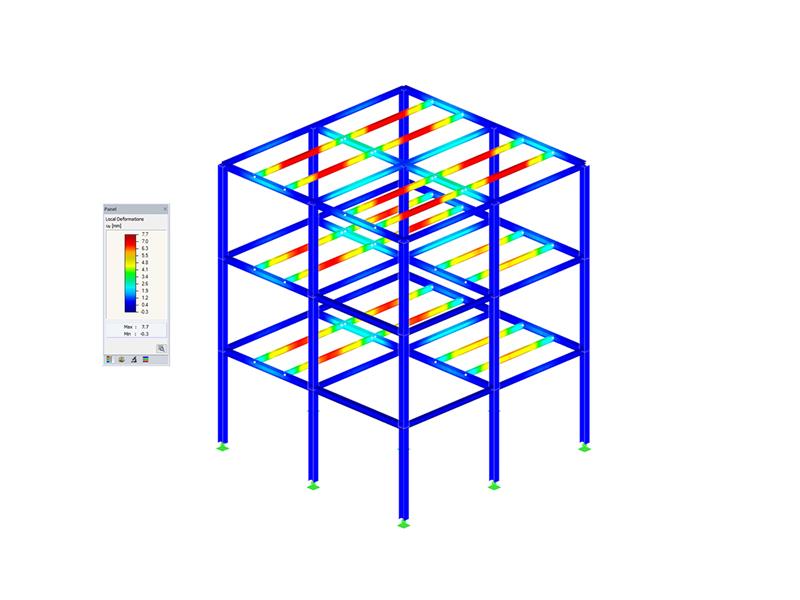

O RF-STEEL Plasticity é um módulo adicional para o programa RFEM 5 que permite o dimensionamento plástico de secções de acordo com vários conceitos de dimensionamento. Está totalmente integrado no módulo adicional RF-STEEL EC3 e permite dimensionar secções sujeitas a tração, compressão, flexão, torção, corte e esforços internos combinados.

O dimensionamento tem em consideração os efeitos de segunda ordem e está dimensionado para ser utilizado com a extensão de módulo RF-STEEL Warping Torsion. Para verificações plásticas, os esforços internos da secção são convertidos num sistema de coordenadas local e os esforços internos limite são determinados. A relação de cálculo da secção é determinada através do cálculo SHAPE-THIN e de um método de otimização não linear. Os resultados do dimensionamento plástico são apresentados no RF-STEEL EC3, incluindo as forças internas e as classes de secção.

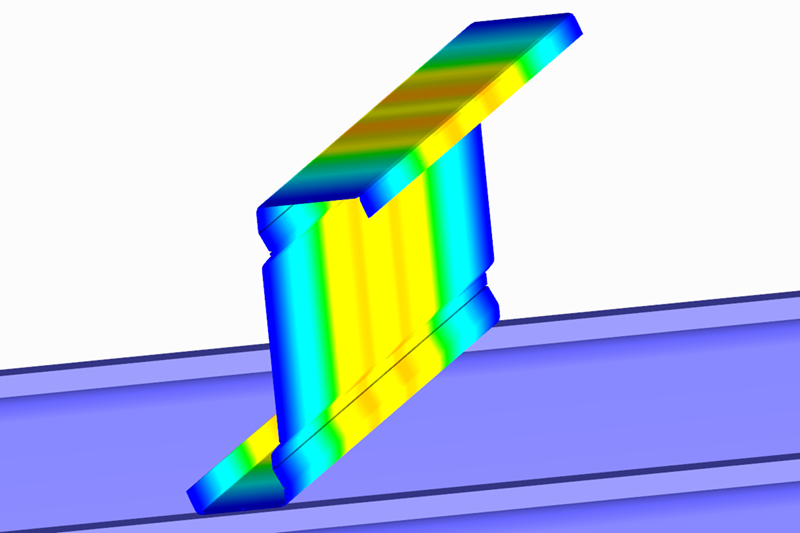

O módulo adicional RF-STEEL Cold-Formed Sections permite o dimensionamento de barras de aço formadas a frio de acordo com as normas do Eurocódigo. Este módulo adicional é uma extensão do RF-STEEL EC3 e contém funções especializadas para o dimensionamento de secções formadas a frio, tais como secções em L, secções em Z, secções em C, U, ómega e secções em CL. frio.

Este módulo permite determinar a secção efetiva tendo em consideração a encurvadura local e a instabilidade da forma. Além disso, o módulo realiza verificações para a secção, a estabilidade e o estado limite de utilização, assim como para as forças transversais locais no caso de almas sem reforço.

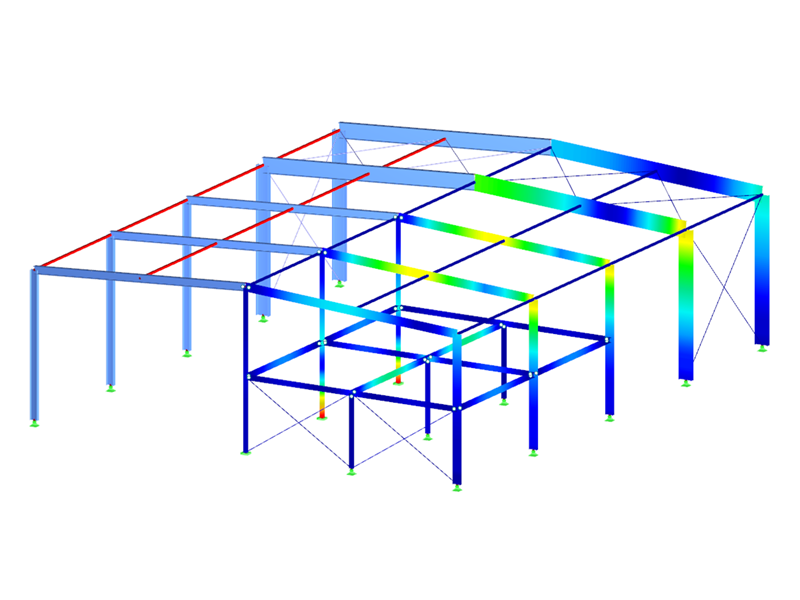

O módulo adicional RF-STEEL EC3 permite efetuar verificações dos estados limite último e de utilização de estruturas de aço de acordo com as normas ANSI/AISC 360. Os utilizadores podem selecionar o método de dimensionamento LRFD ou ASD e têm a opção de definir casos e combinações de carga individuais.

O módulo providencia uma classificação automática das secções e métodos de cálculo otimizados para a encurvadura e os momentos de encurvadura por flexão-torção. Os resultados são detalhados e podem ser analisados através de várias opções de filtro e ordenação, com os dados do módulo a serem integrados no relatório de impressão do RFEM 5.

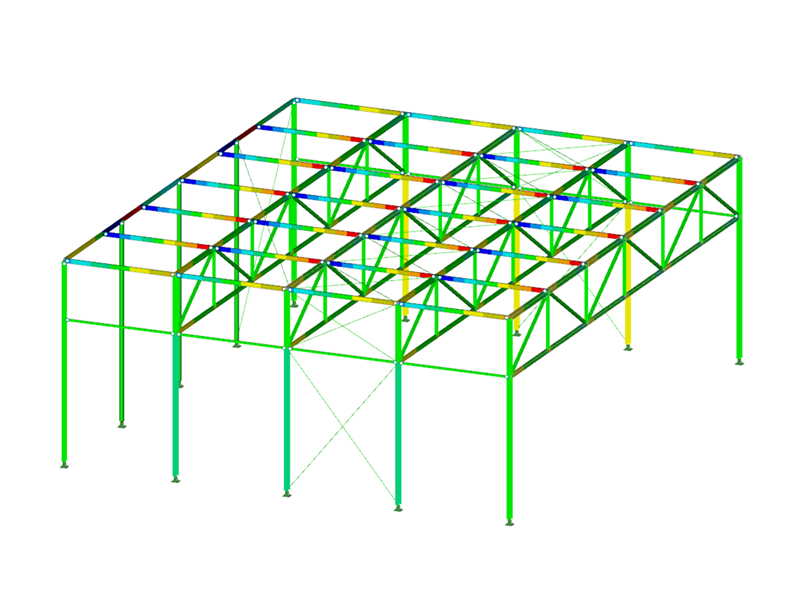

O módulo adicional RFEM 5‑RF‑STEEL SIA foi especialmente desenvolvido para o dimensionamento de barras em aço de acordo com a norma suíça SIA. O módulo adicional permite dimensionar barras e conjuntos de barras considerando compressão, flexão, corte e ações combinadas.

Este módulo permite verificações de estabilidade à encurvadura e à encurvadura por flexão-torção, sendo que as cargas de encurvadura críticas e os momentos de encurvadura por flexão-torção são determinados automaticamente através de um programa de elementos finitos integrado. A classificação das secções é efetuada automaticamente e a verificação das deformações também é suportada. Além disso, o módulo oferece uma documentação abrangente dos resultados e várias opções para filtrar e ordenar os resultados.

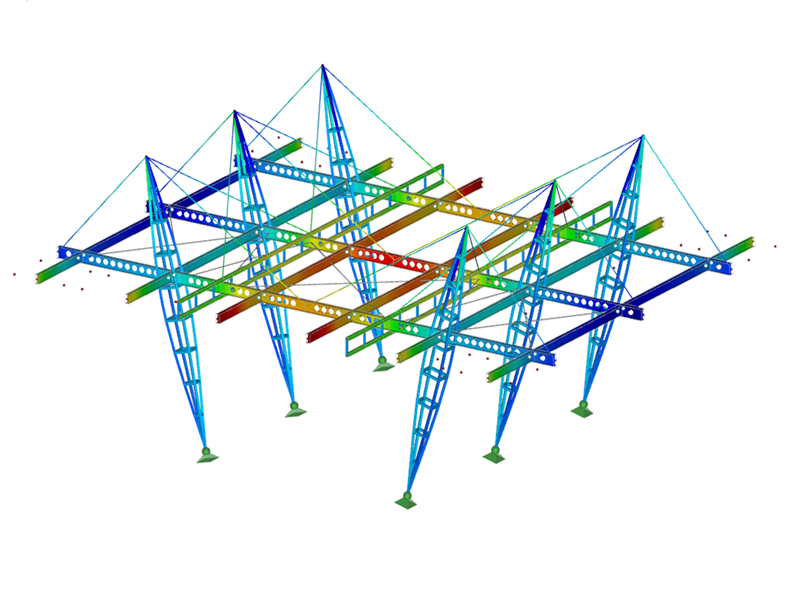

O módulo adicional RF-STEEL IS foi desenvolvido para o dimensionamento de barras em aço de acordo com a norma indiana. O módulo permite realizar verificações nos estados limite último e de utilização de barras e conjuntos de barras.

As funções disponíveis incluem dimensionamento para tração, compressão, flexão, corte e esforços internos combinados, verificações de estabilidade para encurvadura por flexão e encurvadura por flexão-torção, determinação automática de cargas de encurvadura críticas e momento crítico de encurvadura por flexão-torção, bem como otimização de secções. O módulo também oferece uma vasta gama de secções disponíveis e uma documentação abrangente dos resultados, com diversas opções de filtragem e classificação.

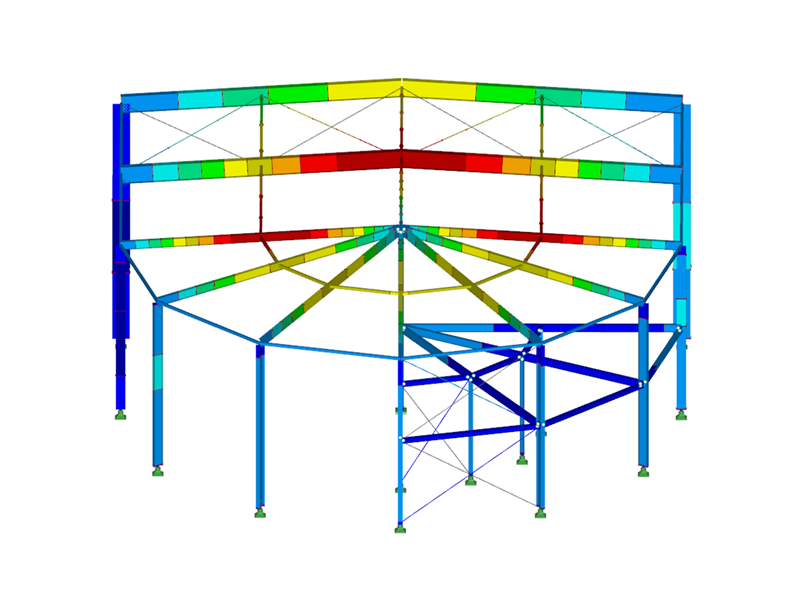

O módulo adicional RF-STEEL BS permite dimensionar barras de aço para os estados limite último e de utilização de acordo com as normas britânicas (Eurocódigo 3 com anexo britânico).

Este módulo adicional permite dimensionar barras e conjuntos de barras considerando tração, compressão, flexão, corte e esforços internos combinados. Inclui verificações de estabilidade para encurvadura por flexão e encurvadura por flexão-torção, determinação automática de cargas de encurvadura críticas e momentos de encurvadura por flexão-torção, bem como otimização de secções. A oferta é complementada por diversas secções disponíveis e uma documentação abrangente dos resultados.

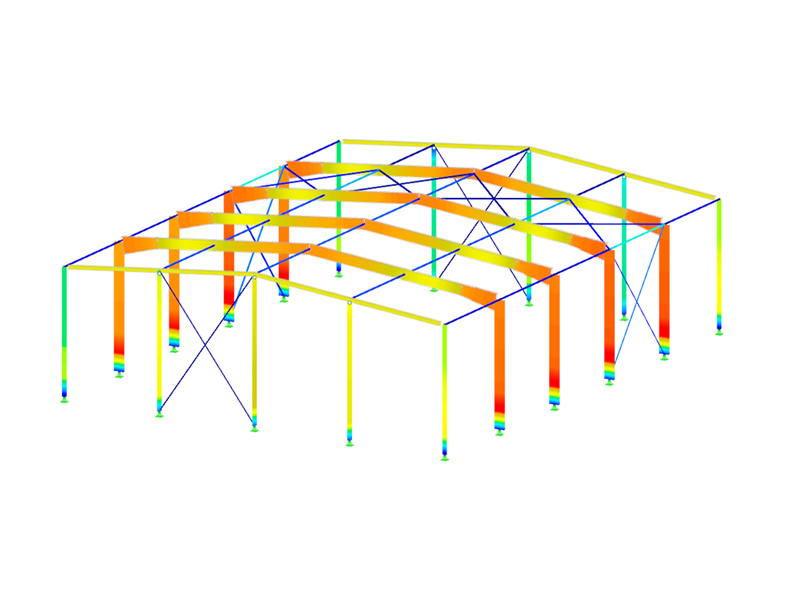

No RF-STEEL GB é efetuada a verificação dos estados limite último e de utilização para barras de acordo com a norma chinesa.

Este módulo adicional permite dimensionar barras e conjuntos de barras considerando tração, compressão, flexão, corte e esforços internos combinados. Proporciona verificações de estabilidade para encurvadura por flexão e encurvadura por flexão-torção, determinação automática de cargas de encurvadura críticas e dos fatores de estabilidade globais para encurvadura por flexão-torção, bem como otimização de secções.

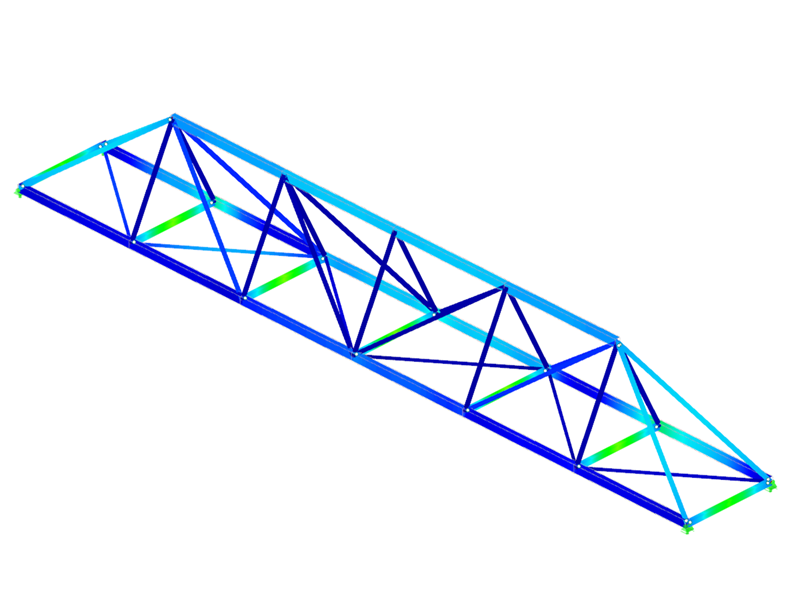

O módulo adicional RF-STEEL CSA permite um dimensionamento abrangente de barras de aço de acordo com a norma canadiana CSA. As funções incluem o dimensionamento para tração, compressão, flexão, corte e torção, bem como a análise de estabilidade à encurvadura e à encurvadura por flexão-torção.

O módulo permite a determinação automática de cargas e momentos críticos através da programação integrada de MEF e, adicionalmente, a classificação automática de secções. A saída de resultados fornece informação detalhada sobre as relações de utilização e as verificações por caso de carga que podem ser facilmente integradas nos relatórios de impressão do RFEM.

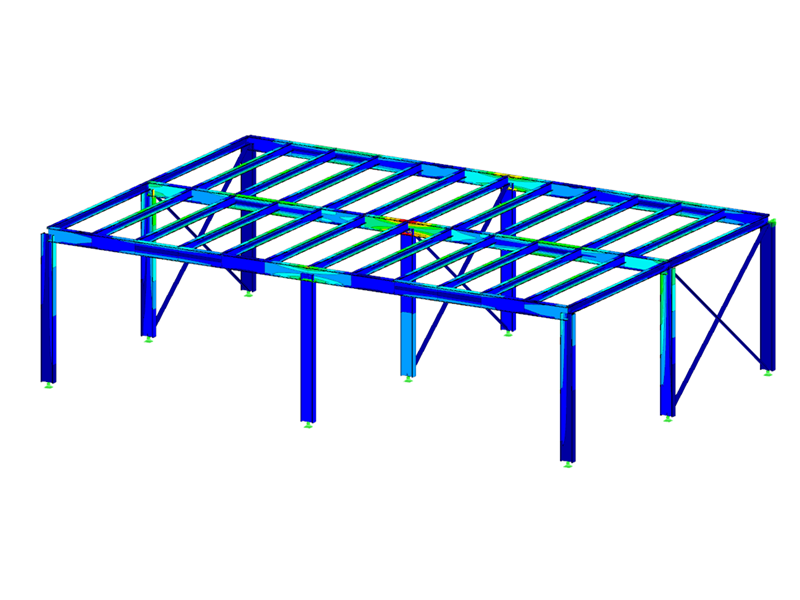

O módulo adicional RF-STEEL AS para o RFEM 5 é uma ferramenta poderosa para o dimensionamento e verificação de estruturas de aço de acordo com várias normas internacionais. Esta extensão de software permite a engenheiros e construtores realizar análises rápidas e fiáveis de componentes e ligações de aço, otimizando o processo de construção e garantindo a segurança das estruturas de aço. Com o RF-STEEL AS, os engenheiros podem projetar eficazmente estruturas de aço de acordo com os códigos e normas atuais.

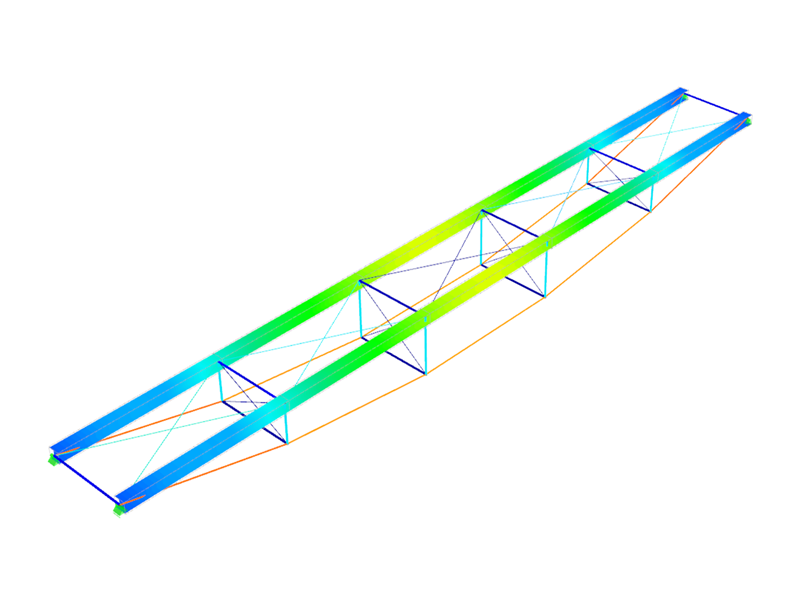

Módulo adicional RF-STEEL NTC-DF desenvolvido para o dimensionamento de barras em aço segundo a norma mexicana NTC-RCDF (2004). Este módulo oferece funções abrangentes para dimensionar barras e conjuntos de barras para tração, compressão, flexão, corte, torção e esforços internos combinados.

Inclui verificações de estabilidade para encurvadura, encurvadura por torção e encurvadura por flexão-torção, incluindo a determinação automática de cargas de encurvadura críticas e momentos de encurvadura por flexão-torção. Além disso, o módulo adicional oferece opções para a otimização de secções, uma vasta gama de secções disponíveis e uma documentação abrangente de resultados.

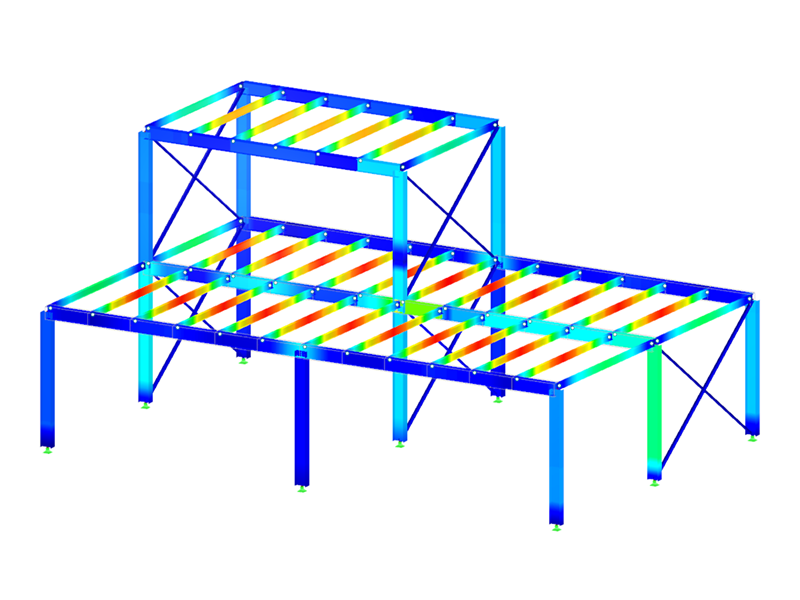

O RF-STEEL SP para o RFEM 5 é um módulo adicional para o programa RFEM 5, desenvolvido para a análise de estruturas de aço segundo a norma russa. Este módulo adicional permite dimensionar barras e conjuntos de barras considerando tração, compressão, flexão, corte e esforços internos combinados.

Permite realizar verificações de estabilidade para encurvadura por flexão e encurvadura por flexão-torção incluindo a determinação automática de fatores de estabilidade de acordo com os anexos E, F e G da norma'. Além disso, o módulo adicional inclui opções para a otimização das secções e oferece uma grande seleção de secções disponíveis, bem como uma extensa documentação dos resultados.

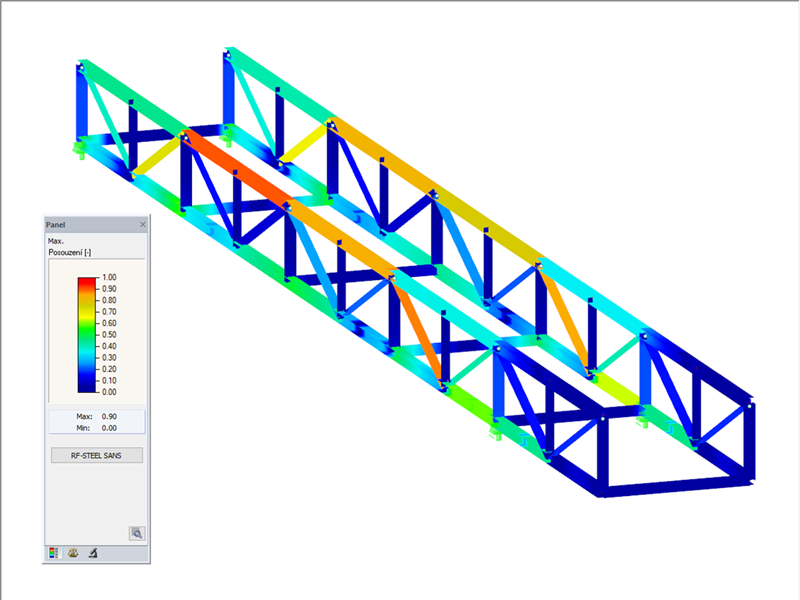

O módulo adicional RF-/STEEL SANS efetua as verificações para os estados limite último e de utilização para barras de aço de acordo com a norma sul-africana. O módulo adicional oferece funções abrangentes para o dimensionamento de barras e conjuntos de barras para tração, compressão, flexão, corte, torção e esforços internos combinados.

Inclui verificações de estabilidade para encurvadura, encurvadura por torção e encurvadura por flexão-torção, incluindo a determinação automática de cargas de encurvadura críticas e momentos de encurvadura por flexão-torção. Além disso, o módulo adicional oferece opções para a otimização de secções, uma vasta gama de secções disponíveis e uma documentação abrangente de resultados.

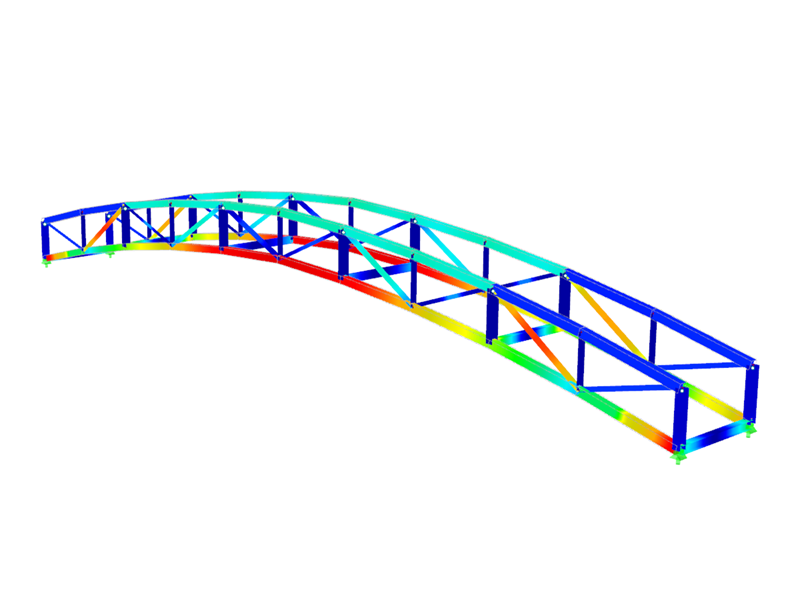

Módulo adicional do RFEM O RF-STEEL NBR é um módulo adicional para o RFEM 5 que permite o cálculo e a análise de estruturas de aço segundo as normas brasileiras (NBR). Este módulo oferece extensas capacidades para o dimensionamento e verificação de estruturas de aço para assegurar que cumprem os requisitos específicos definidos pelas normas NBR.

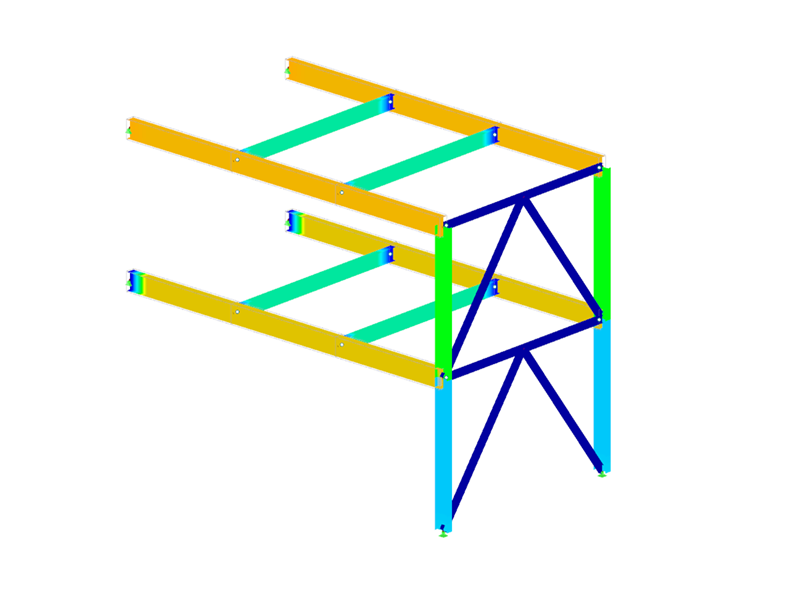

O módulo adicional RF/STEEL HK é adequado para o dimensionamento de barras de aço para os estados limite último e de utilização de acordo com a norma para estruturas de aço 2011 (Buildings Department – Hong Kong). Proporciona-lhe um apoio abrangente para o dimensionamento de acordo com as normas atuais de construção em aço e facilita o dimensionamento e a análise de estruturas de aço no RFEM 5.

O módulo adicional permite dimensionamentos para esforços internos de tração, compressão, flexão, corte e combinados, bem como análises de estabilidade para encurvadura por flexão e encurvadura por flexão-torção. Também inclui classificação e otimização automática de secções, tabelas de resultados detalhadas e documentação abrangente dos resultados.

O módulo adicional RF-/STEEL Fatigue Members permite efetuar verificações à fadiga de acordo com a EN 1993-1-9 para barras e conjuntos de barras de aço. As verificações à fadiga de acordo com a EN 1993-1-9 são baseadas no conceito de tensão nominal. Os esforços internos são determinados de acordo com a análise estrutural de barras. As tensões são calculadas de acordo com a mecânica dos materiais no local onde é esperada a formação de fendas. Isto significa que na verificação da fadiga os intervalos das tensões nominais Δσ e Δτ são comparados com os valores de cálculo da resistência à fadiga ΔσR e ΔτR devido às ações.

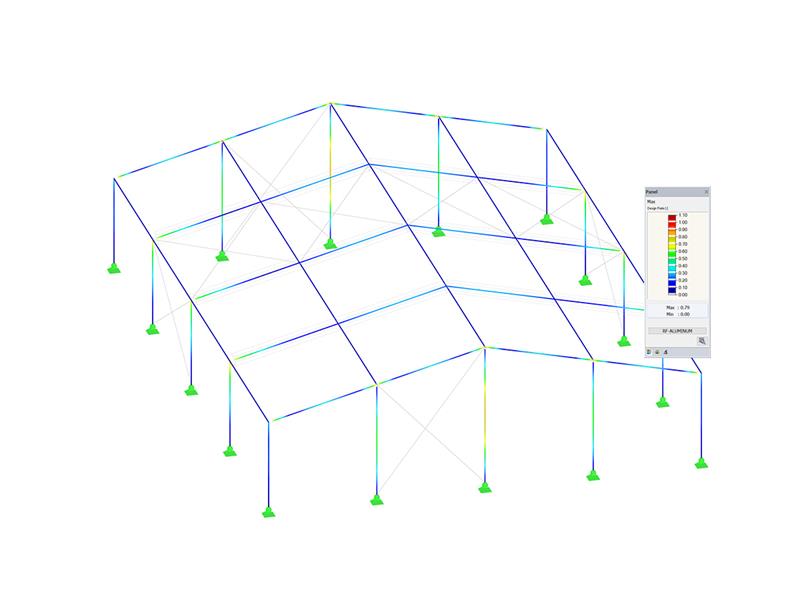

O módulo adicional RF-ALUMINUM do RFEM 5 permite dimensionar barras e conjuntos de barras de alumínio de acordo com o Eurocódigo 9. Cobre uma vasta gama de situações de dimensionamento, incluindo tração, compressão, flexão, corte e esforços internos combinados. O módulo oferece funções abrangentes, tais como verificações de estabilidade para encurvadura por flexão, encurvadura por torção e encurvadura por flexão-torção, determinação automática de cargas de encurvadura críticas e momentos de encurvadura por flexão-torção, bem como várias opções de secções.

O RF‑ALUMINIUM integra-se perfeitamente no RFEM 5, permitindo assim um trabalho mais eficaz. Também inclui uma documentação abrangente dos resultados, permitindo aos utilizadores entender as verificações em detalhe.

O módulo adicional RF-ALUMINIUM ADM para o RFEM 5 é uma extensão do software RFEM especializado em análises estruturais de alumínio. Permite aos engenheiros realizar cálculos e análises detalhados relacionados com estruturas de alumínio.

Realiza as verificações do estado limite último e de utilização e oferece funções, tais como dimensionamento para tração, compressão, flexão, corte, torção e esforços internos combinados. O módulo inclui verificações de estabilidade, determinação automática do raio de giração efetivo, opções de otimização de secções, seleção abrangente de secções e documentação detalhada de resultados. Suporta tanto unidades métricas como imperiais.

O módulo adicional RFEM 5 é um programa autónomo utilizado para o cálculo e análise de estruturas através do módulo adicional de cálculo RF-PLATE-BUCKLING. Permite opções de análise abrangentes e funções avançadas para o dimensionamento e verificação de componentes estruturais encurvados. Este módulo adicional é uma extensão poderosa da plataforma de software RFEM e proporciona aos engenheiros uma solução eficaz para análises estruturais sofisticadas.

O módulo adicional RF-FE-LTB permite extrair subestruturas planas do RFEM 5 e calculá-las de acordo com a análise de segunda ordem para torção, considerando empenamento. Os dados de geometria, apoio e carga são transferidos automaticamente para o modelo do RF-FE-LTB. Após o cálculo, são apresentadas as deformações, os esforços internos, as forças de apoio e as tensões. Como o programa considera a torção de empenamento, estão também disponíveis os diagramas do bimomento de empenamento, assim como dos momentos de torção primário e secundário.
