Estrutura de aço de pavilhão em 3D com plano intermédio e anexo redondo. Cargas e combinações de cargas
Modelo utilizado em
- 18.ª edição do dia do utilizador da buildingSMART | Online
- 24. fórum online do buildingSMART
- Formação online | RSTAB | Noções básicas
- RSTAB | Noções básicas
- rstab | Noções básicas
- rstab | Noções básicas
- rstab | Noções básicas
- rstab | Noções básicas
- rstab | Noções básicas
- RSTAB | Noções básicas
- RSTAB | Noções básicas
- RSTAB | Noções básicas

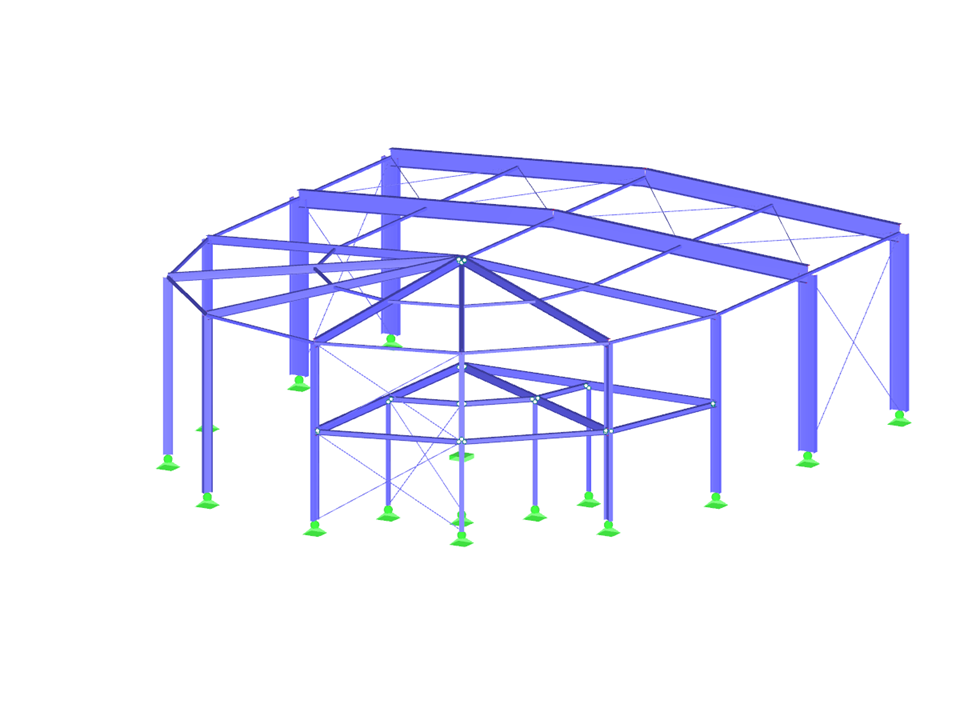

Pavilhão com anexo redondo
Número de nós | 50 |
Número de barras | 97 |
Número de casos de carga | 5 |
Número de combinações de cargas | 8 |
Número de combinações de resultados | 1 |
Peso total | 10,538 t |
Dimensões (métricas) | 16,500 x 18,500 x 6,250 m |
Dimensões (imperial) | 54.13 x 60.7 x 20.51 feet |
Versão do programa | 8.23.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
