Módulo adicional para o RFEM 5
RF-STEEL HK

• Dimensionamento para tração, compressão, flexão, corte e esforços internos combinados
• Verificação de estabilidade à encurvadura por flexão e à encurvadura por flexão-torção
• Determinação automática das cargas de encurvadura críticas e do momento crítico de encurvadura por flexão-torção através de um programa de MEF especial integrado (determinação de valores próprios) para carregamento e condições de apoio gerais

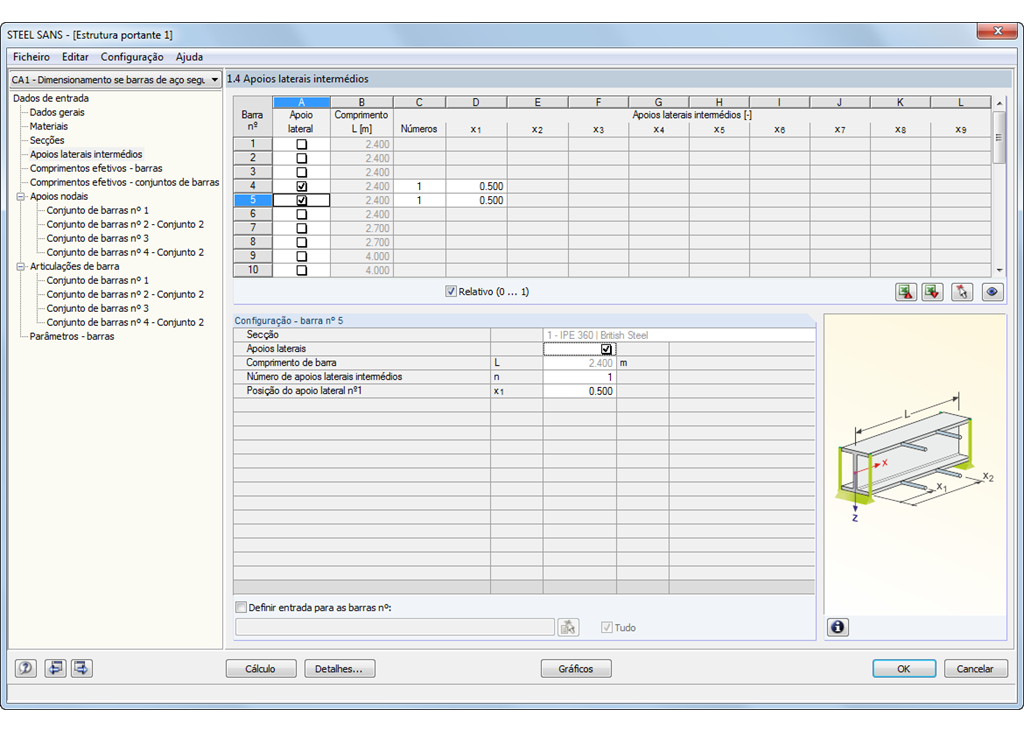

• Possibilidade de aplicação de um apoio lateral discreto para vigas
• Classificação automática de secções
• Verificações da deformação (estado limite de utilização)
• Otimização de secções
• Grande variedade de perfis disponíveis, tais como perfis em I laminados, perfis em U, perfis retangulares ocos, cantoneiras, cantoneiras duplas (disposição banzo com banzo) e perfis em T. Perfis soldados: em forma de I (simétrico e assimétrico sobre o eixo forte), perfis em U (simétricos sobre o eixo forte), perfis ocos retangulares, cantoneiras, tubos, barras circulares
• Tabelas de resultados bem organizadas
• Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
• Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou por casos de cargas, combinações de cargas e combinações de resultados
• Tabelas de resultados para esbeltezas de barras e esforços internos determinantes
• Lista de peças com dados de peso e volume
• Integração perfeita no RFEM/RSTAB

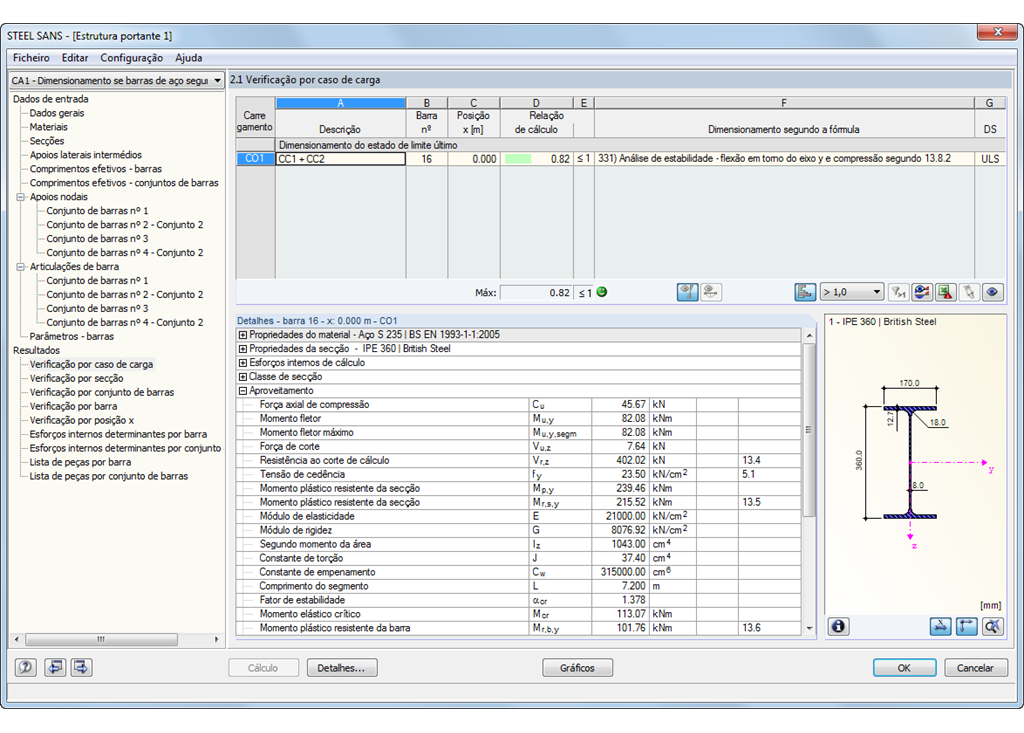

A primeira janela de resultados mostra a relação de cálculo máxima com a respetiva verificação por caso de cargas/combinação de cargas/combinação de resultados dimensionado.

Nas seguintes tabelas, são exibidos todos os resultados detalhados por temas em menus de árvore extensíveis. É possível representar todos os resultados intermédios ao longo da barra em qualquer posição. Desta maneira, é possível ter a percepção exata, como o módulo efetua as verificações individuais.

Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
