Dimensionamento de barras de aço segundo o EC 3
RF-STEEL EC3 | Funções
- Importação de materiais, secções transversais e esforços internos do RFEM/RSTAB
- Dimensionamento em aço de secções de parede fina segundo as normas EN 1993‑1‑1:2005 e EN 1993‑1‑5:2006
- Classificação automática das secções segundo EN 1993-1-1:2005 + AC:2009, parágrafo 5.5.2 e EN 1993-1-5:2006, parágrafo 4.4 (classe 4 da secção) com a opção de determinar as larguras efetivas de acordo com o Anexo E para as tensões sobre fy
- Integração de parâmetros de anexos nacionais para os seguintes países:
- DIN EN 1993-1-1/NA:2015-08 (Alemanha)
- ÖNORM B 1993-1-1:2007-02 (Áustria)
- NBN EN 1993-1-1/ANB:2010-12 (Bélgica)
- BDS EN 1993-1-1/NA:2008 (Bulgária)
- DS/EN 1993-1-1 DK NA:2015 (Dinamarca)
- SFS EN 1993-1-1/NA:2005 (Finlândia)
- NF EN 1993-1-1/NA:2007-05 (França)
- ELOT EN 1993-1-1 (Grécia)
- UNI EN 1993-1-1/NA:2008 (Itália)
- LST EN 1993-1-1/NA:2009-04 (Lituânia)
- UNI EN 1993-1-1/NA:2011-02 (Itália)
- MS EN 1993-1-1/NA:2010 (Malásia)
- NEN EN 1993-1-1/NA:2011-12 (Países Baixos)
- NS EN 1993-1-1/NA:2008-02 (Noruega)
- PN EN 1993-1-1/NA:2006-06 (Polónia)
- NP EN 1993-1-1/NA:2010-03 (Portugal)
- SR EN 1993-1-1/NB:2008-04 (Roménia)
- SS EN 1993-1-1/NA:2011-04 (Suécia)
- SS EN 1993-1-1/NA:2010 (Singapura)
- STN EN 1993-1-1/NA:2007-12 (Eslováquia)
- SIST EN 1993-1-1/A101:2006-03 (Eslovénia)
- UNE EN 1993-1-1/NA:2013-02 (Espanha)
- CSN EN 1993-1-1/NA:2007-05 (República Checa)
- BS EN 1993-1-1/NA:2008-12 (Reino Unido)
- CYS EN 1993-1-1/NA:2009-03 (Chipre)
- Além dos anexos nacionais acima mencionados, podem também ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador.
- Cálculo automático de todos os coeficientes necessários para o valor de cálculo da resistência à encurvadura por flexão Nb,Rd
- Determinação automática do momento elástico crítico ideal Mcr para cada barra ou conjunto de barras em todas as posições x de acordo com o método dos valores próprios ou por comparação dos diagramas de momentos. Da parte do utilizador, só é necessário definir os apoios laterais intermédios.
- Dimensionamento de barras de secção variável, secção assimétrica ou de conjuntos de barras pelo método geral segundo EN 1993-1-1, 6.3.4
- Quando aplicado o método geral segundo 6.3.4, opcionalmente pode ser aplicada a "curva de encurvadura por flexão torção europeia" segundo Naumer, Strohmann, Ungermann, Sedlacek (Stahlbau 77 [2008], p. 748–761)
- Consideração da restrição à rotação (por exemplo, através de chapas perfiladas e madres)
- Consideração opcional de painéis de corte (por exemplo de chapas perfiladas e contraventamentos)
- Extensão de módulo RF-/STEEL Warping Torsion (é necessário uma licença) para a análises de estabilidade de acordo com a teoria de segunda ordem como verificação de tensões inclusive consideração de 7 graus de liberdade (empenamento)
- Extensão de módulo RF-/STEEL Plasticity (é necessário uma licença) para análises plásticas de secções de acordo com o método dos esforços internos parciais (PIFM) e o método Simplex para secções gerais (em conjunto com a extensão de módulo RF-/STEEL Warping Torsion é possível efetuar o dimensionamento plástico de acordo com uma análise de segunda ordem)
- Extensão de módulo RF-/STEEL Cold-Formed Sections (é necessário um a licença) para verificação dos estados limite último e de utilização de barras de aço formadas a frio de acordo com as normas EN 1993-1-3 e EN 1993-1-5
- Dimensionamento de estado limite último: opção para selecionar entre situação de dimensionamento fundamental e acidental para cada caso de carga, combinação de cargas ou combinação de resultados
- Dimensionamento do estado limite de utilização: opção para selecionar entre situação de dimensionamento frequente, quase-permanente ou característica para cada caso de carga, combinação de cargas ou combinação de resultados
- Possibilidade de efetuar verificações à tração com superfícies líquidas definíveis para o início e o fim de barras
- Verificação de secções soldadas
- Cálculo opcional de áreas de empenamento para apoios de nós em conjuntos de barras

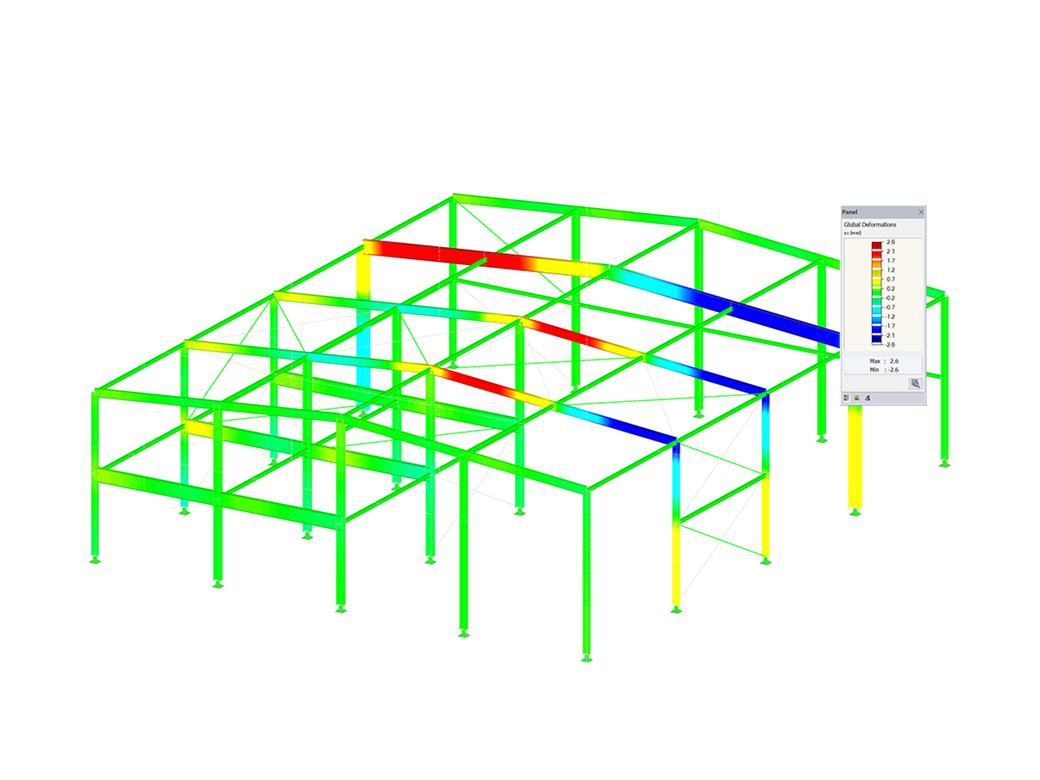

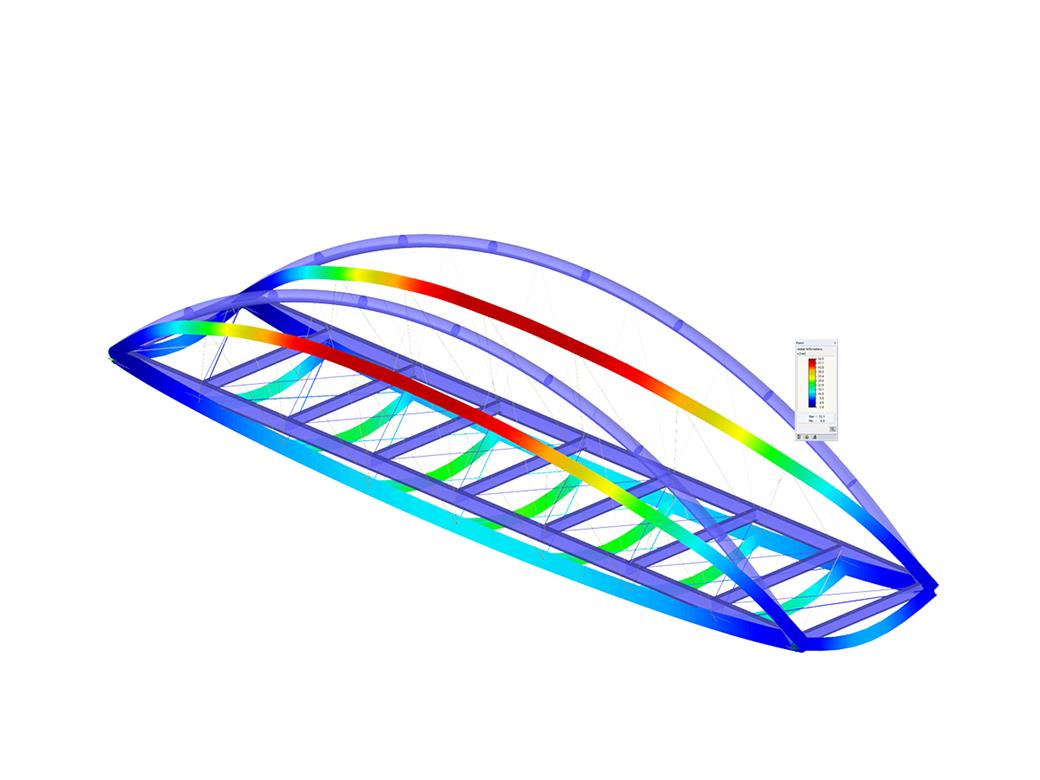

- Gráfico das relações de cálculo na secção e no modelo RFEM/RSTAB
- Apresentação dos esforços internos determinantes
- Opções de filtragem para resultados gráficos no RFEM/RSTAB
- Representação da relações de cálculo e classes de secções
- Escalas de cores nas tabelas de resultados
- Otimização automática das secções
- Opções de transferência de secções otimizadas para o RFEM/RSTAB
- Lista de peças e determinação de massas
- Exportação direta de dados para o MS Excel
- Relatório de impressão preparado para os engenheiros de obra
- Curva de temperatura pode ser introduzida no relatório
RF-STEEL EC3 | Entradas
As secções definidas no RFEM/RSTAB são automaticamente importadas pelo módulo. O dimensionamento em RF-/STEEL EC3 pode ser efetuado para secções de parede fina. O programa determina qual o método de dimensionamento mais eficiente em conformidade com a norma.
O RF-/STEEL EC3 pode ter em consideração diversas ações para a verificação do estado limite último. O utilizador pode escolher entre as fórmulas de interação mencionadas na norma.
De acordo com o Eurocódigo 3, o programa divide as secções que quer verificar em classes de 1 a 4. Desta forma, o módulo pode determinar a limitação da capacidade de resistência e rotação devido a encurvadura local para partes da secção. Além disso, o RF-STEEL EC3 determina a razão (c/t) dos elementos de secção sujeitos a compressão, classificando as secções de forma completamente automática.
Nas análises de estabilidade, pode decidir para cada barra ou conjunto de barras se ocorre a possibilidade de encurvadura por flexão na direção y e/ou z. Além disso, pode também definir apoios laterais adicionais. O RF-/STEEL EC3 determina automaticamente a esbelteza e a carga crítica de encurvadura elástica a partir das condições de fronteira. Para a verificação da encurvadura lateral por flexão-torção, o programa define também automaticamente o momento elástico crítico ideal necessário, o qual também pode ser definido manualmente. Mesmo o ponto de aplicação da carga de cargas transversais, o qual influência a resistência à torção, pode ser considerado através da configuração nos detalhes. Além disso, podem ter em consideração as restrições à rotação (por exemplo, chapas trapezoidais e madres).
Na construção moderna, com secções transversais cada vez mais esbeltas, o estado limite de utilização representa um fator importante no cálculo estrutural. Para tal, no RF-/STEEL EC3 é possível atribuir individualmente casos de carga, combinações de cargas e combinações de resultados às diferentes situações de dimensionamento. Os correspondentes valores limite estão predefinidos no anexo nacional, mas podem sempre ser alterados. O módulo permite definir comprimentos de referência e contra-flechas e considerá-las na verificação.
RF-STEEL EC3 | Dimensionamento
Ao dimensionar cargas devido a tração, compressão, flexão e corte, o RF-/TOWER Design compara os valores de cálculo da capacidade de carga máxima com os valores de cálculo das ações.
No caso de componentes estruturais serem submetidos simultaneamente à flexão e à compressão, é efetuada uma interação. No RF-/STEEL EC3, pode determinar os coeficientes de acordo com o método 1 (anexo A) ou o método 2 (anexo B).
Para a verificação da encurvadura por flexão, não é necessária a introdução do grau de esbelteza nem da carga de encurvadura crítica elástica do caso de encurvadura determinante O módulo calcula automaticamente todos os coeficientes necessários para o valor de cálculo da resistência à flexão. O RF-STEEL EC3 determina o momento elástico crítico para encurvadura lateral por flexão-torção para cada barra em cada posição x da secção. O utilizador só necessita de introduzir os dados dos apoios laterais intermédios, se necessário, para as barras/conjuntos de barras individuais que podem ser definidos numa das janelas de entrada.
Se forem selecionadas barras para o dimensionamento da proteção contra incêndio no RF-/STEEL EC3, aparece uma janela de entrada extra, na qual pode definir parâmetros adicionais, tais como um tipo de revestimento ou revestimento. Como configurações globais, podem ser definidos o tempo de duração da resistência ao fogo, assim como a curva de temperatura e outros coeficientes. No relatório de impressão, são listados em tabelas os resultados intermédios e o resultado final da verificação da resistência ao fogo. Além disso, é possível imprimir a curva de temperatura no relatório.
RF-STEEL EC3 | Resultados
Os resultados são apresentados ordenados por casos de carga, secções, barras, conjuntos de barras ou posições x em janelas de saída bem organizadas. Para obter informações detalhadas sobre as verificações realizadas, selecione a linha da tabela correspondente.
Todas as propriedades de material e secção, esforços internos de cálculo e os coeficientes de verificação são representados claramente em janelas de resultados. Além disso, é possível visualizar graficamente a distribuição de esforços internos em todas as posições x numa janela separada.
As listas de partes por barras/conjuntos de barras para os tipos de secções individuais completam a representação detalhada e estruturada dos resultados. Para imprimir os dados de entrada e os resultados, pode utilizar o relatório de impressão global no RFEM/RSTAB.
Para o processamento adicional de dados, é possível exportar todas as tabelas para MS Excel.
