Módulo adicional para RFEM 5
RF-STEEL EC3

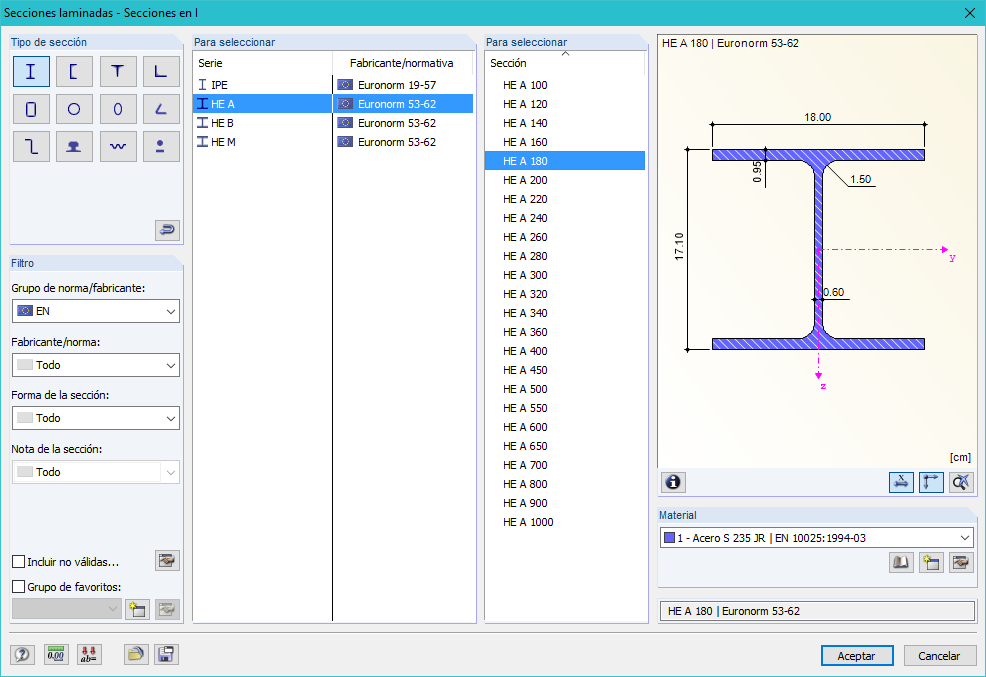

• Importación de materiales, secciones y esfuerzos internos desde RFEM/RSTAB
• Cálculo de secciones de pared delgada de acero según EN 1993‑1‑1: 2005 y EN 1993‑1‑5: 2006
• Clasificación automática de secciones según EN 1993-1-1: 2005 + AC: 2009, Cl. 5.5.2, y EN 1993-1-5: 2006, Cl. 4.4 (clase de sección transversal 4), con determinación opcional de anchuras eficaces según el anexo E para tensiones bajo fy
• Integración de parámetros para los siguientes Anejos Nacionales:
• DIN EN 1993-1-1/NA:2015-08 (Alemania)
• ÖNORM B 1993-1-1:2007-02 (Austria)
• NBN EN 1993-1-1/ANB:2010-12 (Bélgica)
• BDS EN 1993-1-1/NA:2008 (Bulgaria)
• DS/EN 1993-1-1 DK NA:2015 (Dinamarca)
• SFS EN 1993-1-1/NA:2005 (Finlandia)
• NF EN 1993-1-1/NA:2007-05 (Francia)
• ELOT EN 1993-1-1 (Grecia)
• UNI EN 1993-1-1/NA:2008 (Italia)
• LST EN 1993-1-1/NA:2009-04 (Lituania)
• LU EN 1993-1-1: 2005/AN-LU:2011 (Luxemburgo)
• MS EN 1993-1-1/NA:2010 (Malasia)
• NEN EN 1993-1-1/NA:2011-12 (Países Bajos)
• NS EN 1993-1-1/NA:2008-02 (Noruega)
• PN EN 1993-1-1/NA:2006-06 (Polonia)
• NP EN 1993-1-1/NA:2010-03 (Portugal)
• SR EN 1993-1-1/NB:2008-04 (Rumania)
• SS EN 1993-1-1/NA:2011-04 (Suecia)
• SS EN 1993-1-1/NA:2010 (Singapur)
• STN EN 1993-1-1/NA:2007-12 (Eslovaquia)
• SIST EN 1993-1-1/A101:2006-03 (Eslovenia)
• UNE EN 1993-1-1/NA:2013-02 (España)
• CSN EN 1993-1-1/NA:2007-05 (República Checa)
• BS EN 1993-1-1/NA:2008-12 (Reino Unido)
• CYS EN 1993-1-1/NA:2009-03 (Chipre)
• Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando valores límite y parámetros definidos por el usuario.
• Cálculo automático para todos los coeficientes necesarios para el valor de cálculo de la resistencia al pandeo por flexión Nb,Rd.
• Determinación automática del momento crítico elástico ideal Mcr para cada barra o conjunto de barras en cada ubicación en x según el método de valores propios o al comparar diagramas de momentos. Sólo tiene que definir los apoyos laterales intermedios.
• Cálculo de barras de sección variable, secciones asimétricas o conjuntos de barras según el método general descrito en EN 1993-1-1, cap. 6.3.4.
• En el caso del método general según el capítulo 6.3.4, la aplicación opcional de la "curva de pandeo europea" según Naumes, Strohmann, Ungermann, Sedlacek (Stahlbau 77 (2008), p. 748‑761)
• Se pueden tener en cuenta las coacciones al giro (láminas trapezoidales y correas)
• Consideración opcional de paneles a cortante (por ejemplo, láminas trapezoidales y arriostramientos)
• Con el módulo de ampliación RF-/STEEL Warping Torsion (se necesita la licencia) se permite el análisis de estabilidad según la teoría de segundo orden y el análisis de tensiones, incluyendo la consideración del 7° grado de libertad (alabeo)
• La ampliación del módulo RF-/STEEL Plasticity (necesita la licencia) para el análisis plástico de secciones según el método de los esfuerzos internos parciales (PIFM) y el método Simplex para secciones generales (en relación con la ampliación del módulo RF-/STEEL Warping Torsion, se puede realizar el cálculo plástico según el análisis de segundo orden)
• El módulo de ampliación RF-/STEEL Cold-Formed Sections (necesita la licencia) para cálculos del estado límite último y de servicio para barras de acero conformadas en frío según las normas EN 1993-1-3 y EN 1993-1-5
• Cálculo del ELU: selección de las situaciones de proyecto fundamentales o accidentales para cada caso de carga, combinación de cargas o de resultados
• Cálculo del ELS: selección de situaciones de proyecto características, frecuentes o cuasipermanentes para cada caso de carga, combinación de cargas o combinación de resultados
• Análisis de tracción con áreas de sección netas para el inicio y final de la barra
• Cálculo de soldaduras de secciones soldadas
• Cálculo opcional del muelle de alabeo para apoyos en nudo en conjuntos de barras

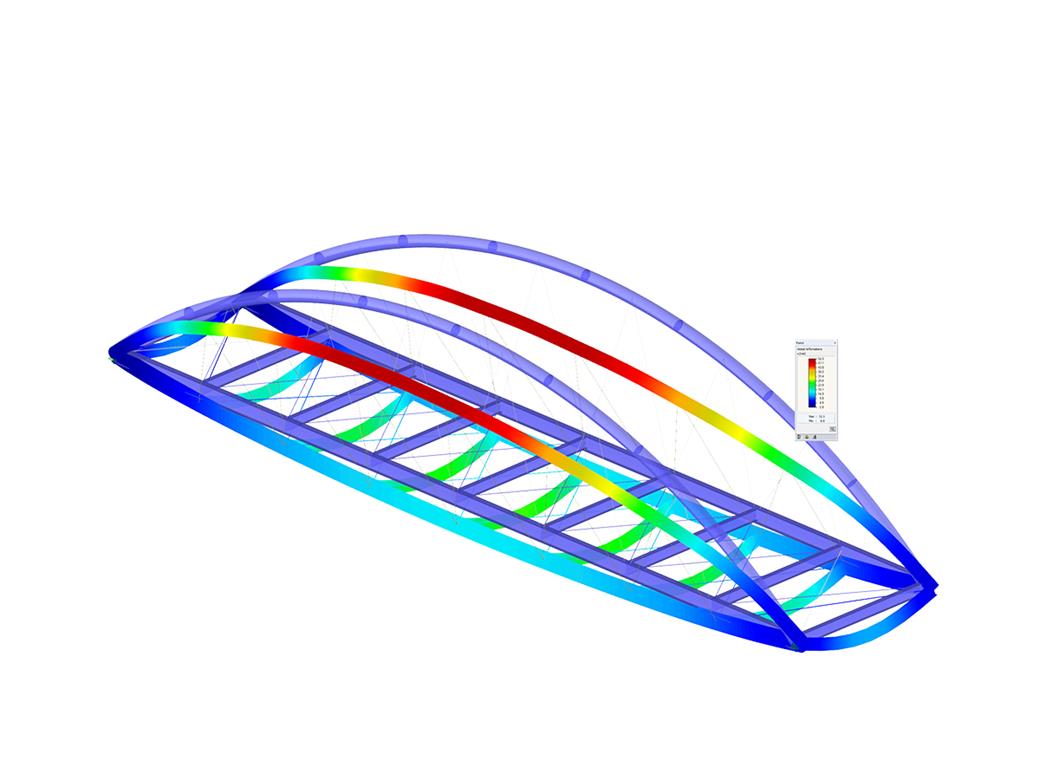

• Gráfico de las razones de tensiones en una sección y en un modelo RFEM/RSTAB
• Determinación de los esfuerzos internos determinantes
• Opciones de filtro para los resultados gráficos en RFEM/RSTAB

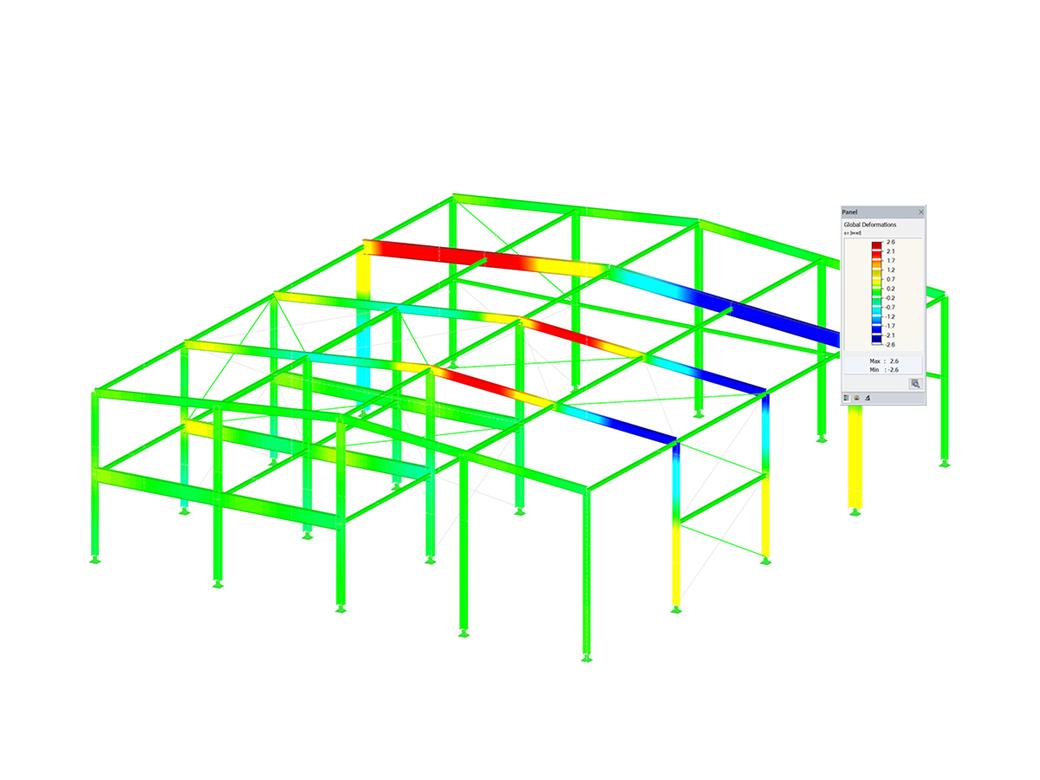

• Representación de las razones de tensiones y clases de secciones en la vista renderizada
• Escalas de color en las ventanas de resultados
• Optimización automática de la sección
• Transferencia de las secciones optimizadas a RFEM/RSTAB
• Lista de partes con estudio de las cantidades
• Exportación directa de datos a MS Excel
• Informe verificable
• Posibilidad de incluir la curva de temperatura en el informe

Al realizar el cálculo de la carga de tracción, compresión, flexión y cortante, el módulo compara los valores de cálculo de la capacidad de carga máxima con los valores de cálculo de las acciones.

Si los componentes están sujetos tanto a flexión como a compresión, el programa realiza una interacción. En RF-/STEEL EC3, puede determinar los factores según el método 1 (anexo A) o el método 2 (anexo B).

El cálculo de pandeo por flexión no requiere ni la esbeltez ni la carga de pandeo elástica crítica del caso de pandeo determinante. El módulo calcula automáticamente todos los factores necesarios para el valor de cálculo de la tensión de flexión. RF-/STEEL EC3 determina el momento crítico elástico para el pandeo lateral para cada barra en cada posición x de la sección. Si es necesario, solo necesita especificar los apoyos intermedios laterales de las barras/conjuntos de barras individuales, definibles en una de las ventanas de entrada.

Si se seleccionan barras para el cálculo de la resistencia al fuego en RF-/STEEL EC3, hay otra ventana de entrada disponible donde puede introducir parámetros adicionales, tales como: un tipo de revestimiento o revestimiento. La configuración global cubre el tiempo requerido de resistencia al fuego, la curva de temperatura y otros coeficientes. El informe incluye todos los resultados intermedios y el resultado final del cálculo de la resistencia al fuego. Además, es posible imprimir la curva de temperatura en el informe.
