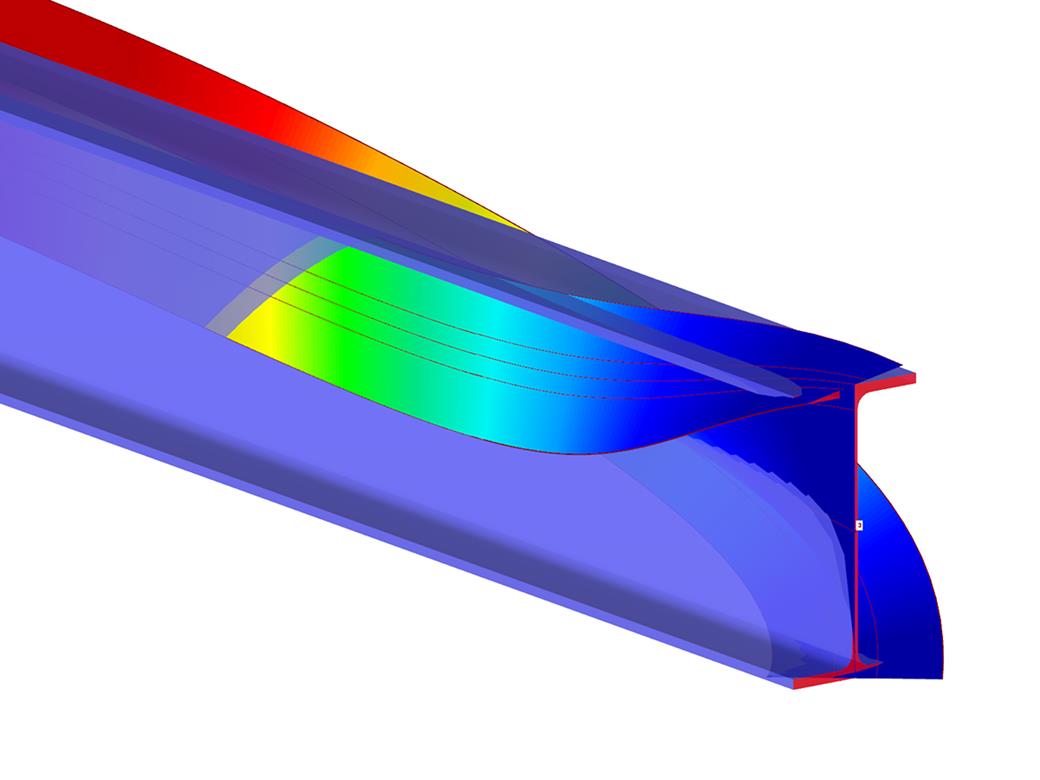

Analisi della torsione di ingobbamento del secondo ordine con 7 gradi di libertà
Totale voci: 3
.jpg?mw=1024&hash=e5bfaafe1ee81935e6016a1d264f1f7b0b51471c)

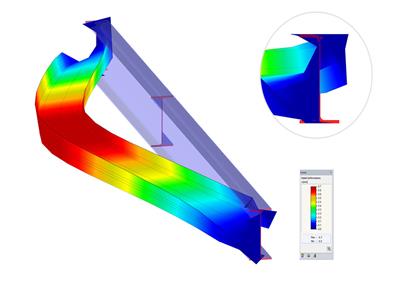

RF-/STEEL Warping Torsion | Caratteristiche
- Applicabile per aste definite come set di aste
- Risolutore separato che considera 7 direzioni di deformazione (ux, uy, uz, φx, φy, φz, ω) o 8 forze interne (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω )
- Verifica non lineare secondo l'analisi del secondo ordine
- Input di imperfezioni
- Calcolo dei coefficienti di carico critici e delle forme modali di instabilità, nonché la loro visualizzazione (incl. ingobbamento)
- Integrazione nella verifica delle aste nei moduli aggiuntivi RF-/STEEL AISC e RF-/STEEL EC3
- Disponibile per tutte le sezioni trasversali in acciaio a parete sottile
RF-/STEEL Warping Torsion | Input

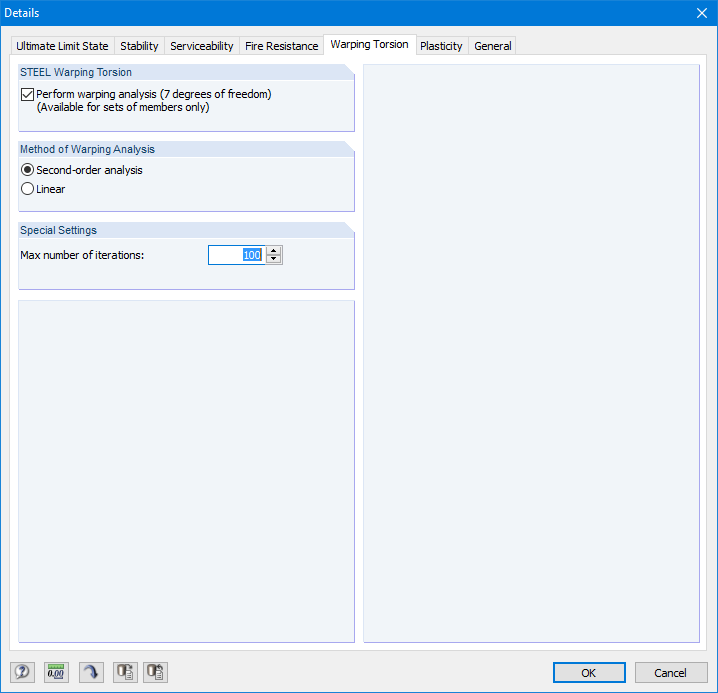

Poiché RF-/STEEL Warping Torsion è completamente integrato in RF-/STEEL AISC e RF-/STEEL EC3, i dati vengono inseriti nello stesso modo della normale verifica in questi moduli. È solo necessario selezionare l'opzione "Esegui analisi di ingobbamento" nella finestra di dialogo Dettagli, scheda Torsione di ingobbamento (vedere la figura a destra). È anche possibile definire il numero massimo di iterazioni in questa finestra di dialogo.
L'analisi della torsione di ingobbamento viene eseguita per set di aste in RF-/STEEL AISC e RF-/STEEL EC3. È possibile definire condizioni al contorno come vincoli esterni dei nodi o svincoli alle estremità delle aste.
È anche possibile specificare le imperfezioni per il calcolo non lineare.

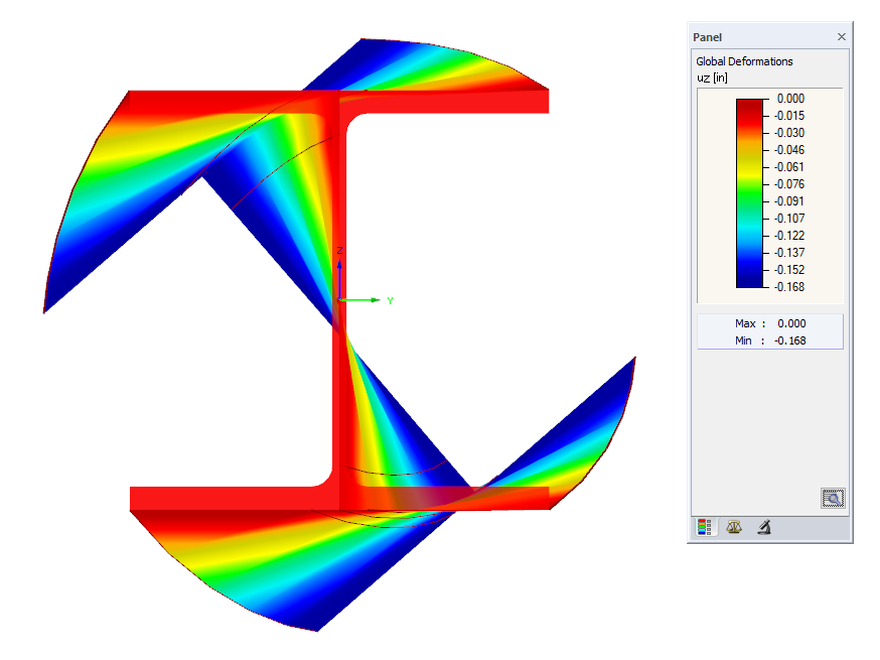

RF-/STEEL Warping Torsion | Risultati
I risultati dell'analisi della torsione di ingobbamento sono visualizzati in RF-/STEEL AISC e RF-/STEEL EC3 nel solito modo. Tra gli altri risultati, le finestre dei risultati corrispondenti includono i valori critici di ingobbamento e di torsione, le forze interne e il riepilogo del progetto.

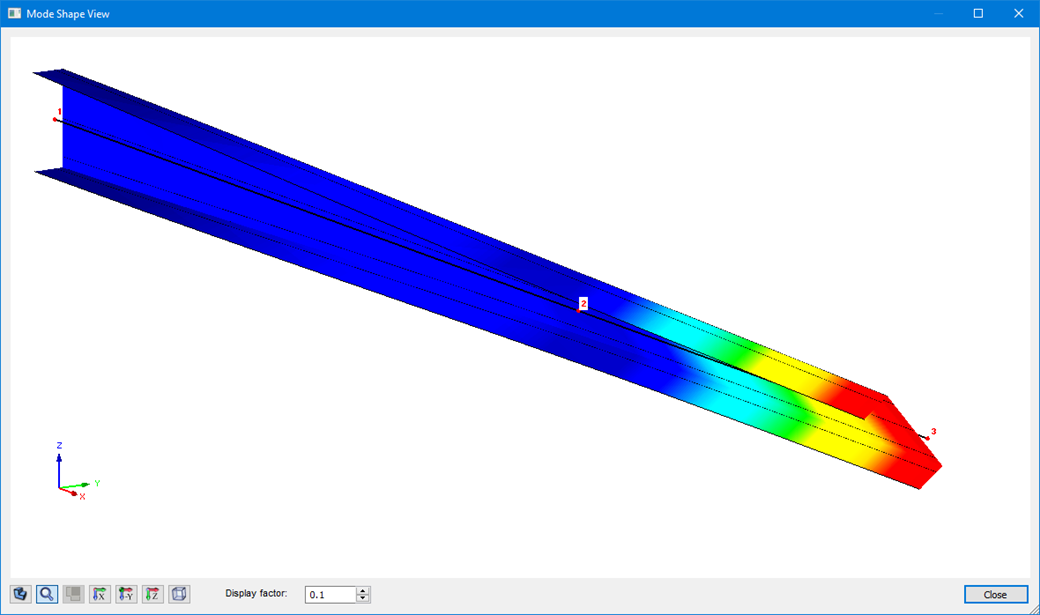

La visualizzazione grafica delle forme modali (incl. ingobbamento) consente una valutazione realistica del comportamento di instabilità.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Webshop
Configura il tuo pacchetto di programmi personalizzato e scopri tutti i prezzi online!
Calcola il tuo prezzo
Importo totale 1.660,00 USD
Il prezzo è valido per Stati Uniti.
Norme integrate per la verifica di strutture in acciaio
Norme per la verifica di strutture in acciaio
EN 1993-1-1:2005 + AC:2009 (Eurocodice 3)
EN 1993-1-3:2010 (Eurocodice 3a | profilati piegati a freddo)
SIA 263 | 2013-01 (norma svizzera)
NTC | 2018-01 (norma italiana)
BS 5950 | 2001-05 (norma britannica)
AISC 360-22 (norma USA)
AISC 360-16 (norma USA)
AISC 360-10 (norma USA)
AISC 341-22 (norma USA | terremoto)
AISC 341-16 (norma USA | terremoto)
AISI S100-16 (norma USA | profilati piegati a freddo)
IS 800 | 2007-12 (norma indiana)
GB 50017 | 2017-12 (norma cinese)
GB 50018 | 2002-09 (norma cinese | profilati piegati a freddo)
GB 51022 - 2015 (normativa cinese)
CSA S16-19 (norma canadese)
CSA S16-14 (normativa canadese)
CSA S136-16 (R2021) (norma canadese | profilati piegati a freddo)
AS 4100 | 2020-08 (norma australiana)
SP 16.13330 | 2017-02 + Rev. 1 | 2019, Rev. 2 | 2020 (norma russa)
NBR 8800 | 2008-08 (norma brasiliana)
SANS 10162-1 | 2011-05 (Normativa sudafricana)
Appendice per EN 1993-1-1
DIN EN 1993-1-1/NA:2016-04 (Germania)
ÖNORM EN 1993-1-1/NA:2015-12 (Austria)
SN EN 1993-1-1/NA:2016-07 (Svizzera)
BDS EN 1993-1-1/NA:2015-10 (Bulgaria)
BS EN 1993-1-1/NA:2016-07 (Regno Unito)
CEN EN 1993-1-1/2015-06 (Unione Europea)
CYS EN 1993-1-1/NA:2015-07 (Cipro)
CSN EN 1993-1-1/NA:2016-06 (Repubblica Ceca)
DS EN 1993-1-1/NA:2015-07 (Danimarca)
ELOT EN 1993-1-1/NA:2017-01 (Grecia)
SVE EN 1993-1-1/NA:2015-08 (Estonia)
HRN EN 1993-1-1/NA:2016-03 (Croazia)
IS I. 1993-1-1/NA:2016-03 (Irland)
ILNAS EN 1993-1-1/NA:2015-06 (Lussemburgo)
IST EN 1993-1-1/NA:2015-11 (Islanda)
LST EN 1993-1-1/NA:2017-01 (Lituania)
LVS EN 1993-1-1/NA:2015-10 (Lettonia)
MS EN 1993-1-1/NA:2010-01 (Malesia)
MSZ EN 1993-1-1/NA:2015-11 (Ungheria)
NBN EN 1993-1-1/NA:2015-07 (Belgio)
NEN EN 1993-1-1/NA:2016-12 (Paesi Bassi)
NF EN 1993-1-1/NA:2016-02 (Francia)
NP EN 1993-1-1/NA:2009-03 (Portogallo)
NS EN 1993-1-1/NA:2015-09 (Norvegia)
PN EN 1993-1-1/NA:2015-08 (Polonia)
SFS EN 1993-1-1/NA:2015-08 (Finlandia)
SIST EN 1993-1-1/NA:2016-09 (Slovenia)
RS EN 1993-1-1/NA:2016-04 (Romania)
SRPS EN 1993/NA:2021-02 (Serbia)
SS EN 1993-1-1/NA:2019-05 (Singapore)
SS EN 1993-1-1/NA:2015-06 (Svezia)
STN EN 1993-1-1/NA:2015-10 (Slovacchia)
TKP EN 1993-1-1/NA:2015-04 (Bielorussia)
UNE EN 1993-1-1/NA:2016-02 (Spagna)
UNI EN 1993-1-1/NA:2015-08 (Italia)
