Descargue el modelo de un pórtico de acero aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizó en el seminario web gratuito "Los errores de usuario más comunes con RFEM y RSTAB" presentado en la versión alemana el 28 de enero de 2021 (4 de febrero de 2021 en inglés).
Modelo utilizado en

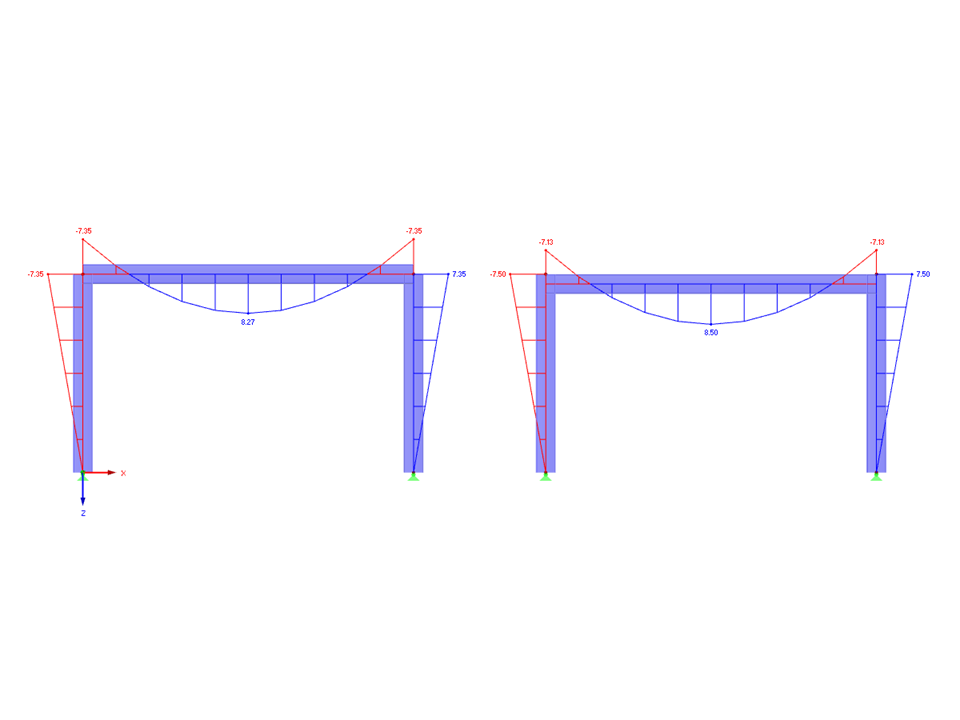

Pórtico de acero con y sin excentricidad
| Número de nudos | 8 |
| Número de líneas | 6 |
| Número de barras | 6 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.929 t |
| Dimensiones (métricas) | 12,000 x 3,000 x 0,000 m |
| Dimensiones (imperiales) | 39.37 x 9.84 x 0 feet |
