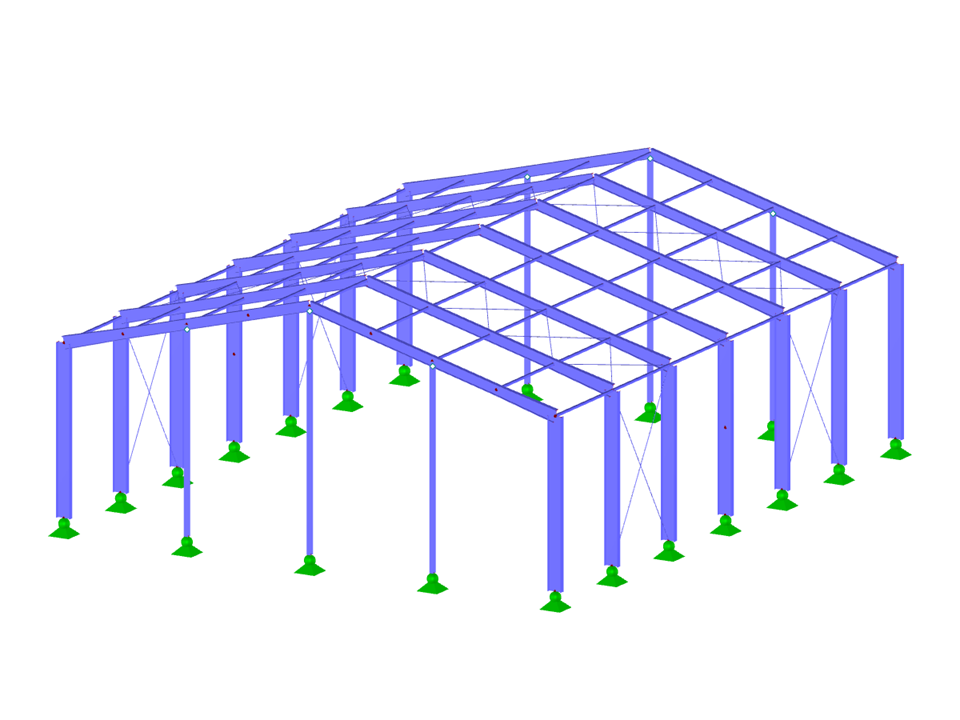

Nave de acero
  • Descripción
  • Reseñas (0)

Este modelo demuestra cómo se pueden realizar ajustes geométricos simples en un pabellón de acero 3D. Ilustra la influencia de la variación de la pendiente de la cubierta y la adaptación de la distancia entre pórticos. La representación ofrece un método práctico para visualizar cambios espaciales.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Pabellón de acero: Ajustes de geometría en 3D

Número de nudos 85
Número de líneas 172
Número de barras 172
Número de casos de carga 10
Número de combinaciones de carga 18
Número de combinaciones de resultados 2
Peso completo 19,756 t
Dimensiones (métricas) 19,531 x 23,281 x 8,902 m
Dimensiones (imperiales) 64.08 x 76.38 x 29.21 feet
Versión del programa 5.23.02

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
