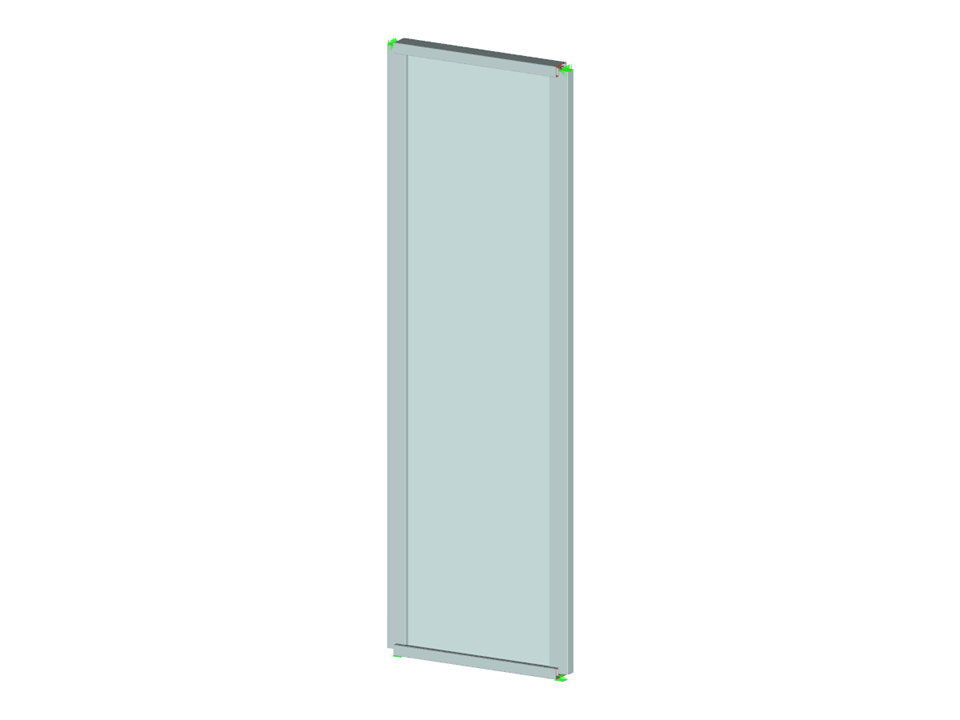

El modelo muestra un sistema estructural de vidrio integrado en un marco. Se simulan y analizan el vidrio y el marco para evaluar la funcionalidad y seguridad del sistema completo. Este modelo se enfoca en la interacción entre las estructuras basadas en el marco y los sistemas de vidrio, y se basa en procesos de análisis avanzados.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Sistema estructural de vidrio con pórtico
| Número de nudos | 4 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de superficies | 1 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 69 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 1.603 t |
| Dimensiones (métricas) | 1,176 x 0,262 x 3,310 m |
| Dimensiones (imperiales) | 3.86 x 0.86 x 10.86 feet |
| Versión del programa | 5.15.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
