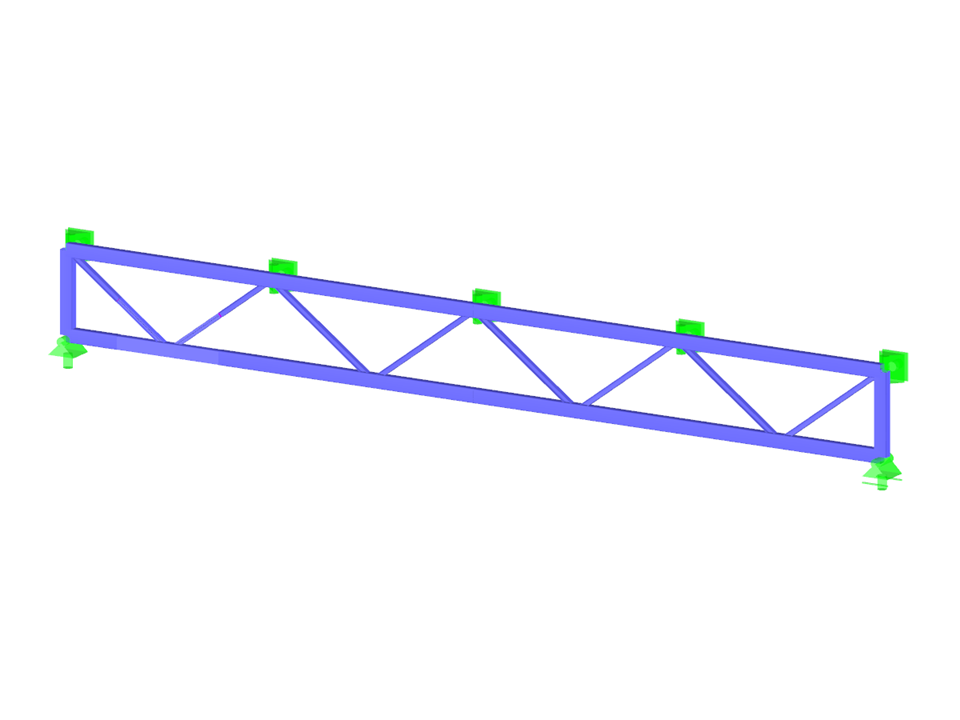

Viga de celosía de acero
Submodelos
Modelo utilizado en
Viga de celosía de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 97 |
| Número de líneas | 126 |
| Número de barras | 30 |
| Número de superficies | 54 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Peso completo | 2.188 t |
| Dimensiones (métricas) | 16,100 x 0,344 x 1,772 m |
| Dimensiones (imperiales) | 52.82 x 1.13 x 5.81 feet |
| Versión del programa | 5.01.00 |
