Respuesta:

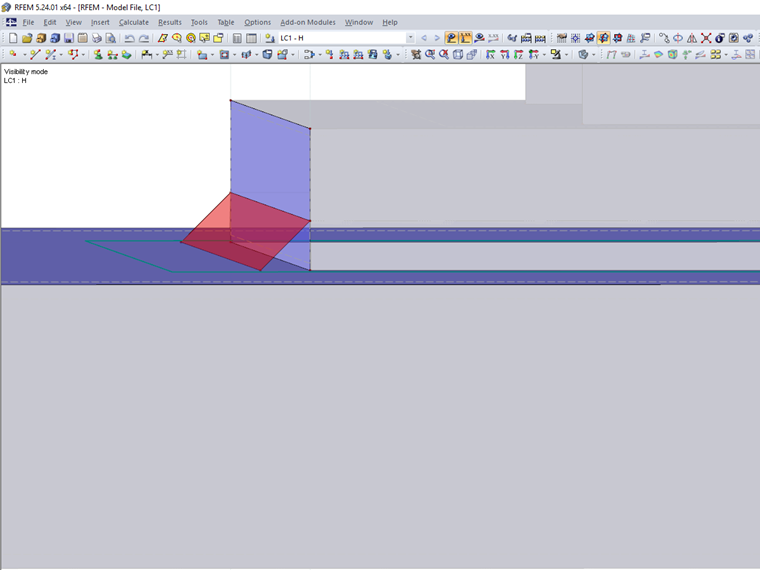

Para modelar una soldadura o una soldadura en ángulo, la mejor manera es usar una superficie. En este caso, el espesor de la superficie es igual al espesor de la soldadura.
Preguntas frecuentes (FAQ)
Pregunta
¿Cómo puedo modelar una soldadura, por ejemplo, como una soldadura en ángulo?
