Risposta:

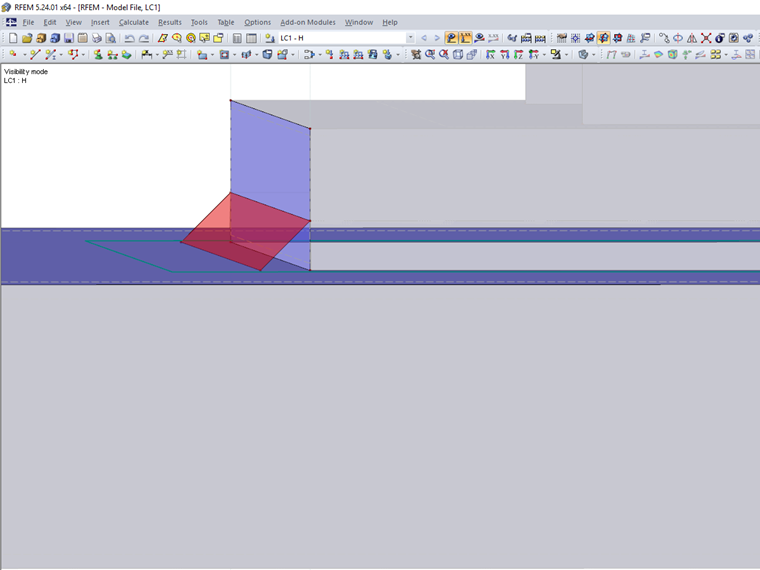

Per modellare una saldatura d'angolo, il modo migliore è utilizzare una superficie. In questo caso, lo spessore della superficie è uguale allo spessore della saldatura.
Domanda
Come posso modellare una saldatura, ad esempio, come una saldatura d'angolo?
