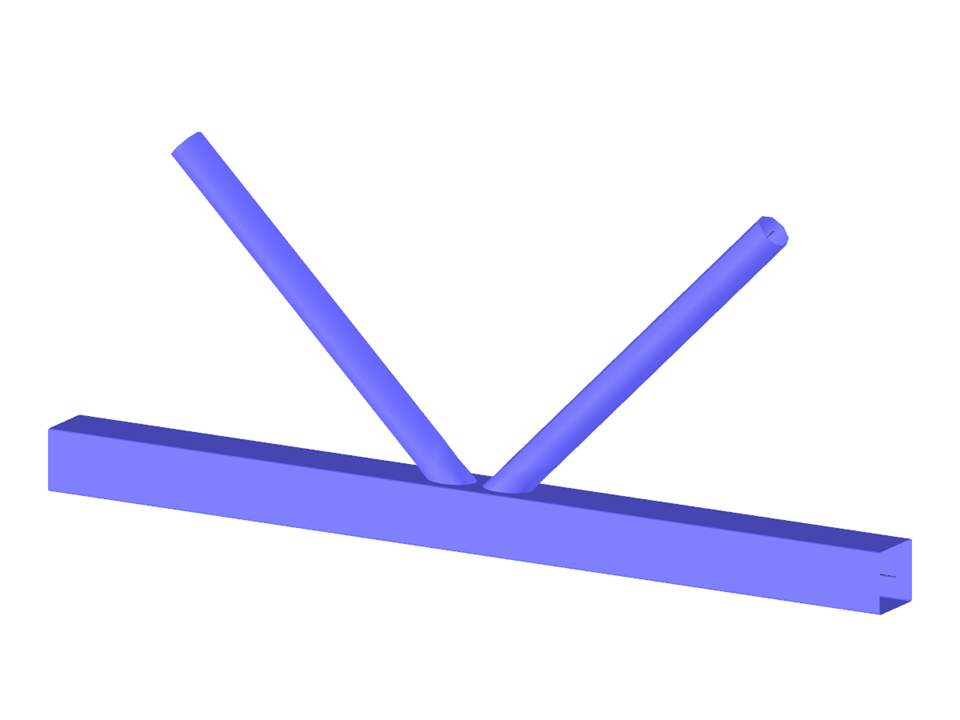

Conexión de la viga de celosía de acero
Número de nudos | 45 |
Número de líneas | 36 |
Número de barras | 3 |
Número de superficies | 19 |
Número de casos de carga | 1 |
Peso completo | 0.077 t |
Dimensiones (métricas) | 2,401 x 0,536 x 1,111 m |
Dimensiones (imperiales) | 7.88 x 1.76 x 3.65 feet |
Versión del programa | 5.01.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
![Mostrar partes no seleccionadas en modo transparente](/es/webimage/010289/469020/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Los módulos adicionales RF-/JOINTS están equipados con una ventana gráfica que muestra todos los componentes estructurales de la conexión. Allí, puede usar las funciones del ratón conocidas de RFEM y RSTAB para hacer zoom, mover o girar la vista.
![Introducción del área de la sección neta en el módulo adicional](/es/webimage/015029/2959847/1_Input_of_net_section_area.png?mw=512&hash=b014a12787f79975ebbe993d41cff431b7e73d1b)
Beim Anschluss zugbeanspruchter Bauteile mit Schraubverbindungen muss die Querschnittsschwächung durch die Schraubenlöcher beim Tragfähigkeitsnachweis berücksichtigt werden. Im folgenden Beitrag wird beschrieben, wie der Nachweis der Zugtragfähigkeit nach DIN EN 1993-1-1 mit der Nettoquerschnittsfläche des Zugstabes im Zusatzmodul RF-/STAHL EC3 geführt werden kann.
![Opciones de entrada para la conexión de la sección hueca](/es/webimage/010445/2954987/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
En el módulo adicional RF-/HSS, es posible analizar uniones (conexiones) para nudos en donde se unan perfiles huecos. RF-/HOHLPROF führt die Tragsicherheitsnachweise nach EN 1993-1-8:2005.
![Estructura con cimentación con pernos de anclaje](/es/webimage/014960/2982134/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Las clases de pernos dadas aquí son 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. La nota para esta tabla declara que el Anejo Nacional puede excluir algunas clases de pernos. Para el AN de Alemania, estas son las clases de perno 4.8, 5.8 y 6.8.
![Complemento "Uniones de acero para RFEM 6" | Biblioteca de componentes](/es/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
![Característica 002820 | Deformación plástica límite para soldaduras](/es/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
![Componente "Placa base"](/es/webimage/050345/3937623/Componente_Placa_base.png?mw=512&hash=971d7e0d9255d678d2c64dbbf666c7973c529010)
El componente "Placa base" le permite diseñar conexiones con placa base con anclajes empotrados. En este caso, se analizan las placas, soldaduras, anclajes y la interacción acero-hormigón.
![Característica 002807 | Visualización en 3D de los resultados del método de las bandas finitas (FSM)](/es/webimage/049281/3885885/1_es.png?mw=512&hash=3b8e346e6eb04551da1439ecf42d1cf049a8dc4d)
En el cuadro de diálogo "Editar sección", puede mostrar las formas de pandeo del método de las bandas finitas (FSM) como un gráfico en 3D.
