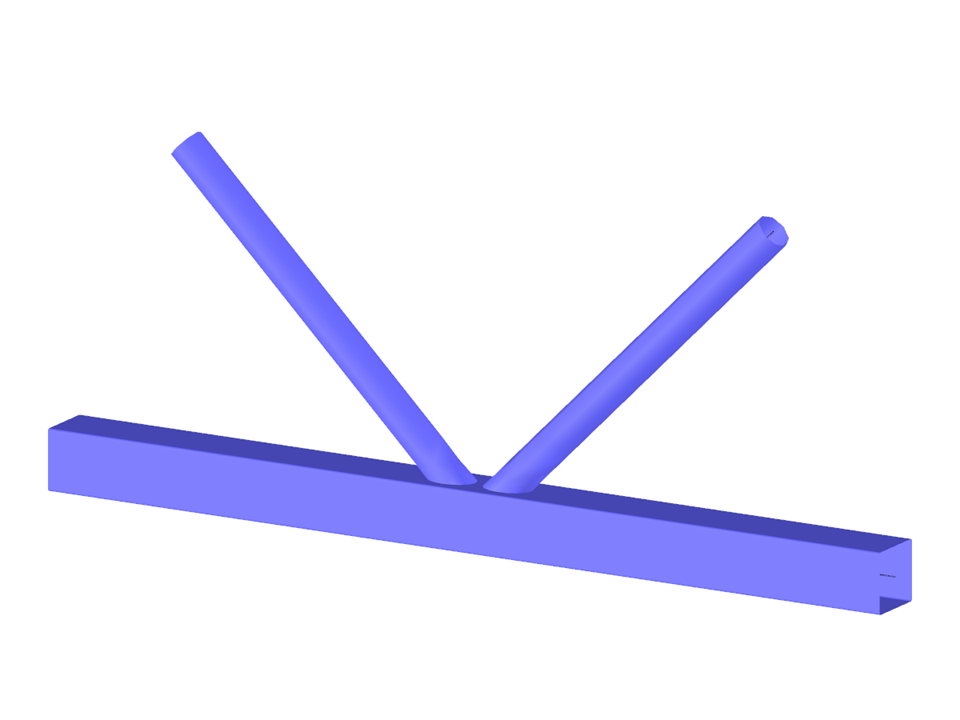

Połączenie stalowej belki kratowej
| Liczba węzłów | 45 |
| Liczba linii | 36 |
| Liczba prętów | 3 |
| Liczba powierzchni | 19 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,077 t |
| Wymiary (metryczne) | 2,401 x 0,536 x 1,111 m |
| Wymiary (imperialne) | 7.88 x 1.76 x 3.65 feet |
| Wersja programu | 5.01.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Baza informacji
Długość: 00:00:23 min
Długość: 00:01:23 min
Długość: 00:00:28 min
Długość: 00:01:15 min
Baza informacji
Długość: 00:00:24 min
Długość: 00:00:09 min
Baza informacji
Długość: 00:00:26 min
Baza informacji
Długość: 00:01:06 min
Długość: 00:01:53 min
Moduły dodatkowe RF-/JOINTS są wyposażone w okno graficzne, w którym wyświetlane są wszystkie elementy konstrukcyjne połączenia. Za pomocą funkcji myszy znanych z programów RFEM i RSTAB można powiększać, przesuwać lub obracać widok.
Beim Anschluss zugbeanspruchter Bauteile mit Schraubverbindungen muss die Querschnittsschwächung durch die Schraubenlöcher beim Tragfähigkeitsnachweis berücksichtigt werden. Im folgenden Beitrag wird beschrieben, wie der Nachweis der Zugtragfähigkeit nach DIN EN 1993-1-1 mit der Nettoquerschnittsfläche des Zugstabes im Zusatzmodul RF-/STAHL EC3 geführt werden kann.
Mit dem Zusatzmodul RF-/HOHLPROF lassen sich Verbindungen für Knoten untersuchen, an denen Hohlprofile anschließen. RF-/HOHLPROF führt die Tragsicherheitsnachweise nach EN 1993-1-8:2005.
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Die vorhandenen Schraubenklassen sind hier mit 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9 angegeben. Als Anmerkung wird genannt, dass der jeweilige Nationale Anhang bestimmte Schraubenklassen ausschließen darf. Für den NA von Deutschland sind dies die Schraubenklassen 4.8, 5.8 und 6.8.
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z dużą liczbą połączeń między programami, w tym szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
Komponent "Płyta podstawy" umożliwia wymiarowanie połączeń z płytą podstawy za pomocą kotew zabetonowanych. Analizie poddawane są płyty, spoiny, zakotwienia oraz interakcja stal - beton.
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
W jaki sposób mogę modelować i projektować ogólne połączenia śrubowe z elementami powierzchniowymi i bryłowymi w programie RFEM?
W jaki sposób mogę dodatkowo zamodelować spoiny pod kątem połączenia dwóch powierzchni za pomocą bryły kontaktowej?
Chciałbym wykorzystać zwolnienia powierzchniowe do zamodelowania połączenia śrubowego, które może przenosić tylko naprężenia ściskające od podpory. Niestety nie mogę tego zrobić, ponieważ mój model jest zawsze niestabilny. Czy istnieje model jako szablon?
Czy modele i prezentacje z Info Day 2017 są dostępne bezpłatnie i czy mogą Państwo je do mnie przesłać?
Czy modele i prezentacje z Info Day 2015 są dostępne bezpłatnie i czy mogą Państwo je do mnie przesłać?
Jak wyświetlić naprężenia kontaktowe na bryle kontaktowej?
