AGICEA, Orange, Francia
www.agicea-bureau-etudes.fr

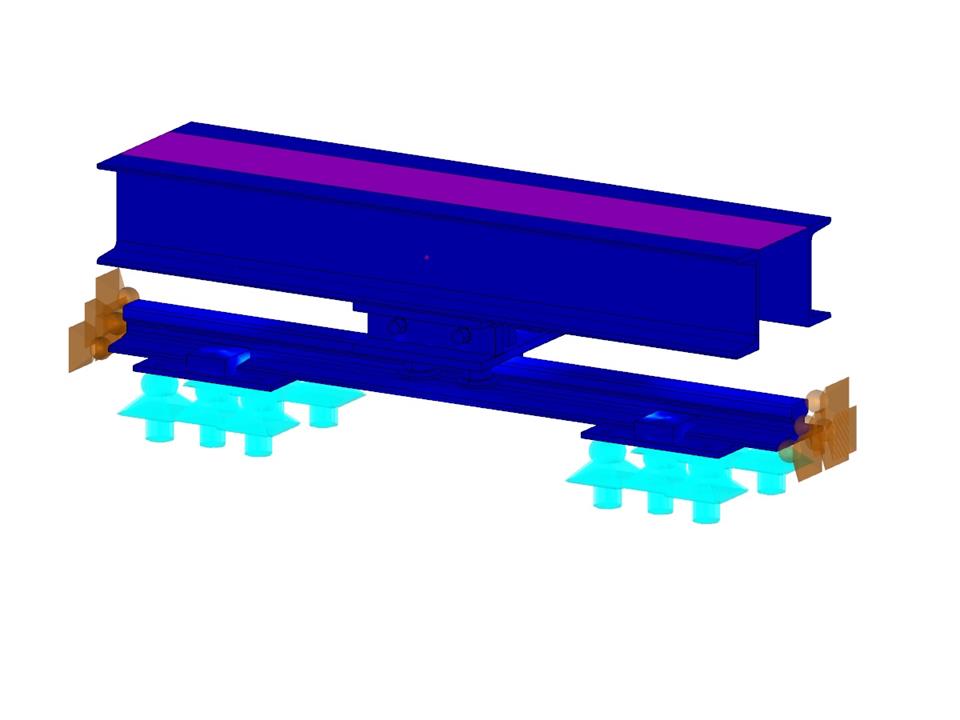

El modelo de raíl con tensiones Sigma-X (© AGICEA)
Diseño de sistemas de desplazamiento mecánico
Número de nudos | 994 |
Número de líneas | 789 |
Número de barras | 17 |
Número de superficies | 345 |
Número de sólidos | 33 |
Número de casos de carga | 2 |
Número de combinaciones de carga | 1 |
Peso completo | 0.080 t |
Dimensiones (métricas) | 1,324 x 0,455 x 0,479 m |
Dimensiones (imperiales) | 4.34 x 1.49 x 1.57 feet |
Versión del programa | 5.22.02 |
