Cílem tohoto projektu bylo ověřit tahovou únosnost dvojitého kolejnicového mechanického posuvného systému v areálu vodní elektrárny.
AGICEA, Orange, Francie
www.agicea-bureau-etudes.fr

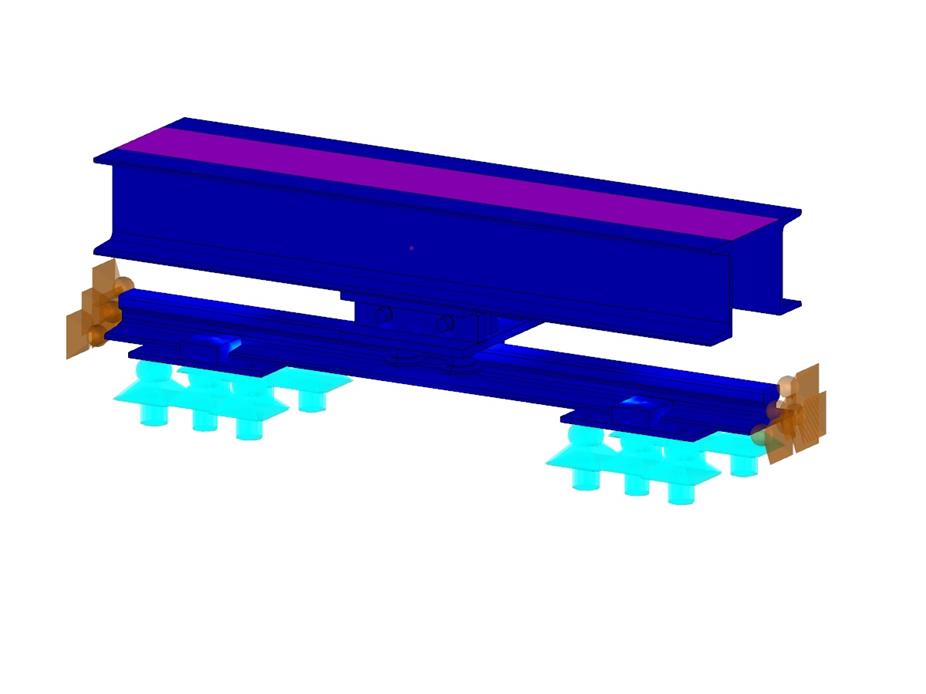

Napětí Sigma-X na kolejnicovém systému (© AGICEA)
AGICEA, Orange, Francie
www.agicea-bureau-etudes.fr
Napětí Sigma-X na kolejnicovém systému (© AGICEA)
Návrh mechanického posunovacího systému
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 994 |
| Počet linií | 789 |
| Počet prutů | 17 |
| Počet ploch | 345 |
| Počet těles | 33 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 1 |
| Celková hmotnost | 0,080 t |
| Rozměry (metrické) | 1,324 x 0,455 x 0,479 m |
| Rozměry (imperiální) | 4.34 x 1.49 x 1.57 feet |
| Verze programu | 5.22.02 |
