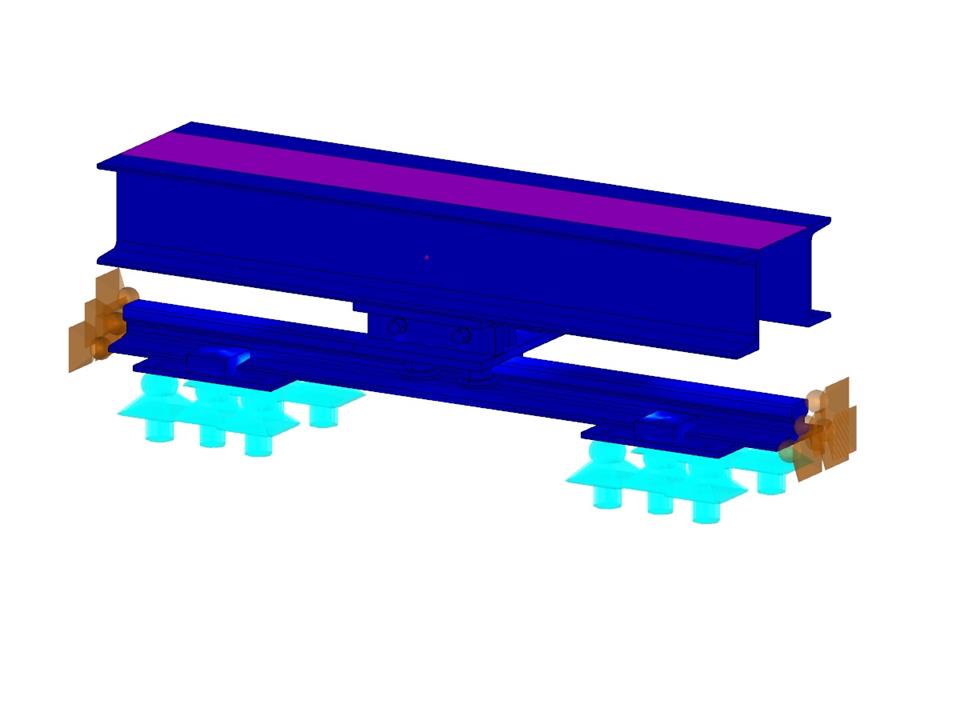

Модель рельсовой системы с напряжениями Sigma-X (© AGICEA)
Расчет системы механического перемещения
Количество узлов | 994 |
Количество линий | 789 |
Количество стержней | 17 |
Количество поверхностей | 345 |
Количество тел | 33 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 1 |
Общий вес | 0,080 t |
Размеры (метрические) | 1,324 x 0,455 x 0,479 m |
Размеры (имперские) | 4.34 x 1.49 x 1.57 feet |
Версия программы | 5.22.02 |
