Debido a que el mercado de la ingeniería geotérmica continúa creciendo, la empresa BAUER Maschinen GmbH desarrolló una nueva torre de perforación profunda que fue utilizada por Ing.-Büro H.‑U. Möller, cliente de Dlubal Software, de Minden, Alemania. El sistema se utiliza para realizar perforaciones alcanzando una profundidad de 7.000 m en el área de la energía geotérmica, petróleo o gas.
Además, es posible ampliar los agujeros existentes utilizando una tecnología moderna de perforación. La torre de perforación se fabrica en Alemania y se distribuye en todo el mundo.
Ing.- Büro H.-U. Möller Minden, Alemania
www.hum-minden.de

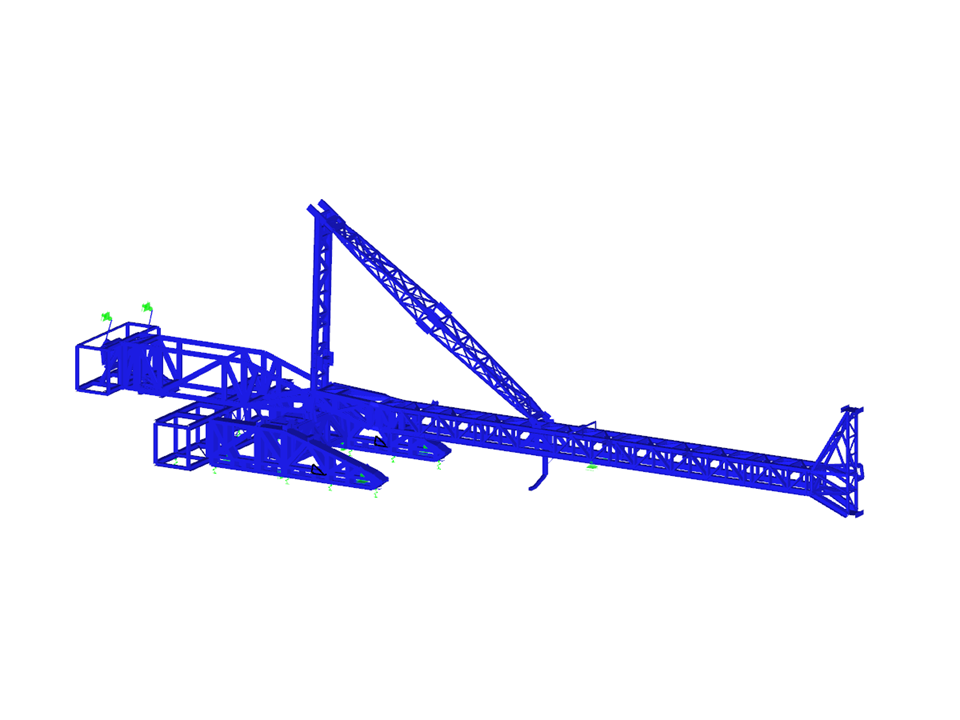

Modelo deformado y no deformado de una torre de perforación profunda en RSTAB (© IB H. - U. Möller)
Además, es posible ampliar los agujeros existentes utilizando una tecnología moderna de perforación. La torre de perforación se fabrica en Alemania y se distribuye en todo el mundo.
Ing.- Büro H.-U. Möller Minden, Alemania
www.hum-minden.de
Modelo deformado y no deformado de una torre de perforación profunda en RSTAB (© IB H. - U. Möller)
Plataforma de perforación profunda
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 591 |
| Número de barras | 1168 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 4 |
| Peso completo | 171.020 t |
| Dimensiones (métricas) | 50,275 x 12,000 x 15,477 m |
| Dimensiones (imperiales) | 164.94 x 39.37 x 50.78 feet |
| Versión del programa | 7.04.46 |
