Protože trh s geotermální energií neustále roste, vyvinula německá firma BAUER Maschinen GmbH nové zařízení pro hlubinné vrty a pověřila statickými výpočty zákazníka firmy Dlubal, projekční kancelář Ing.-Büro H.-U. Möller z Mindenu v Německu. Vrtná souprava se používá pro vrty sahající až do hloubky 7 000 m v oblastech geotermální energie, ropy nebo zemního plynu.
Kromě toho lze rozšiřovat stávající vrty za použití moderní vrtací technologie. Vrtací zařízení se vyrábí v Německu a je distribuováno po celém světě.
Ing.- Büro H.-U. Minden, Německo
www.hum-minden.de

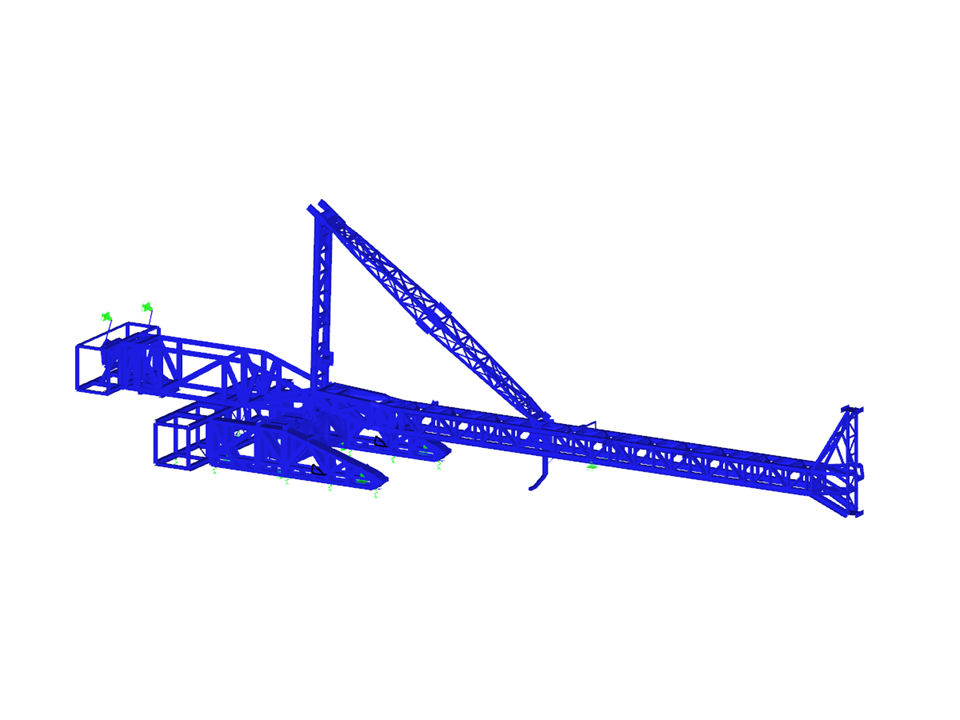

Deformovaný a nedeformovaný model vrtné soupravy v programu RSTAB (© IB H. - U. Möller)
Kromě toho lze rozšiřovat stávající vrty za použití moderní vrtací technologie. Vrtací zařízení se vyrábí v Německu a je distribuováno po celém světě.
Ing.- Büro H.-U. Minden, Německo
www.hum-minden.de
Deformovaný a nedeformovaný model vrtné soupravy v programu RSTAB (© IB H. - U. Möller)
Zařízení pro hlubinné vrtání
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 591 |
| Počet prutů | 1168 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 4 |
| Celková hmotnost | 171,020 t |
| Rozměry (metrické) | 50,275 x 12,000 x 15,477 m |
| Rozměry (imperiální) | 164.94 x 39.37 x 50.78 feet |
| Verze programu | 7.04.46 |
