En junio de 2013, se inauguró en Klagenfurt am Wörthersee, Austria, la torre mirador de madera más alta del mundo. Incluyendo la parte superior, la torre tiene 100 metros de altura. Tiene una plataforma cerrada y tres plataformas accesibles gratuitas que ofrecen una vista impresionante de la región de Alpe Adria y el paisaje lacustre de Carintia.
La forma en espiral elegida por los arquitectos austríacos Klaura + Kaden simboliza el crecimiento y el desarrollo.
Otro punto destacado de la torre es el tobogán cubierto más alto de Europa con una altura de casi 52 m. Está construido dentro de la estructura. Los viajeros pueden alcanzar una velocidad de hasta 25 km/h.
El análisis estructural de esta construcción extraordinaria fue creado por la oficina de ingeniería LACKNER + RAML utilizando RSTAB.
LACKNER + RAML Ziviltechniker - GmbH
Villach, Austria
vitrag.eu

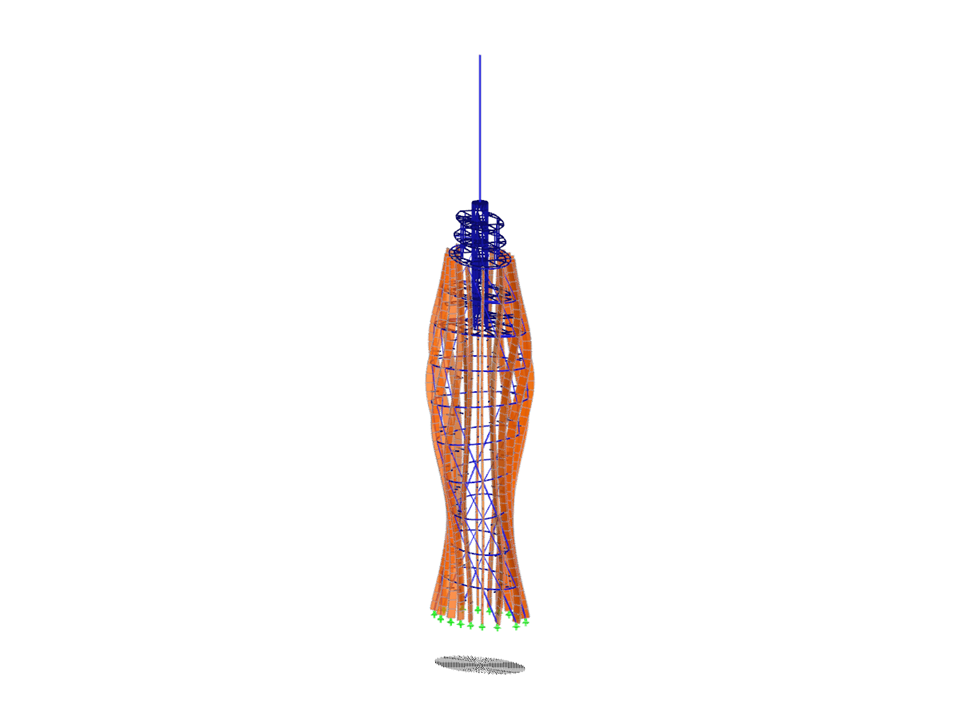

Modelo en 3D visualizado en RSTAB y modo propio calculado en DYNAM (© LACKNER + RAML)
La forma en espiral elegida por los arquitectos austríacos Klaura + Kaden simboliza el crecimiento y el desarrollo.
Otro punto destacado de la torre es el tobogán cubierto más alto de Europa con una altura de casi 52 m. Está construido dentro de la estructura. Los viajeros pueden alcanzar una velocidad de hasta 25 km/h.
El análisis estructural de esta construcción extraordinaria fue creado por la oficina de ingeniería LACKNER + RAML utilizando RSTAB.
LACKNER + RAML Ziviltechniker - GmbH
Villach, Austria
vitrag.eu

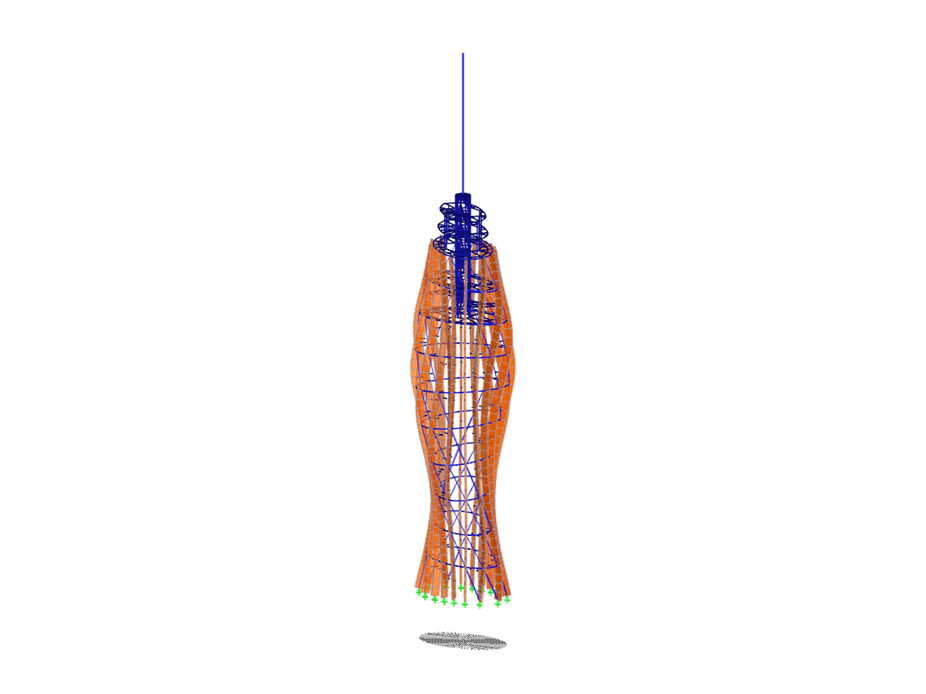

Modelo en 3D visualizado en RSTAB y modo propio calculado en DYNAM (© LACKNER + RAML)
Torre mirador de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1773 |
| Número de barras | 2474 |
| Número de casos de carga | 31 |
| Número de combinaciones de carga | 26 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 369.689 t |
| Dimensiones (métricas) | 17,271 x 17,271 x 109,090 m |
| Dimensiones (imperiales) | 56.66 x 56.66 x 357.91 feet |
| Versión del programa | 8.02.00 |
