Kształt spirali, będący symbolem wzrostu i rozwoju, został wybrany przez austriackich architektów Klaura + Kaden.
Kolejną cechą charakterystyczną wieży jest najwyższa w Europie zadaszona zjeżdżalnia o wysokości prawie 52 m, zbudowana wewnątrz konstrukcji. Osoby korzystające ze zjeżdżalni mogą rozwinąć prędkość dochodzącą do 25 km/h.
Analizę statyczno-wytrzymałościową w RSTAB dla tej niezwykłej konstrukcji przeprowadziło biuro inżynierskie LACKNER + RAML.
LACKNER + RAML Ziviltechniker - GmbH
Villach/Austria
vitrag.eu

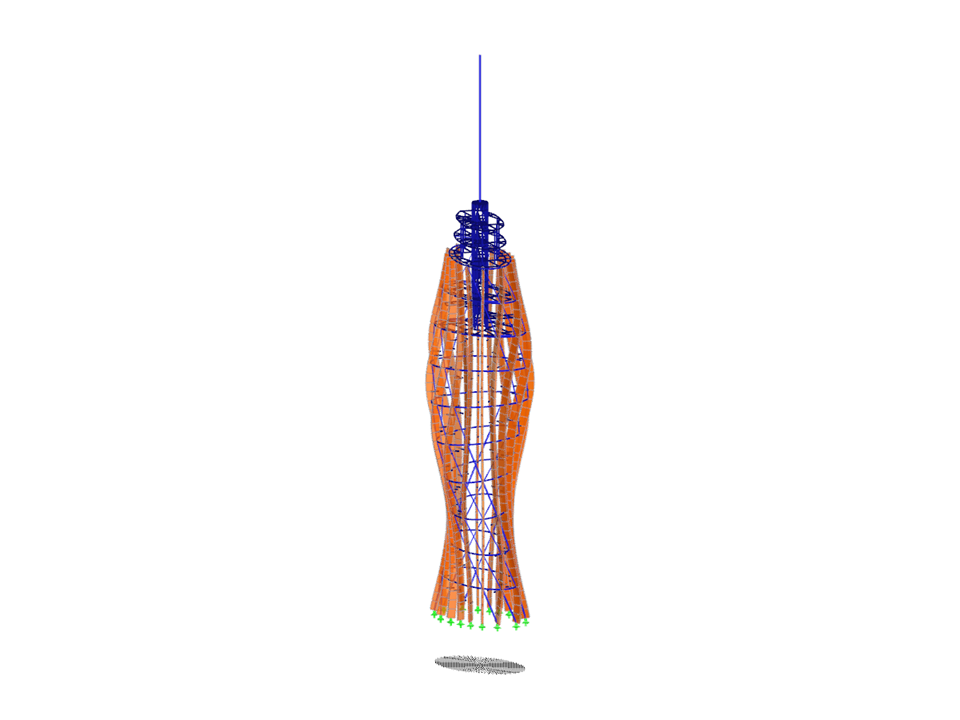

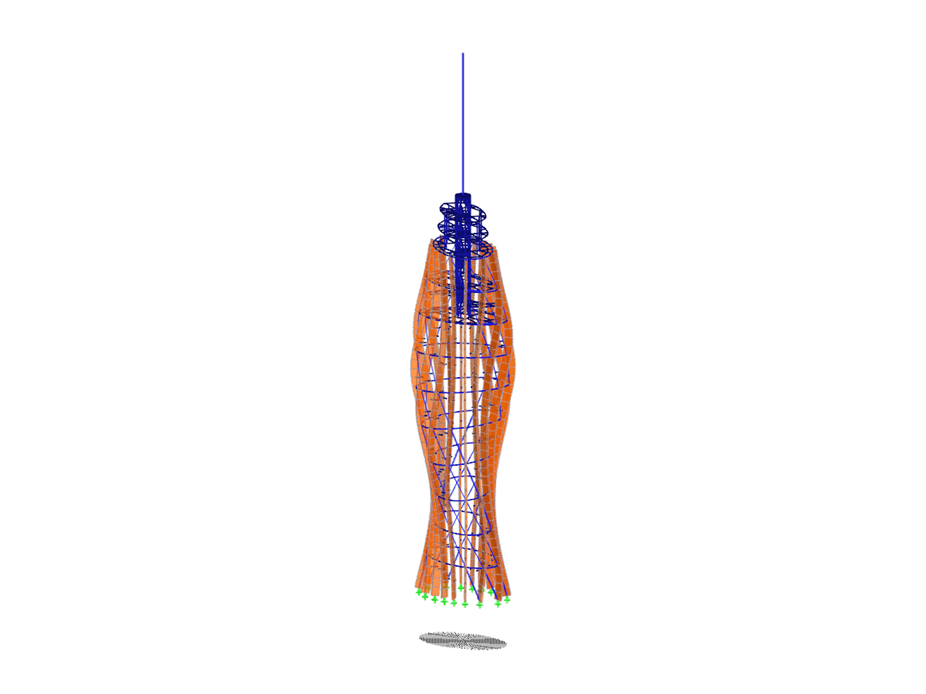

Model 3D w RSTAB i kształt drgań własnych obliczony w DYNAM (© LACKNER + RAML)
Drewniana wieża widokowa
Liczba węzłów | 1773 |
Liczba prętów | 2474 |
Ilość przypadków obciążenia | 31 |
Ilość KO | 26 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 369,689 t |
Wymiary (metryczne) | 17,271 x 17,271 x 109,090 m |
Wymiary (imperialne) | 56.66 x 56.66 x 357.91 feet |
Wersja programu | 8.02.00 |
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
