Spirálový tvar zvolený architekty Klaura + Kaden symbolizuje růst a vývoj.
Další zajímavostí věže je nejvyšší zastřešená skluzavka Evropy, se svými téměř 52 metry. Nachází se uvnitř konstrukce. Dosahuje se na ní rychlosti až 25 km/h.
Statické výpočty této mimořádné stavby prováděla firma LACKNER + RAML pomocí programu RSTAB.
LACKNER + RAML Ziviltechniker - GmbH
Villach, Rakousko
vitrag.eu

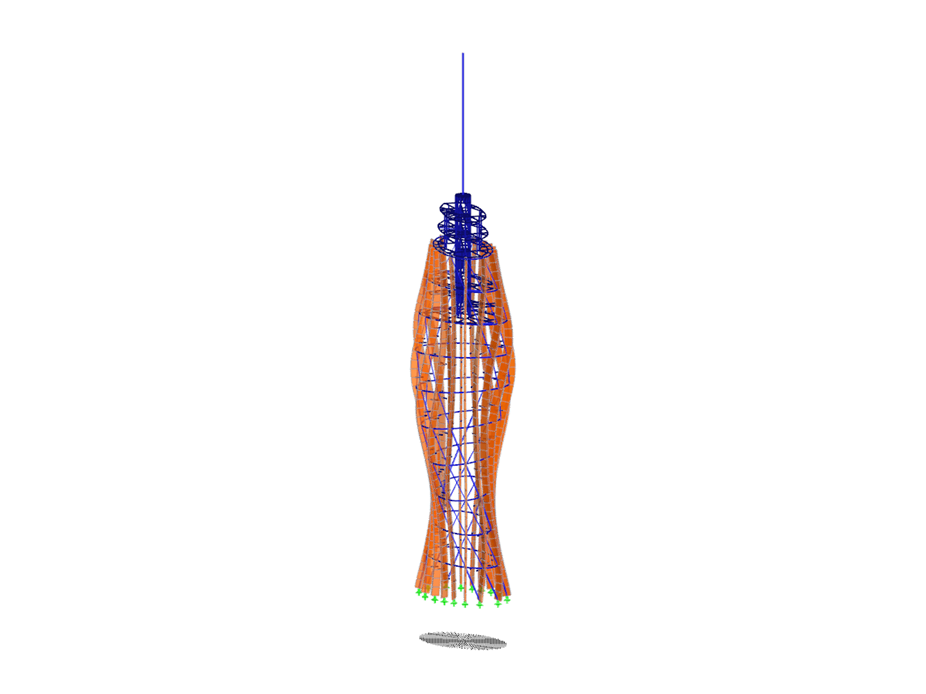

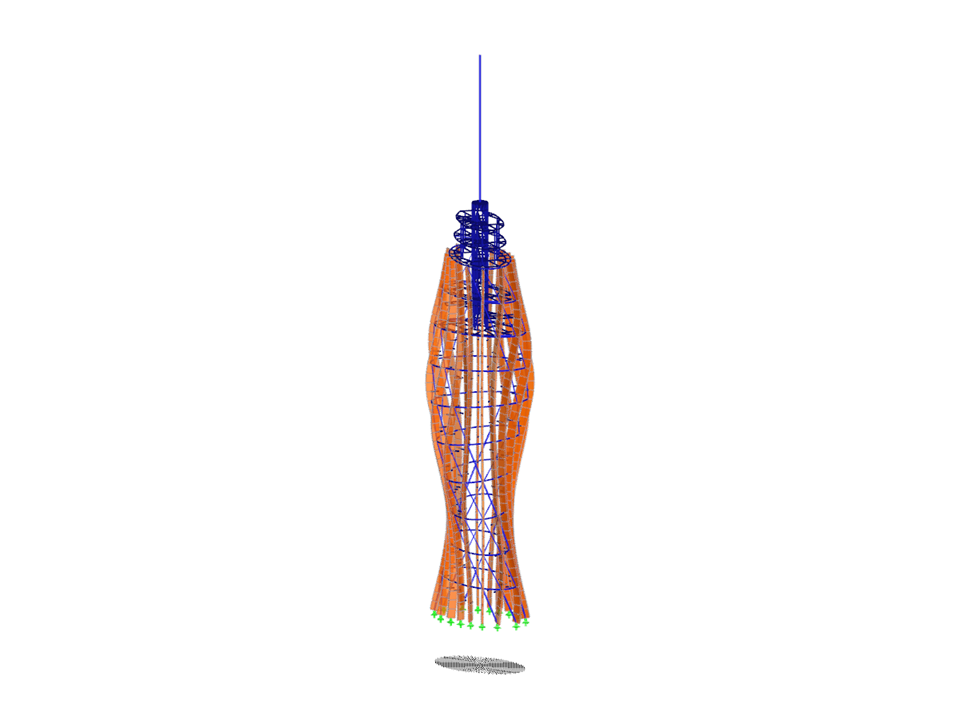

Vizualizace 3D modelu v programu RSTAB a vlastní tvar vypočítaný v modulu DYNAM (© LACKNER + RAML)
Dřevěná rozhledna
Počet uzlů | 1773 |
Počet prutů | 2474 |
Počet zatěžovacích stavů | 31 |
Počet kombinací zatížení | 26 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 369,689 t |
Rozměry (metrické) | 17,271 x 17,271 x 109,090 m |
Rozměry (imperiální) | 56.66 x 56.66 x 357.91 feet |
Verze programu | 8.02.00 |
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky desky nosníku se definuje pomocí addonu Vícevrstvé plochy.
„Nosník“ vám nabízí následující výhody:
- Opláštění je možné na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění z desek
- Sešívané opláštění
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávisle na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
