Silo
  • Descripción
  • Reseñas (0)

El modelo representa un silo de hormigón armado y muestra cuatro representaciones consistentes del silo, adecuadas para análisis estáticos y dinámicos. Se presentan los detalles de construcción esenciales y las propiedades del material para evaluar la eficiencia y seguridad estructural. La aplicación ilustra enfoques de cálculo y simulaciones precisas relevantes para la optimización de la construcción. Además, se consideran técnicas de construcción típicas y normas.

Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

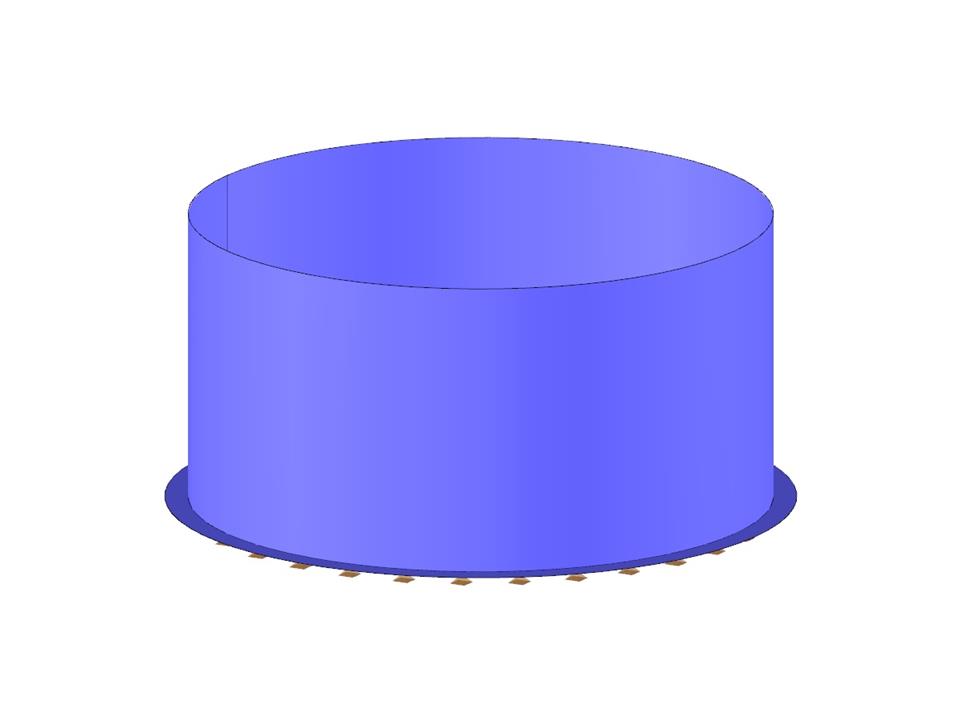

Silo de hormigón armado

Número de nudos 10
Número de líneas 4
Número de superficies 2
Peso completo 19,507 t
Dimensiones (métricas) 18,271 x 18,216 x 13,271 m
Dimensiones (imperiales) 59.94 x 59.76 x 43.54 feet
Versión del programa 5.24.01

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
