Dipl.-Ing. (FH) Andreas Hörold
2020-07-14

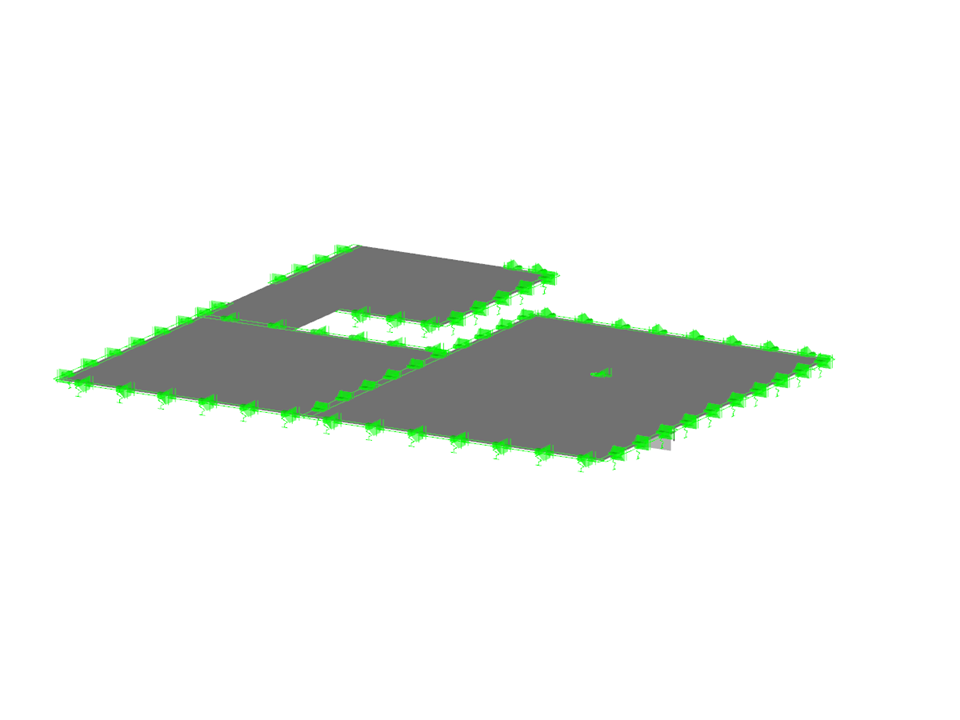

Losa de hormigón armado
  • Descripción
  • Reseñas (0)

El modelo de una losa de hormigón armado permite la importación al programa de elementos finitos RFEM para un análisis y simulación detallados. En el seminario web gratuito "Trabajar de manera más productiva con RFEM" del 14 de julio de 2020 (7 de julio de 2020 en inglés), se demostró este ejemplo de manera práctica. La representación incluye todos los parámetros relevantes para la planificación de losas de hormigón armado y ofrece una visión precisa de aplicaciones típicas en la ingeniería civil.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Losa de hormigón armado

Número de nudos 22
Número de líneas 29
Número de barras 2
Número de superficies 7
Número de casos de carga 8
Número de combinaciones de carga 1
Número de combinaciones de resultados 6
Dimensiones (métricas) 22,000 x 21,000 x 0,511 m
Dimensiones (imperiales) 72.18 x 68.9 x 1.68 feet
Versión del programa 5.23.01

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
