Téléchargez ici le modèle de cette dalle en béton armé et ouvrez-le dans le logiciel de calcul de structure aux éléments finis RFEM.
Ce modèle a été utilisé dans le webinaire gratuit « Améliorer votre productivité grâce à RFEM » du 14 juillet 2020 (en allemand et du 7 juillet 2020 en anglais).
- 18 journée des utilisateurs buildingSMART | En ligne
- 24 Forum en ligne de buildingSMART
- Améliorer votre productivité grâce à RFEM
- Webinaire gratuit | Augmentez votre productivité grâce aux fonctionnalités avancées de RFEM
- Calcul de structures en béton armé | Dlubal Software
- Améliorer votre productivité grâce à RFEM

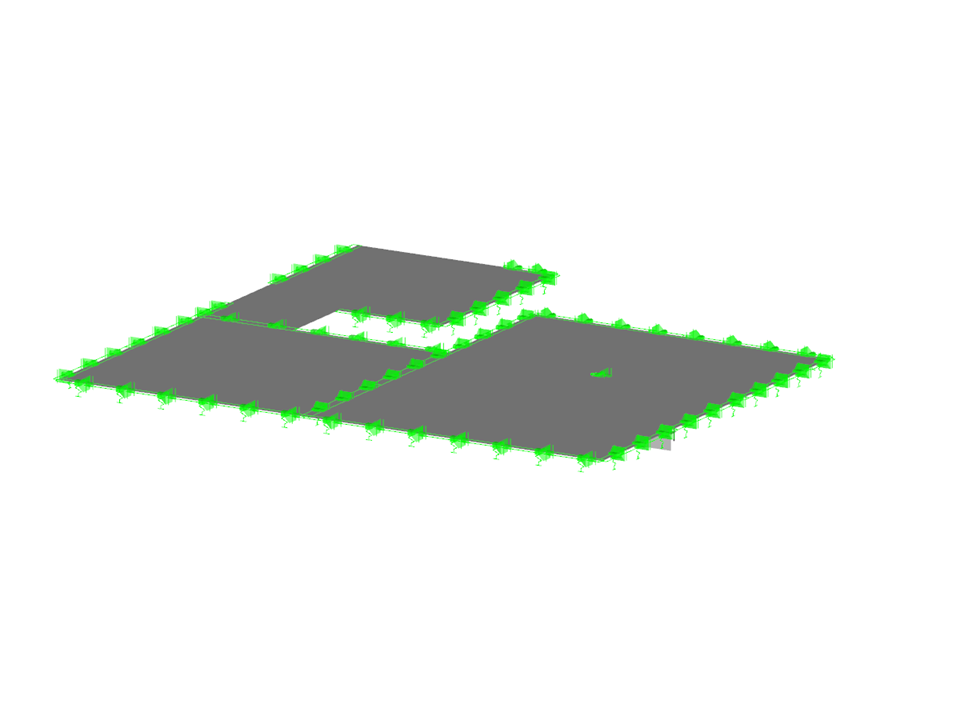

Dalle en béton armé
Nombre de nœuds | 22 |
Nombre de lignes | 29 |
Nombre de barres | 2 |
Nombre de surfaces | 7 |
Nombre de solides | 0 |
Nombre de cas de charge | 8 |
Nombre de combinaisons de charges | 1 |
Nombre de combinaisons de résultats | 6 |
Poids total | 288,795 t |
Dimensions (métrique) | 22,000 x 0,000 x 21,000 m |
Dimensions (impériales) | 72.18 x 0 x 68.9 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
