Stáhněte si zde model železobetonové desky a otevřete ho v MKP programu RFEM.
Tento model je k dispozici v bezplatném webináři "Jak být produktivnější při používání programu RFEM". Juli 2020 (deutsch, 7. Juli 2020 englisch) angewendet.

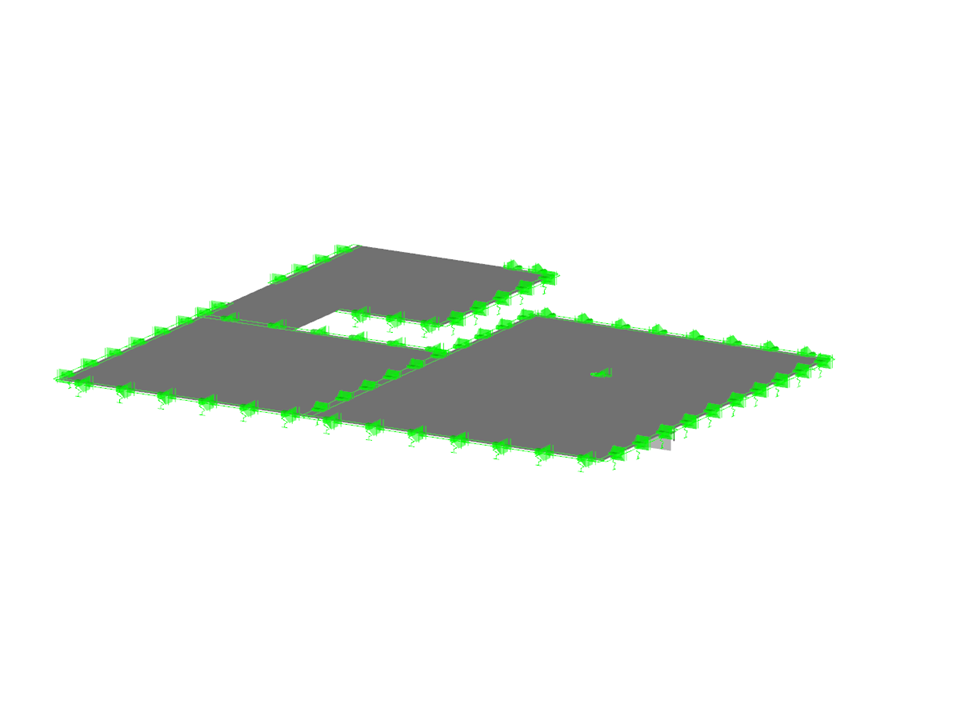

Železobetonová stropní deska
Počet uzlů | 22 |
Počet linií | 29 |
Počet prutů | 2 |
Počet ploch | 7 |
Počet těles | 0 |
Počet zatěžovacích stavů | 8 |
Počet kombinací zatížení | 1 |
Počet kombinací výsledků | 6 |
Celková hmotnost | 288,795 t |
Rozměry (metrické) | 22,000 x 0,000 x 21,000 m |
Rozměry (imperiální) | 72.18 x 0 x 68.9 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
