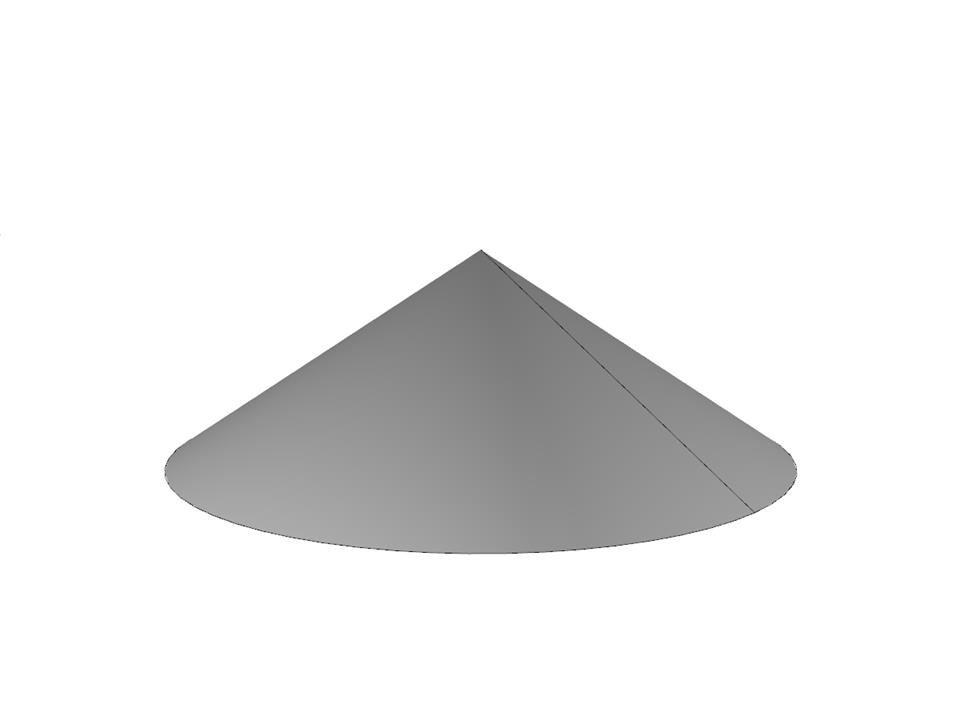

Este modelo de cono está especialmente concebido para RFEM 5 y muestra la construcción de un elemento de cono tridimensional. En el tutorial "Modelado con RFEM 5 | 010 Estructuras 3D", se presenta de manera ilustrativa todo el proceso de modelado. Sirve como plantilla práctica y ayuda a los usuarios en la simulación de estructuras 3D. Utiliza este modelo para explorar funcionalidades y flujos en RFEM 5.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

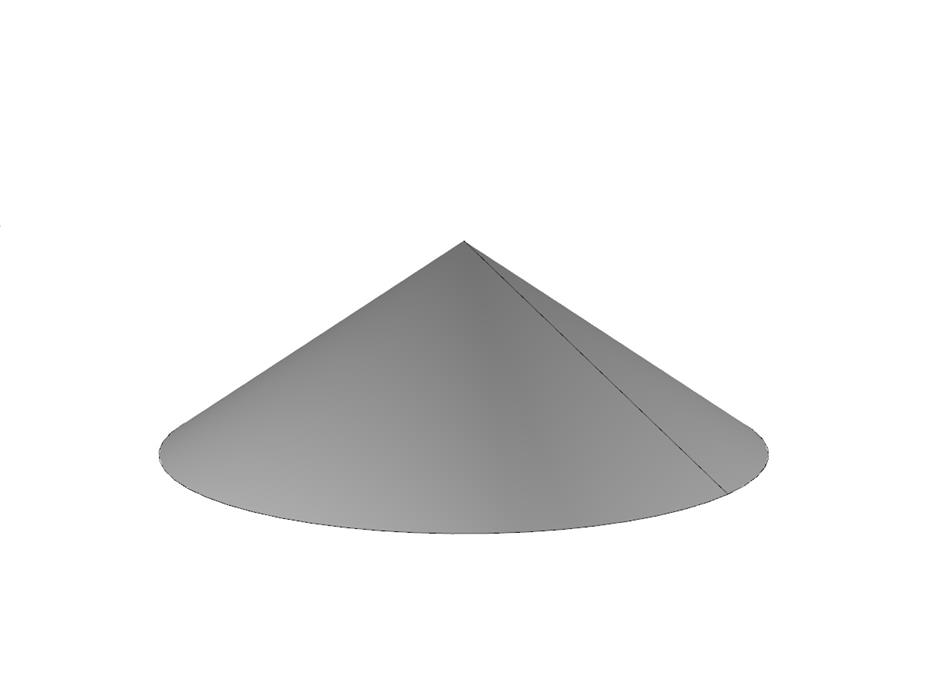

Modelo en Cono 3D para RFEM 5
| Número de nudos | 5 |
| Número de líneas | 4 |
| Número de superficies | 1 |
| Peso completo | 29,722 t |
| Dimensiones (métricas) | 15,067 x 15,021 x 8,958 m |
| Dimensiones (imperiales) | 49.43 x 49.28 x 29.39 feet |
| Versión del programa | 5.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
