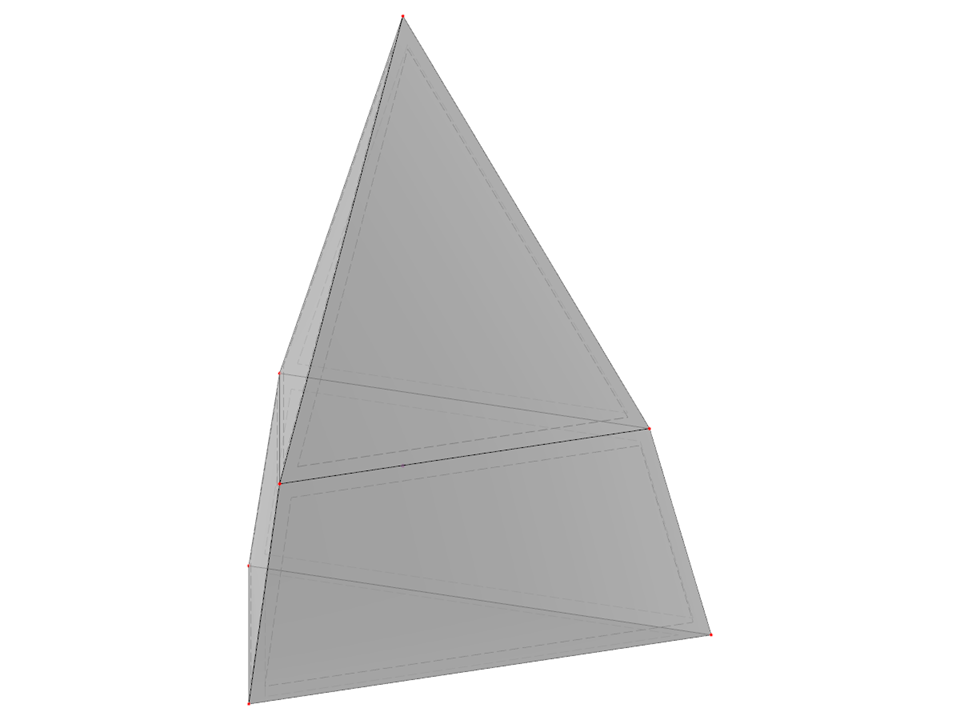

SLD004 | Jehlanu se zkosenou spodní částí
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 7 |
| Počet linií | 12 |
| Počet prutů | 0 |
| Počet ploch | 7 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 67,117 t |
| Rozměry (metrické) | 5,000 x 6,000 x 4,330 m |
| Rozměry (imperiální) | 16.4 x 19.69 x 14.21 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
