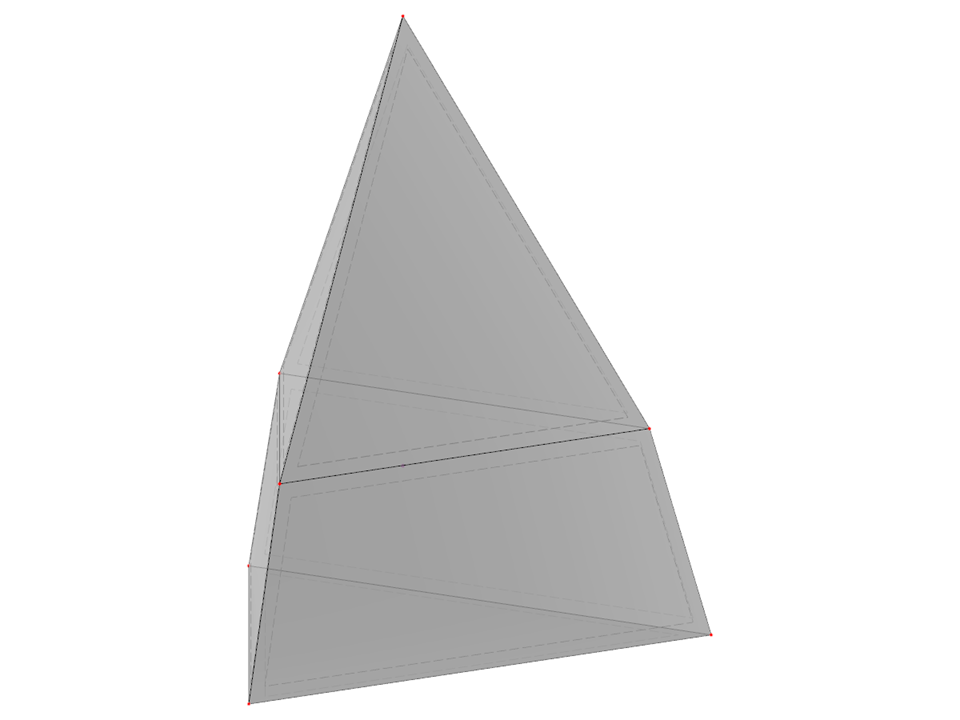

SLD004 | Ostrosłup ze zwężającą się dolną częścią
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 7 |
| Liczba linii | 12 |
| Liczba prętów | 0 |
| Liczba powierzchni | 7 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 67,117 t |
| Wymiary (metryczne) | 5,000 x 6,000 x 4,330 m |
| Wymiary (imperialne) | 16.4 x 19.69 x 14.21 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
