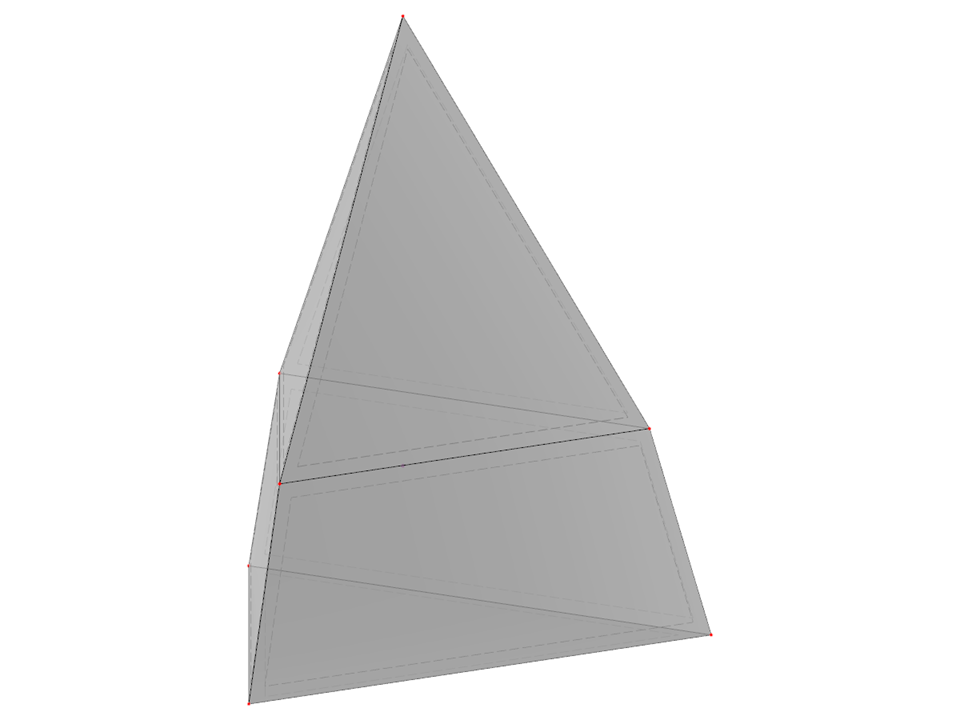

SLD004 | Piramide con parte inferiore rastremata
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 7 |
| Numero di linee | 12 |
| Numero di aste | 0 |
| Numero di superfici | 7 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 67,117 t |
| Dimensioni (metriche) | 5,000 x 6,000 x 4,330 m |
| Dimensioni (imperiali) | 16.4 x 19.69 x 14.21 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
