Manual en línea de RFEM | Superficies

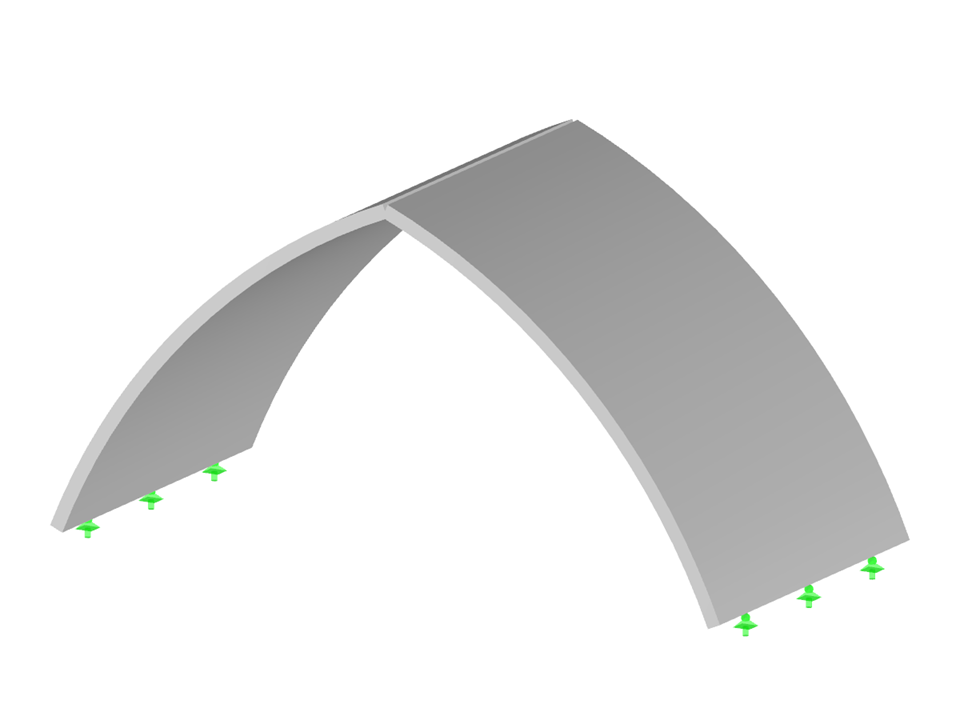

Bóveda
| Número de nudos | 10 |
| Número de líneas | 9 |
| Número de barras | 0 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 36.291 t |
| Dimensiones (métricas) | 10,000 x 5,000 x 5,000 m |
| Dimensiones (imperiales) | 32.81 x 16.4 x 16.4 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
