Ejemplo de verificación 000111 | 2
  • Descripción
  • Reseñas (0)

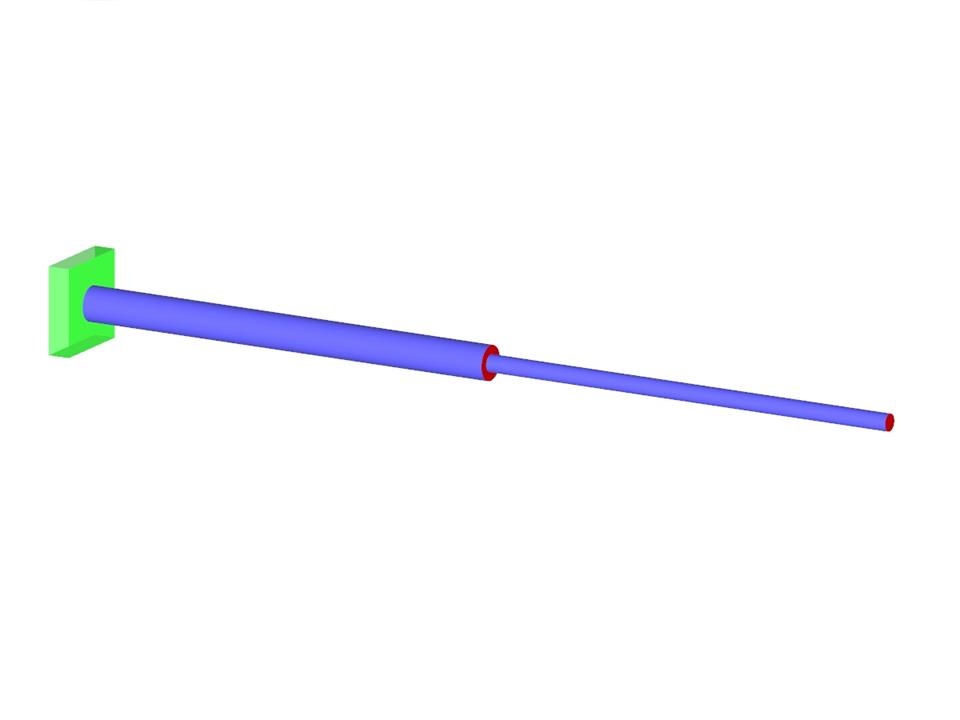

Un sistema de doble masa consta de dos ejes y dos masas representadas por los momentos de inercia correspondientes, concentrados en una distancia dada como masas en nudos. El eje izquierdo está fijo y la masa derecha está libre. Ignorando el peso propio de los ejes, determine las frecuencias propias de torsión del sistema.

Modelo utilizado en
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Ejemplo de verificación 000111 | 2

Número de nudos 3
Número de barras 2
Peso completo 0.006 t
Dimensiones (métricas) 1,250 x 0,500 x 0,500 m
Dimensiones (imperiales) 4.1 x 1.64 x 1.64 feet
Versión del programa 8.10.00

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.

Informar sobre este modelo en 3D
Eventos
Vídeos
Modelos para descargar
Artículos de la base de datos de conocimientos
Activación del cálculo de soldaduras en RF-/STEEL EC3
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.

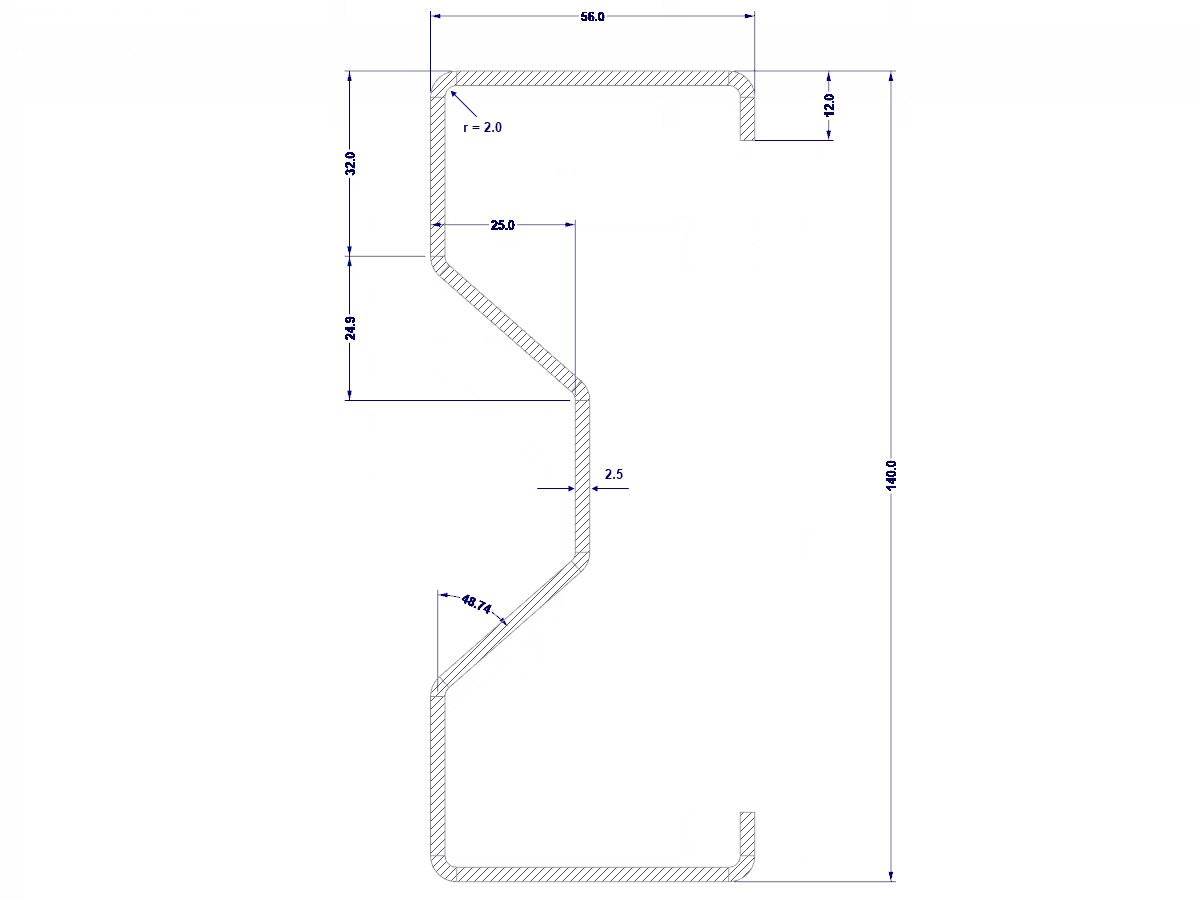

Außenabmessungen des Querschnitts in mm
Según el apartado 3.2.2, el Eurocódigo EN 1993-1-3 permite el uso de un límite elástico promedio aumentado fya de una sección debido al endurecimiento por deformación.

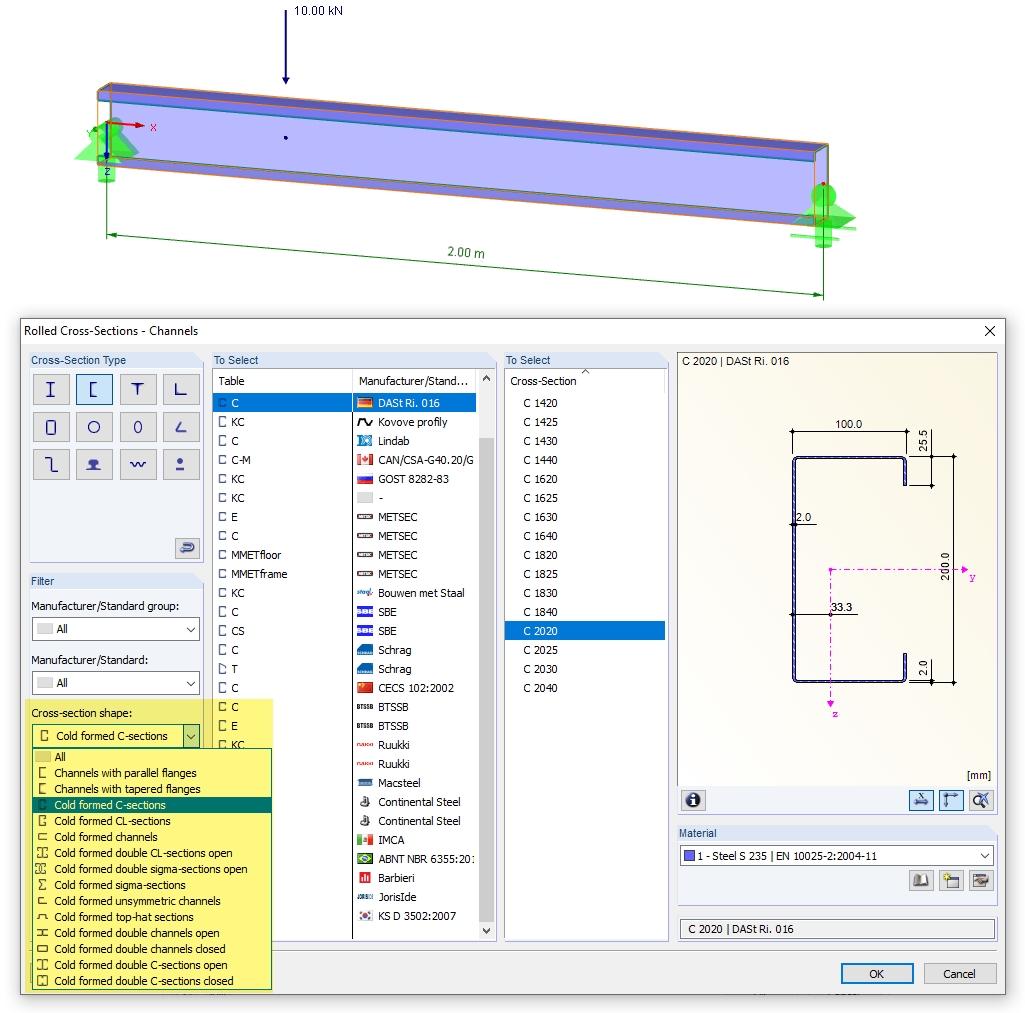

System und Last
El diseño de los componentes estructurales de acero laminados en frío se define en EN 1993-1-3. Las formas típicas de las secciones conformadas en frío son las secciones en L, Z, C, CL, U y omega. Se trata de productos de acero laminados en frío hechos de chapa fina que se ha conformado en frío ondulándola por acción de rodillos o métodos de flexión de cilindros. Cuando se calculan los estados límite últimos, también es necesario asegurarse de que las cargas localizadas transversales no conduzcan al aplastamiento o la abolladura en el alma de las secciones. Estos efectos pueden ser causados por fuerzas transversales locales por el ala en el alma y por las reacciones en los puntos apoyados. El apartado 6.1.7 de EN 1993-1-3 especifica en detalle cómo determinar la resistencia local del alma Rw,Rd sometida a cargas localizadas transversales.

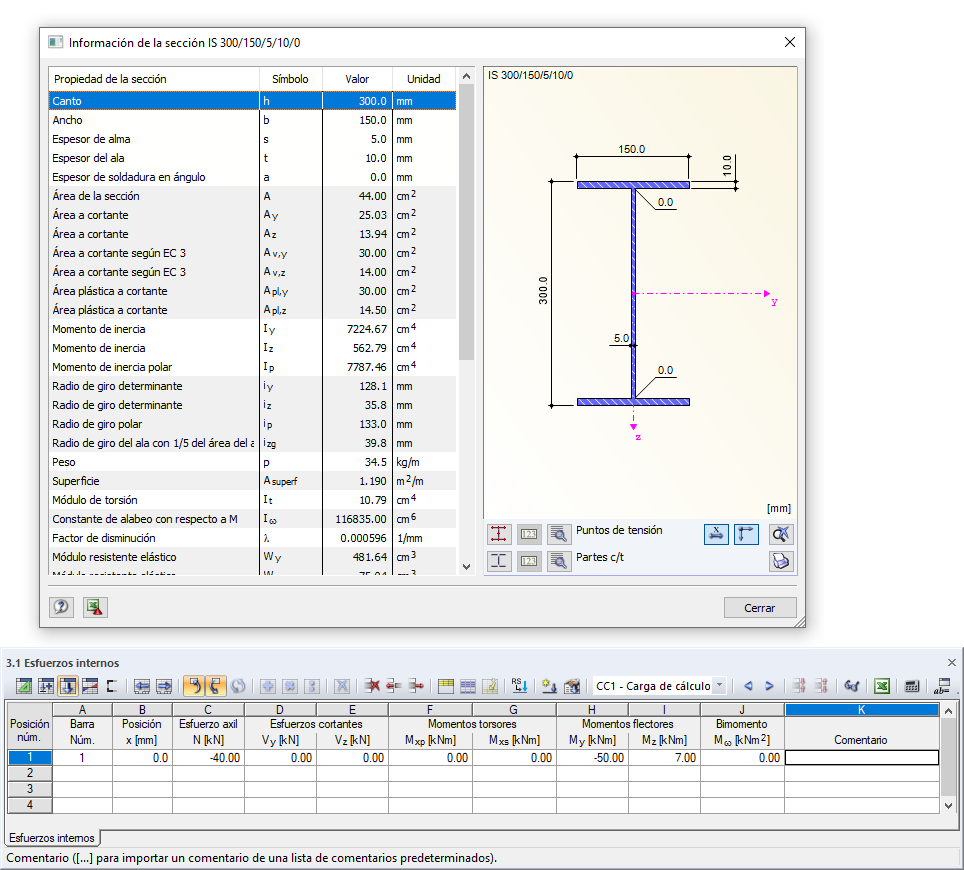

Sección y esfuerzos internos
