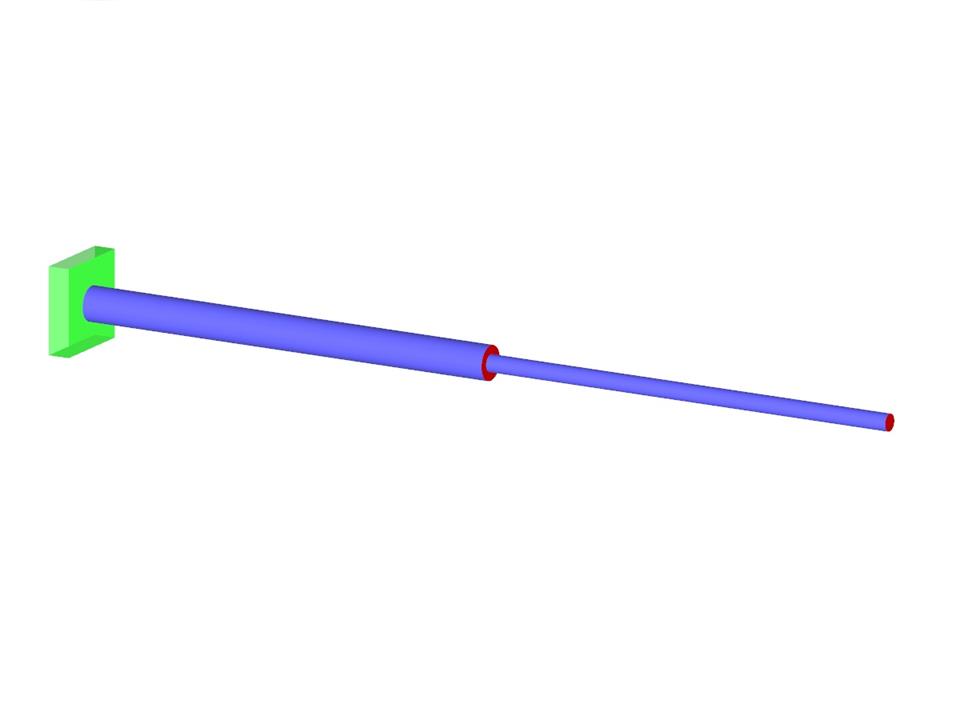

Dvojhmotový systém se skládá ze dvou hřídelů a dvou hmot reprezentovaných příslušnými momenty setrvačnosti soustředěnými v dané vzdálenosti jako uzlové hmoty. Levá dřík je pevná a pravá hmota volná. Při zanedbání vlastní tíhy hřídelů určete vlastní frekvence kroucení systému.
Verifikační příklad 000111 | 2
Počet uzlů | 3 |
Počet prutů | 2 |
Celková hmotnost | 0,006 t |
Rozměry (metrické) | 1,250 x 0,500 x 0,500 m |
Rozměry (imperiální) | 4.1 x 1.64 x 1.64 feet |
Verze programu | 8.10.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
