SWE-Eurodrive GmbH & Co. KG, una empresa familiar alemana especializada en el área de la ingeniería de accionamiento, amplía su planta hasta 2019 en Graben-Neudorf. La planta existente, con una extensión de 110.000 m2, casi se va a duplicar...
Ingenieurbüro Grassl GmbH
www.grassl-ing.de

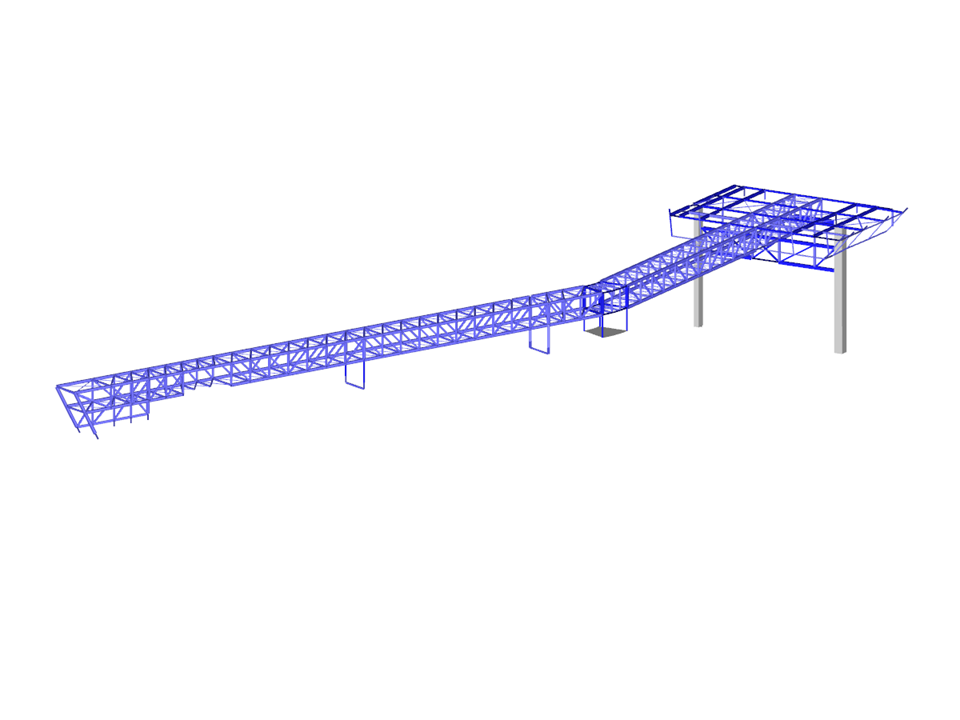

Puente de medios hecho de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 323 |
| Número de líneas | 868 |
| Número de barras | 851 |
| Número de superficies | 1 |
| Número de casos de carga | 20 |
| Número de combinaciones de carga | 489 |
| Número de combinaciones de resultados | 6 |
| Dimensiones (métricas) | 44,260 x 112,475 x 15,190 m |
| Dimensiones (imperiales) | 145.21 x 369.01 x 49.84 feet |
| Versión del programa | 5.14.01 |
Duración: 01:33:03 min
Característica del producto
Duración: 00:00:00 min
Duración: 00:52:56 min
Duración: 01:08:12 min
Duración: 00:58:00 min
Duración: 00:55:53 min
Duración: 01:02:19 min
Duración: 01:02:00 min
Duración: 01:01:43 min
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-16 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El cálculo de estructuras resistentes a flexión según AISC 341-16 ahora es posible en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico se clasifica en dos secciones: requisitos de barras y requisitos de conexión. Este artículo trata sobre la resistencia necesaria de la conexión. Se presenta un ejemplo de comparación de los resultados entre RFEM y el Manual de diseño sísmico de AISC [2].
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
El componente "Placa base" le permite diseñar conexiones con placa base con anclajes empotrados. En este caso, se analizan las placas, soldaduras, anclajes y la interacción acero-hormigón.
En el cuadro de diálogo "Editar sección", puede mostrar las formas de pandeo del método de las bandas finitas (FSM) como un gráfico en 3D.
- El diseño de cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS) incluye un pórtico especial (SMF), un pórtico intermedio (IMF), un pórtico ordinario (OMF), un pórtico ordinario arriostrado concéntricamente (OCBF) y un pórtico especial arriostrado concéntricamente (SCBF )
- Comprobación de ductilidad de las relaciones anchura-espesor para almas y alas
- Cálculo de la resistencia y rigidez requeridas para el arriostramiento de estabilidad de vigas
- Cálculo de la separación máxima para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria en posiciones de articulación para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria del pilar con la opción de omitir todos los momentos flectores, cortante y torsión para el estado límite de reserva de resistencia
- Comprobación de diseño de relaciones de esbeltez de pilares y arriostramientos
