Německá rodinná firma SEW-Eurodrive GmbH & Co. KG zabývající se výrobou pohonné techniky chce do roku 2019 rozšířit svou továrnu v Graben-Neudorfu. Stávající rozloha továrny 110 000 m² bude téměř zdvojnásobena...
Ingenieurbüro Grassl GmbH
www.grassl-ing.de

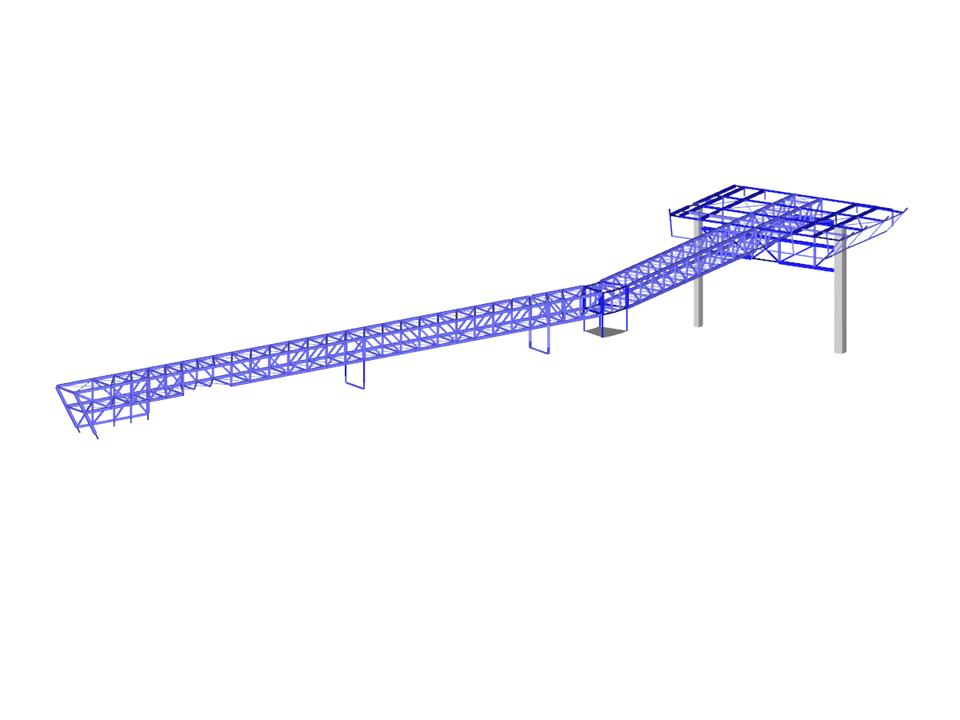

Mediální most z oceli
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 323 |
| Počet linií | 868 |
| Počet prutů | 851 |
| Počet ploch | 1 |
| Počet zatěžovacích stavů | 20 |
| Počet kombinací zatížení | 489 |
| Počet kombinací výsledků | 6 |
| Rozměry (metrické) | 44,260 x 112,475 x 15,190 m |
| Rozměry (imperiální) | 145.21 x 369.01 x 49.84 feet |
| Verze programu | 5.14.01 |
