Respuesta:

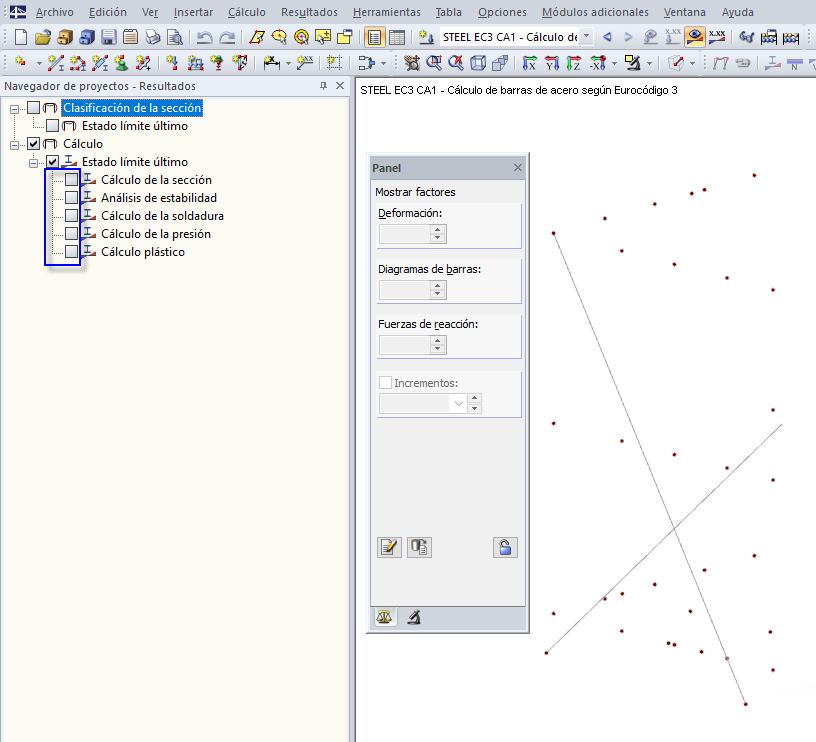

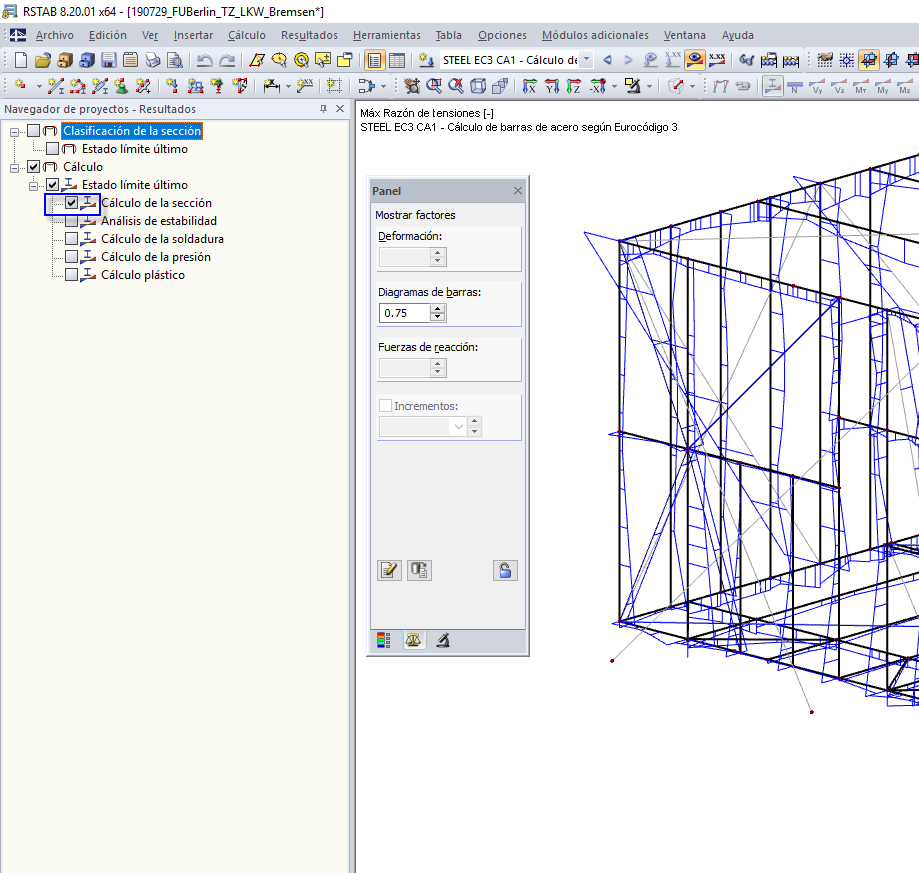

Esto se debe a que no se han seleccionado resultados. Tan pronto como active al menos una casilla de verificación que conduce a resultados, también se mostrarán las barras.
Pregunta
No puedo ver ninguna barra si se selecciona el módulo adicional RF-/STEEL EC3 como un "caso de carga", ¿por qué?
