Pytanie
Nie widzę żadnych prętów, jeżeli moduł dodatkowy RF-/STEEL EC3 jest wybrany jako „przypadek obciążenia”, dlaczego?
Odpowiedź:

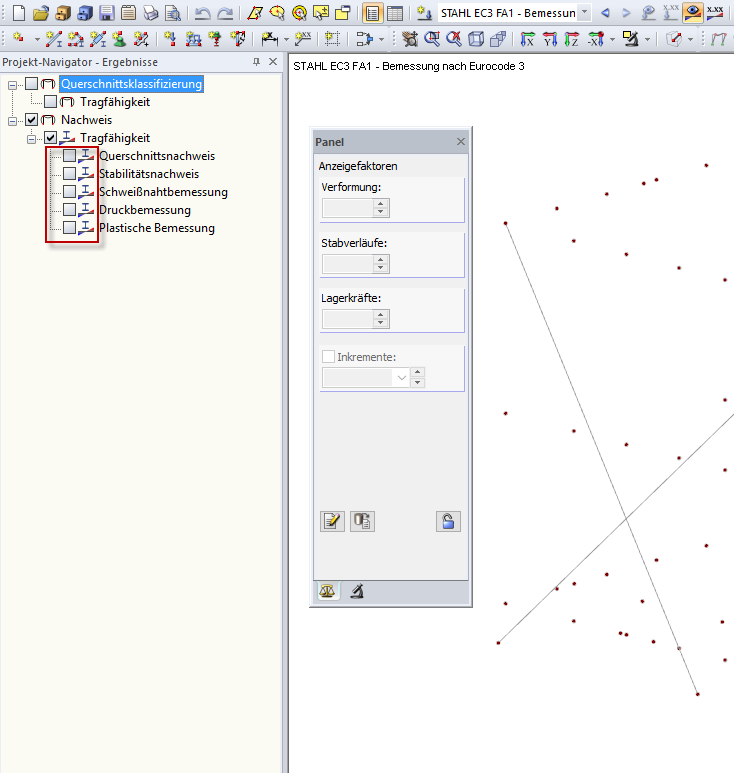

Wynika to z faktu, że nie wybrano żadnych wyników. Po aktywowaniu co najmniej jednego pola wyboru prowadzącego do wyników zostaną również wyświetlone pręty.
Czy mają Państwo jakieś pytania?
