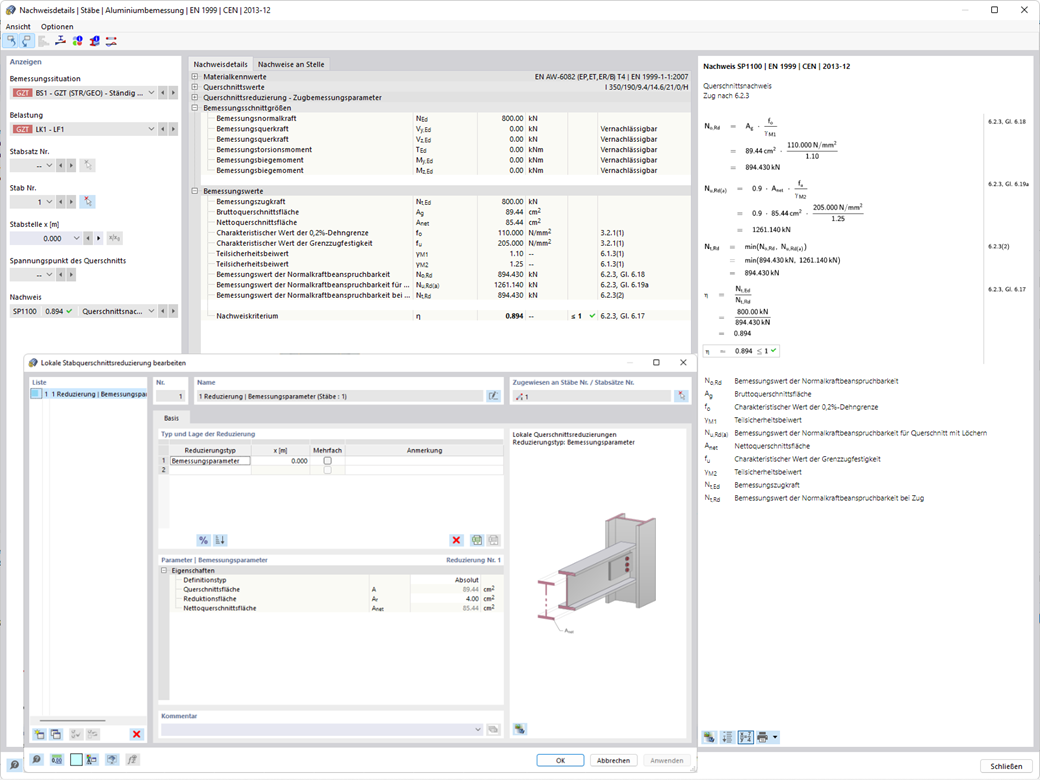

Sie wissen sicher, dass Sie für den Tragfähigkeitsnachweis beim Anschluss zugbeanspruchter Bauteile mit Schraubverbindungen die Querschnittsschwächung durch die Schraubenlöcher berücksichtigen müssen. Auch hierfür haben die Statikprogramme eine Lösung. Im Add-On Aluminiumbemessung können Sie dafür eine lokale Stabquerschnittsreduzierung eingeben. An relevanten Stellen geben Sie hier die Reduzierung des Querschnitts als Absolutwert oder den prozentualen Anteil der Gesamtfläche an.
Aluminiumbemessung | Zugnachweis unter Berücksichtigung einer reduzierten Querschnittsfläche (z. B. Lochschwächung)
Dauer: 00:02:24 min
Produkt-Feature
Dauer: 00:00:41 min
Dauer: 01:03:28 min
Dauer: 00:54:02 min
Dauer: 00:50:12 min
Dauer: 01:05:46 min
Dauer: 01:02:29 min
Dauer: 00:01:03 min

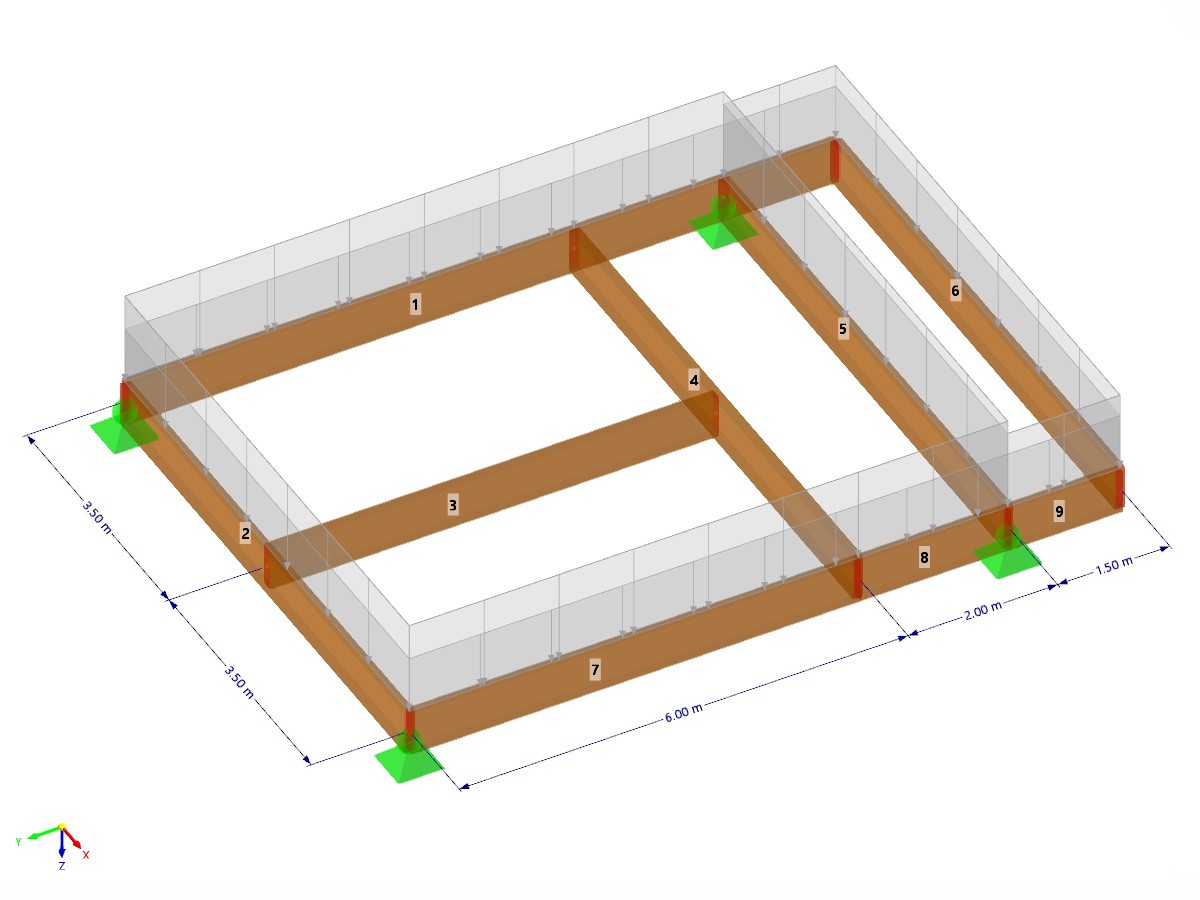

Für die Gebrauchstauglichkeit eines Tragwerks dürfen die Verformungen bestimmte Grenzwerte nicht überschreiten. In einem Beispiel wird gezeigt, wie die Durchbiegung von Stäben mit den Bemessungs-Add-Ons nachgewiesen werden kann.

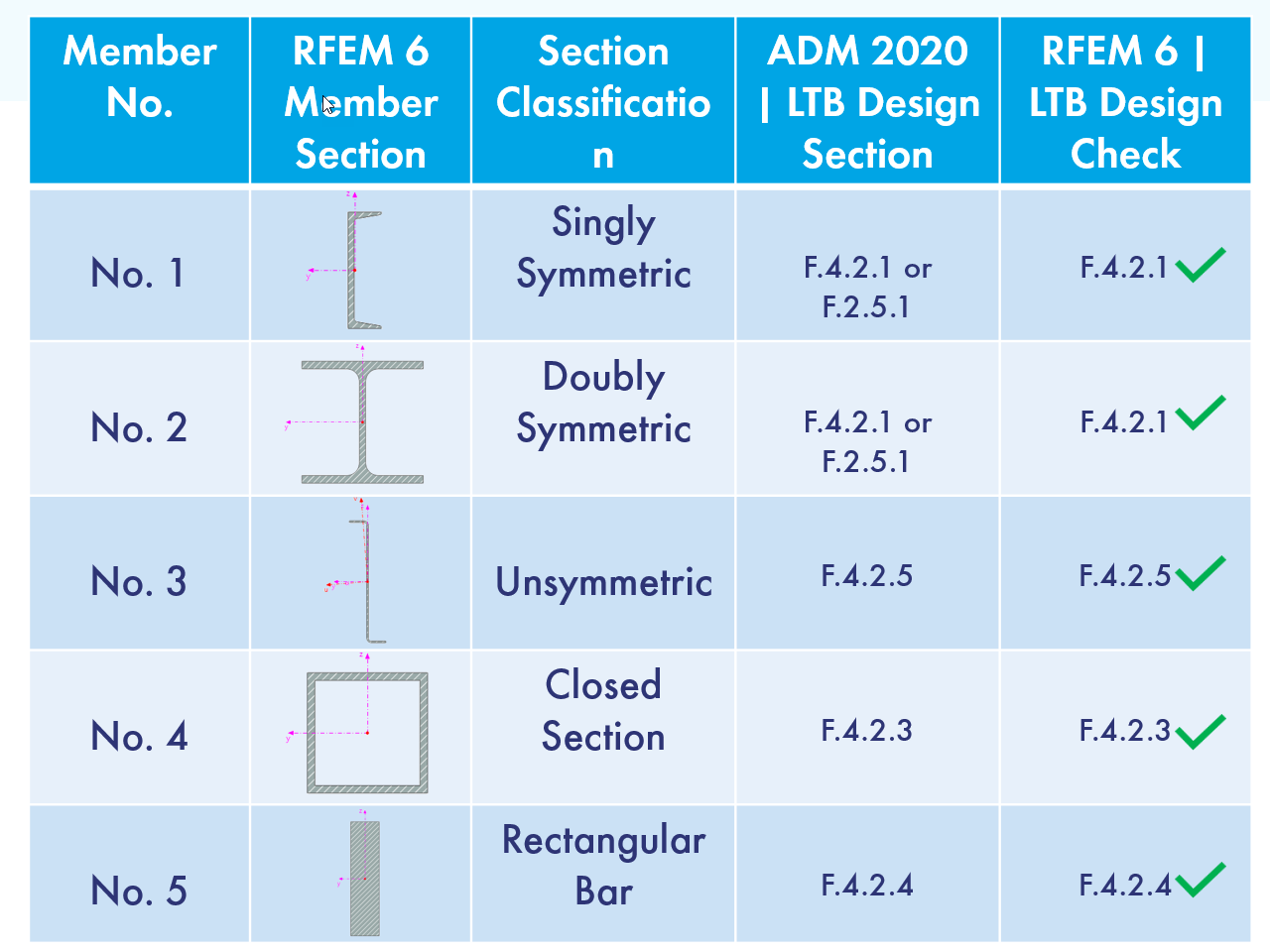

Biegedrillknicken (BGDK) ist ein Phänomen, das auftritt, wenn ein Träger oder ein Bauteil auf Biegung beansprucht wird und der Druckflansch seitlich nicht ausreichend gestützt ist. Dies führt zu einer Kombination aus seitlicher Verschiebung und Verdrehung. Dies ist ein entscheidender Faktor bei der Bemessung von Bauteilen, insbesondere bei schlanken Balken und Trägern.
Für die Bemessung von Aluminiumstäben gibt es bei RFEM 6 das Add-On Aluminiumbemessung. In diesem Beitrag wird gezeigt, wie Profile der Klasse 4 nach Eurocode 9 im Programm bemessen werden.

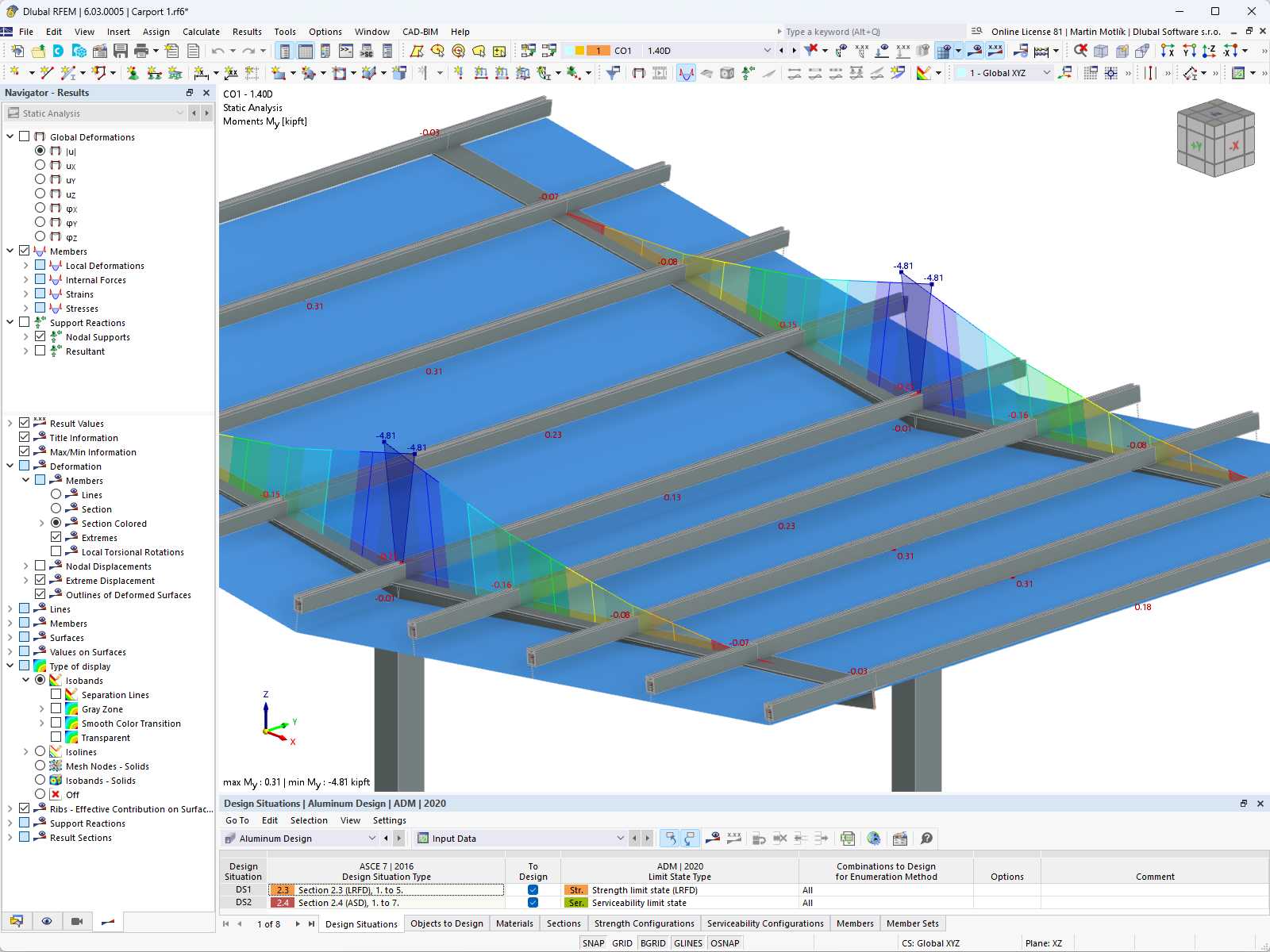

In diesem Beitrag werden die Möglichkeiten der Ermittlung der Nennbiegefestigkeit Mnlb für den Grenzzustand des örtlichen Beulens bei der Bemessung nach dem Aluminum Design Manual (ADM) 2020 erläutert.

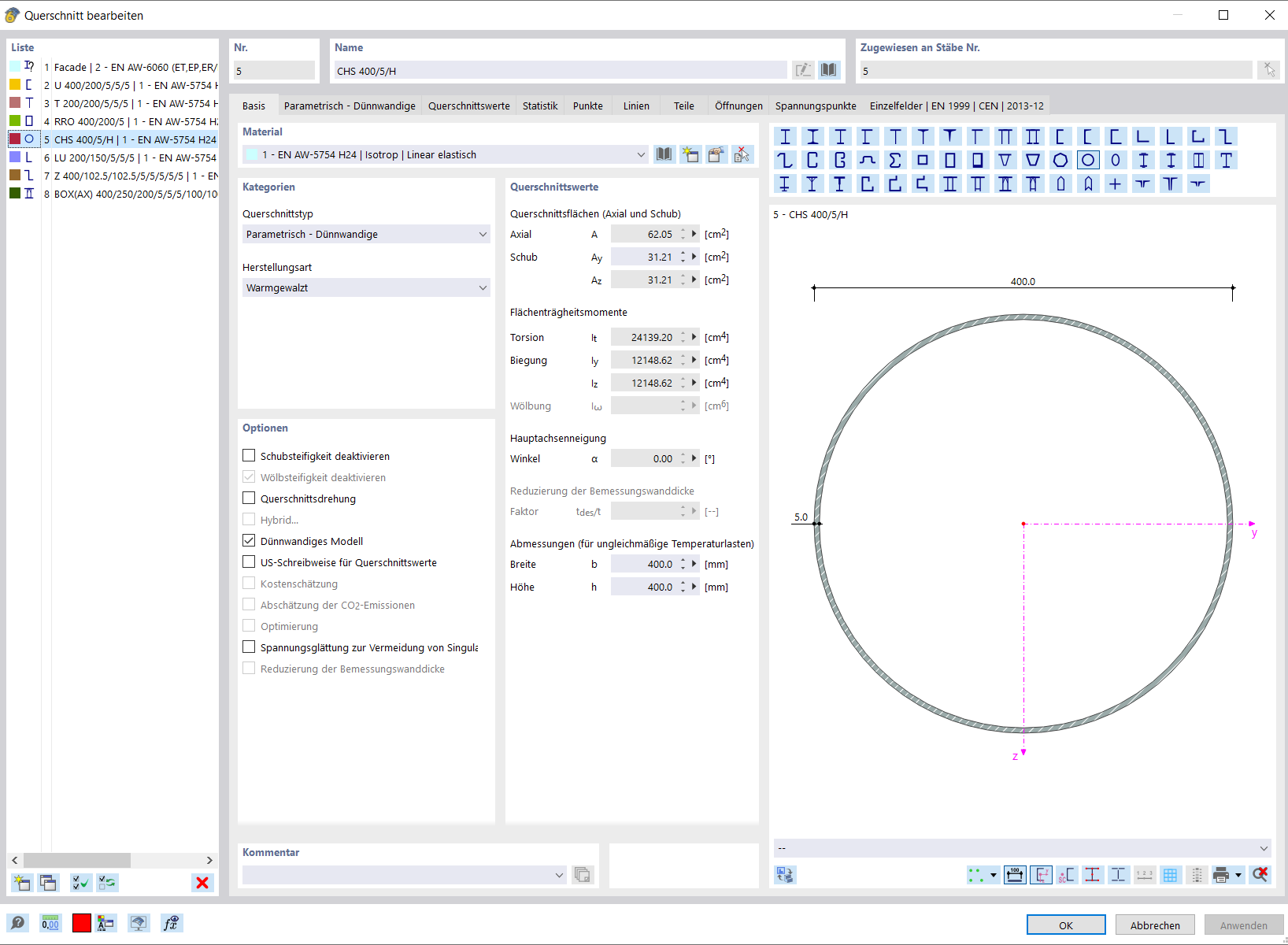

Das Add-On Aluminiumbemessung bietet Ihnen noch weitere Möglichkeiten. Hier können auch allgemeine Querschnitte nachgewiesen werden, die nicht in der Querschnittsbibliothek vordefiniert sind. Erstellen Sie beispielsweise einen Querschnitt mit dem Programm RSECTION und importieren Sie ihn anschließend in RFEM/RSTAB. Je nach verwendeter Bemessungsnorm haben Sie verschiedene Nachweisformate zur Auswahl. Dazu gehört beispielsweise der Vergleichsspannungsnachweis.
Ist zudem eine Lizenz für RSECTION und „Effektive Querschnitte“ vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.

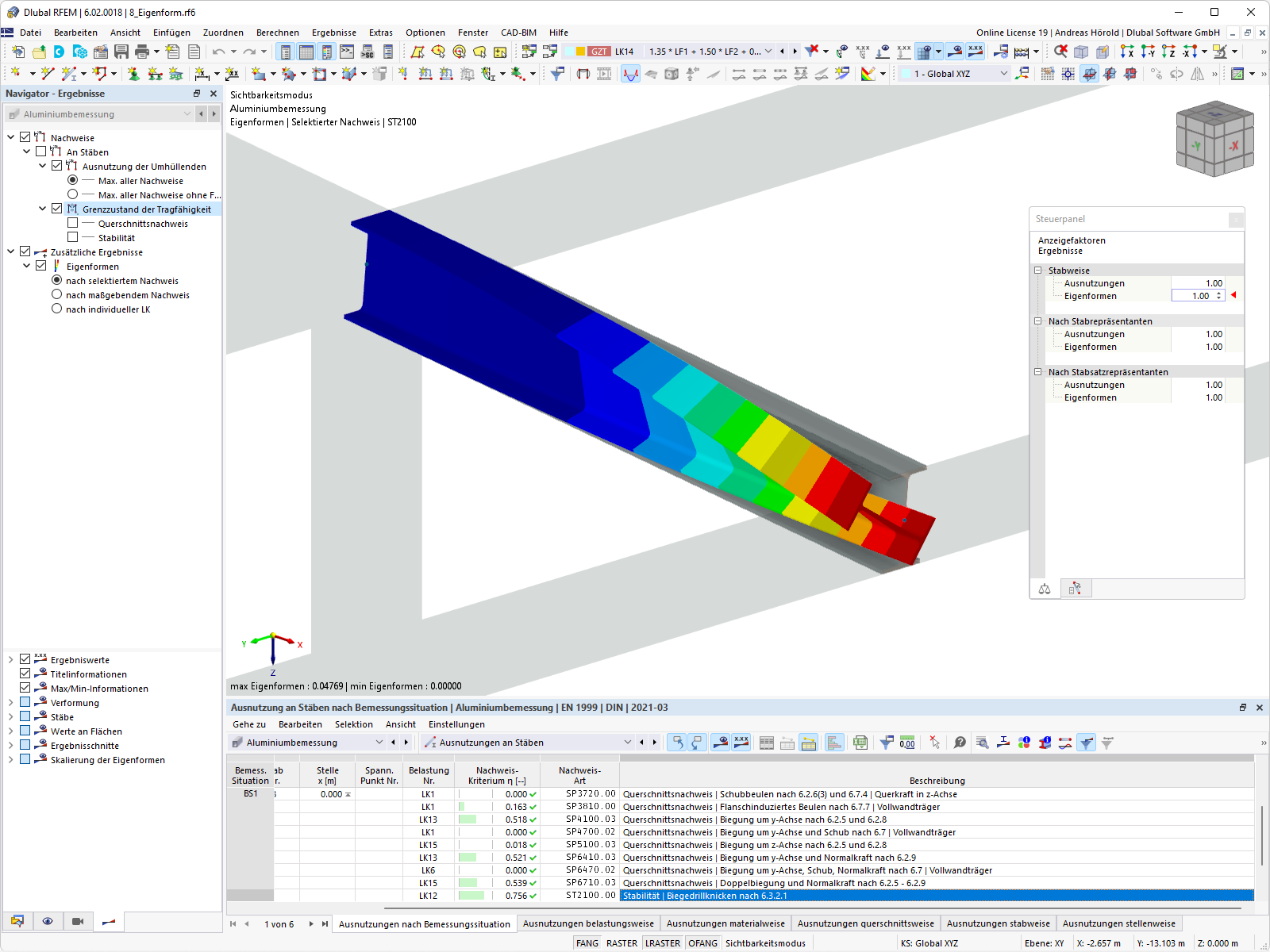

Haben Sie für die Bestimmung des kritischen Lastfaktors im Rahmen des Stabilitätsnachweises den Add-On-internen Eigenwertlöser genutzt? In diesem Fall können Sie sich anschließend als Ergebnis die maßgebende Eigenform des zu bemessenden Objektes durch das Programm anzeigen lassen.
- Berechnung von Durchbiegungen und Vergleich mit normativen oder manuell angepassten Grenzwerten
- Berücksichtigung von Überhöhungen bei der Berechnung der Durchbiegungen
- Unterschiedliche Grenzwerte je nach Typ der Bemessungssituation möglich
- Manuelle Anpassung von Bezugslängen und Segmentierung je nach Richtung
- Berechnung von Durchbiegungen bezogen auf das Ausgangssystem oder auf das verformte System
- Weitere Detailnachweise je nach gewählter Bemessungsnorm (z. B. Schwingungsnachweis nach EN 1999-1-1, 7.2.3)
- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung des Grenzwertes bzw. Verformung oder Durchhang
- Vollständige Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
Das Programm nimmt Ihnen vieles ab. Die Last- bzw. Ergebniskombinationen beispielsweise, welche für den Grenzzustand der Gebrauchstauglichkeit notwendig sind, werden in RFEM/RSTAB erzeugt und berechnet. Diese Bemessungssituationen können Sie im Add-On Aluminiumbemessung für den Durchbiegungsnachweis auswählen. Je nach eingegebener Überhöhung und gewähltem Bezugssystem ermittelt das Programm Ihnen die berechneten Verformungswerte an jeder Stelle des Stabes. Anschließend werden diese den Grenzwerten gegenübergestellt.

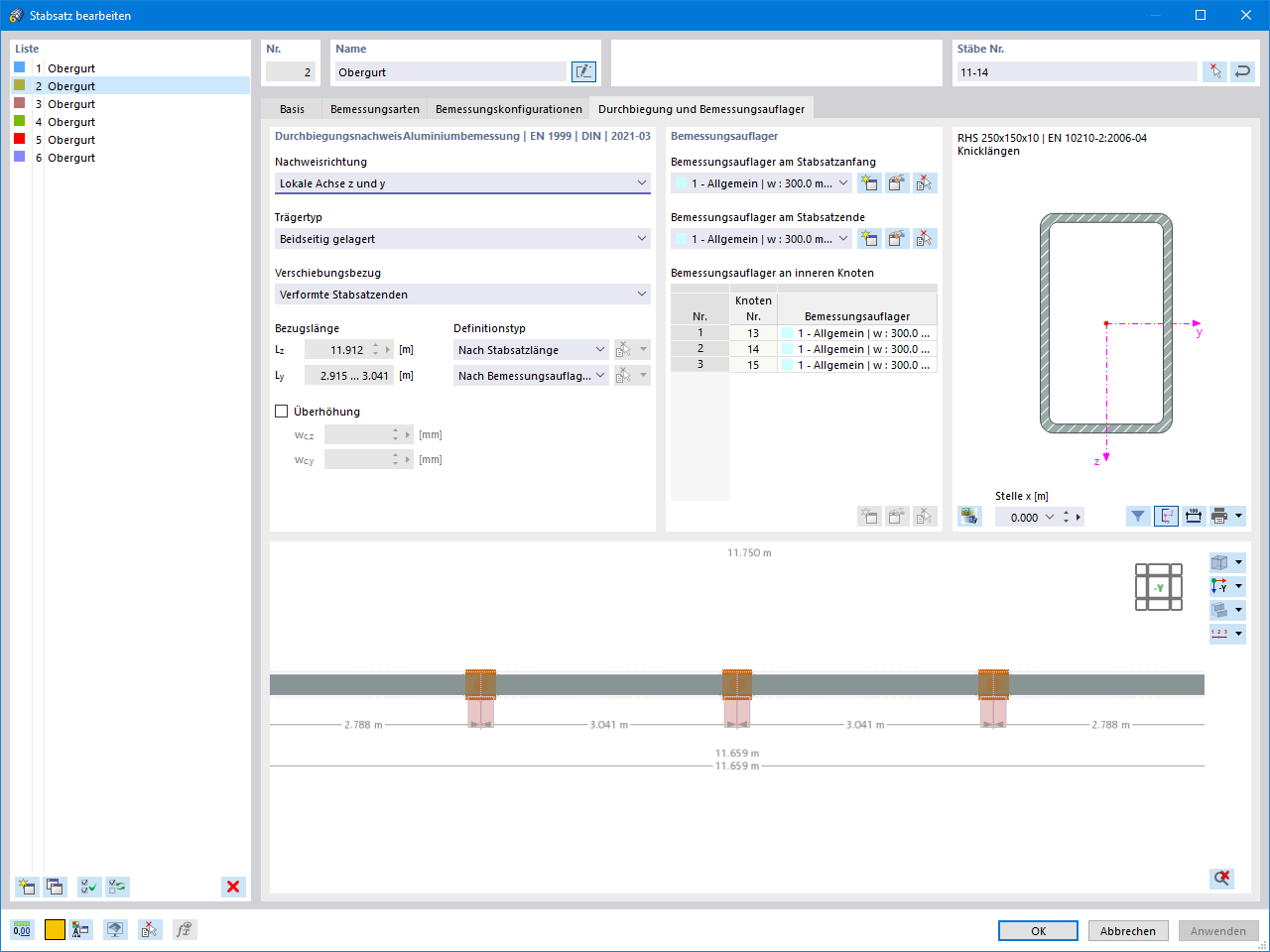

Sie können den einzuhaltenden Grenzwert für die Verformung für jedes Bauteil individuell in den Gebrauchstauglichkeitskonfigurationen einstellen. Dabei definieren Sie den zulässigen Grenzwert als die max. Verformung in Abhängigkeit von der Bezugslänge. Über die Festlegung von Bemessungsauflagern ist es Ihnen möglich, die Bauteile zu segmentieren. Auf diese Weise können Sie für jede Nachweisrichtung die zugehörige Bezugslänge automatisch ermitteln.
Das ist noch nicht alles. Anhand der Lage der zugeordneten Bemessungsauflager ermöglicht Ihnen das Programm automatisch, die Unterscheidung zwischen Trägern und Kragträgern vorzunehmen. Dadurch wird der Grenzwert passend dazu ermittelt.
