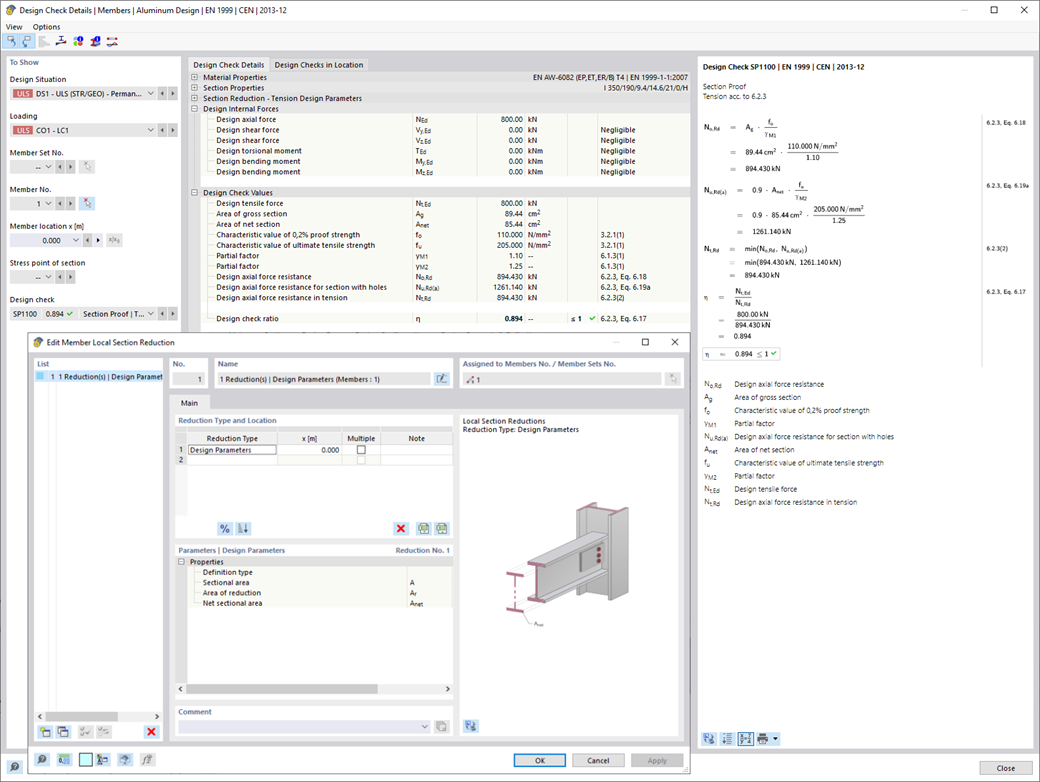

Ao efetuar a ligação de componentes tracionados com ligações a parafuso, é sabido com certeza que tem de ter em consideração o enfraquecimento da secção devido aos orifícios dos parafusos. Os programas de cálculo estrutural também têm uma solução para isso. No módulo Dimensionamento de alumínio, pode introduzir uma redução local da secção de barra. Introduzir a redução da secção como um valor absoluto ou como percentagem da área total.
Dimensionamento de alumínio | Verificação da tração com consideração da área de secção reduzida (como enfraquecimento do furo)
![Modelo de plataforma de madeira](/pt/webimage/039775/3498806/001819-01.png?mw=512&hash=e7f172e7dfaca53a2d2d7f5bdda41008f4f1c03d)
![KB 001874 | Análise de encurvadura por flexão-torção segundo o ADM 2020, Secção F.4 no RFEM 6](/pt/webimage/048099/3772420/2024-03-18_15-43-26.png?mw=512&hash=418d15db74dbdf280bc2956def625d5b0eb8704f)
![Exemplo de secção de alumínio no RFEM 6](/pt/webimage/039766/3506176/EN_1_NEW.png?mw=512&hash=20139c15c22ed3af80d7bc27d2ec9cdac8a19340)
![Métodos de encurvadura local](/pt/webimage/033068/3351551/ADM1.png?mw=512&hash=397e59fa6130c40cc8c8086909796292853c1750)
![Dimensionamento de uma secção de alumínio do RSECTION](/pt/webimage/032622/3674313/2024-01-02-08-08-03.png?mw=512&hash=8506d19b4f72c7f67893a86a07cd9c7937263a2b)
O módulo Dimensionamento de alumínio oferece-lhe várias opções. Aqui também é possível verificar secções gerais que não estão predefinidas na biblioteca de secções. Por exemplo, criar uma secção no programa RSECTION e depois importá-la para o RFEM/RSTAB. Dependendo da norma de dimensionamento utilizada, pode optar entre vários formatos de verificação. Isso inclui, por exemplo, a verificação da tensão equivalente.
Ist zudem eine Lizenz für RSECTION und „Effektive Querschnitte“ vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.
![Representação gráfica da forma própria para a verificação da encurvadura por flexão-torção](/pt/webimage/032627/3483692/002462_EN.png?mw=512&hash=6aa3edd092b156b2ffe85fa7752b91477e584758)
Para a análise de estabilidade, utilizou-se um solucionador de valores próprios interno para determinar o fator de carga crítica? Neste caso, é possível exibir como resultado a forma do modo determinante do objeto a ser dimensionado.
![Dimensionamento de alumínio no RFEM 6](/pt/webimage/043467/3584316/Screenshot_09-01-2023_11.55.05.png?mw=512&hash=5412e7cb74880198d3d2890e5d084e2a99dcd59e)
- Cálculo de flechas e comparação com valores limite normativos ou ajustados manualmente
- Consideração de contra-flechas no cálculo das flechas
- Possibilidade de diferentes valores limite dependendo do tipo de situação de dimensionamento
- Ajuste manual de comprimentos de referência e segmentação por direção
- Cálculo de flechas relacionadas com a estrutura inicial ou com a estrutura deformada
- Verificações mais detalhadas dependendo da norma de dimensionamento selecionada (por exemplo, verificação de vibrações de acordo com a EN 1999-1-1, 7.2.3)
- Saída de resultados gráfica integrada no RFEM/RSTAB, por exemplo, utilização de valor limite, deformação ou flecha
- Integração completa dos resultados no relatório de impressão do RFEM/RSTAB
![Conjunto de barras, flecha e apoios de dimensionamento](/pt/webimage/022973/3130120/Stabsatz,_Durchbiegung_und_Bemessungsauflager_ENG.png?mw=512&hash=87bfadb1443ccd8f0255dde3aa555a70d395a18a)
O programa poupa-lhe muito trabalho. Por exemplo, as combinações de cargas ou de resultados necessárias para o estado limite de utilização são geradas e calculadas no RFEM/RSTAB. Pode selecionar estas situações de dimensionamento no módulo Dimensionamento de alumínio para a verificação da flecha. Dependendo da contraflecha introduzida e do sistema de referência selecionado, o programa determina os valores da deformação calculada em cada ponto da barra. Estes são depois comparados com os valores limite.
Pode definir o valor limite a ser observado para a deformação de cada componente individualmente na configuração do estado limite de utilização. O valor limite permitido é a deformação máxima em função do comprimento de referência. Ao definir os apoios de cálculo, é possível segmentar os componentes. Desta forma, é possível determinar automaticamente o comprimento de referência correspondente para cada direção de dimensionamento.
E ainda não é tudo. Com base na posição dos apoios de cálculo atribuídos, o programa permite distinguir automaticamente entre vigas e vigas em consola. Desta forma, o valor limite é determinado em conformidade.
